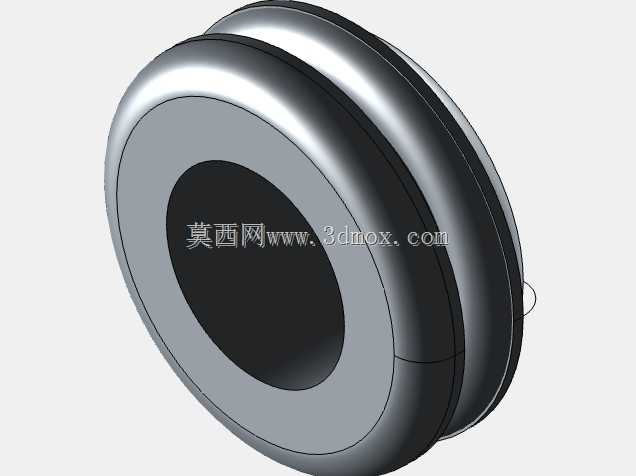

Essentra GR3136A过线橡胶护线环结构

　　在各类电控柜、电源设备、通讯机箱的面板布线作业中，线缆穿过金属板材开孔的位置一直是结构设计需要重点关注的细节——裸漏的金属板边缘锋利，设备运行过程中产生的微幅振动会持续磨损线缆外皮，长期使用后极易出现绝缘层破损、线芯外露的安全隐患，严重时甚至会引发短路、漏电等故障，过线橡胶护件正是为解决这类问题而生的基础配套零件。这款对应Essentra GR3136A规格的橡胶过线孔，适配4.8mm厚度的安装面板，匹配面板上25.4mm直径的预制开孔，可供17.5mm直径范围内的线缆束穿过，在选型阶段可以直接对应面板参数完成匹配，不需要额外做开孔尺寸的适配调整。

　　从结构设计来看，这款护线环采用中间带环形卡槽的分体式卡装结构，中部卡槽的宽度完全匹配适配面板的厚度，安装时不需要额外使用粘接剂或者紧固件，只需要将橡胶件按压卡入面板开孔，卡槽两侧的橡胶唇边就会紧密贴合面板的正反两面，依靠橡胶本身的弹性形变完成固定，即使设备存在持续的小幅振动，护线环也不会从开孔位置松脱移位。护线环的内圈做了圆弧过渡处理，没有尖锐的棱角，线缆穿过时与橡胶面柔性接触，完全避免了金属板边切割、磨损线缆外皮的问题，同时橡胶材质本身具备一定的阻尼特性，能够缓冲线缆受到的拉扯、晃动作用力，减少线缆与接线端子位置的应力集中，提升接线部位的连接可靠性。在实际应用场景中，这类护线环除了基础的线缆防护作用，还能填充面板开孔与线缆之间的间隙，一定程度上阻挡外界的灰尘、飞溅的液体从开孔位置进入设备内部，对于需要在多尘、轻度溅液环境下工作的工业设备来说，这个细节能够有效提升设备内部元器件的防护能力，减少积尘带来的接触不良、绝缘下降等问题。设计这类橡胶过线件的时候，首先要精准匹配面板的厚度参数，卡槽宽度如果小于面板厚度，安装时会出现橡胶件无法完全卡入、唇边翘起的问题，固定可靠性大幅下降；如果卡槽宽度大于面板厚度，安装后护线环会存在旷量，设备振动时会出现异响，甚至长期晃动后从开孔脱落。

　　其次是过线内孔的尺寸设计，需要兼顾穿线的便利性和防护性，内孔尺寸过小会导致穿线阻力大，多股线缆布设时操作困难，内孔过大则会导致间隙过大，无法起到有效的密封、限位作用。另外橡胶件的壁厚设计也需要反复校核，唇边位置的壁厚要保证足够的弹性，方便安装时按压变形卡入开孔，同时卡槽根部的壁厚要保证足够的结构强度，避免安装或者拉扯线缆时出现橡胶撕裂的问题。从建模逻辑来看，这类回转类橡胶件的三维建模不需要复杂的曲面操作，只需要绘制准确的轴向截面轮廓，通过回转命令即可生成主体结构，但是需要重点关注各个过渡位置的圆角处理，所有与线缆、面板接触的位置都不能存在直角锐边，一方面是避免锐边割伤线缆，另一方面也能减少橡胶件本身的应力集中，提升零件的使用寿命。

　　在实际设备布线过程中，这类护线环的使用量非常大，不管是小型的电源变压器周边布线，还是大型的自动化控制柜面板走线，只要存在线缆穿过金属面板的位置，都需要配套对应的护线件，很多新手结构设计师在做设备设计时往往会忽略这类小零件的选型匹配，等到生产装配阶段才发现开孔位置没有防护，临时采购的零件尺寸不匹配，要么需要重新扩孔、要么护线环安装松动，反而影响整体的设备装配效率和品质。这款护线环的尺寸参数经过实际装配验证，卡装力度适中，徒手即可完成安装，不需要借助额外的安装工具，装配效率高，同时橡胶材质的耐老化性能能够满足工业设备长期使用的需求，不会因为长期使用出现橡胶变硬、开裂的问题，能够持续为穿过面板的线缆提供可靠的防护。在做三维建模的时候，还需要考虑橡胶件的安装形变预留，因为橡胶材质安装时会产生一定的压缩变形，建模时的卡槽尺寸可以比面板厚度小零点几毫米，依靠安装后的压缩量保证贴合的紧密性，但是压缩量不能过大，否则会导致安装阻力过大，工人装配时很难将护线环卡入开孔，反而降低装配效率。另外护线环外圈与面板开孔的配合尺寸也需要精准控制，外圈直径略大于面板开孔直径，依靠橡胶的弹性胀紧在开孔内，配合卡槽的轴向限位，实现双向的固定，不管是从面板正面还是反面推挤护线环，都不会出现脱落的情况。
