定制化长条形安装固定支撑塑料结构件

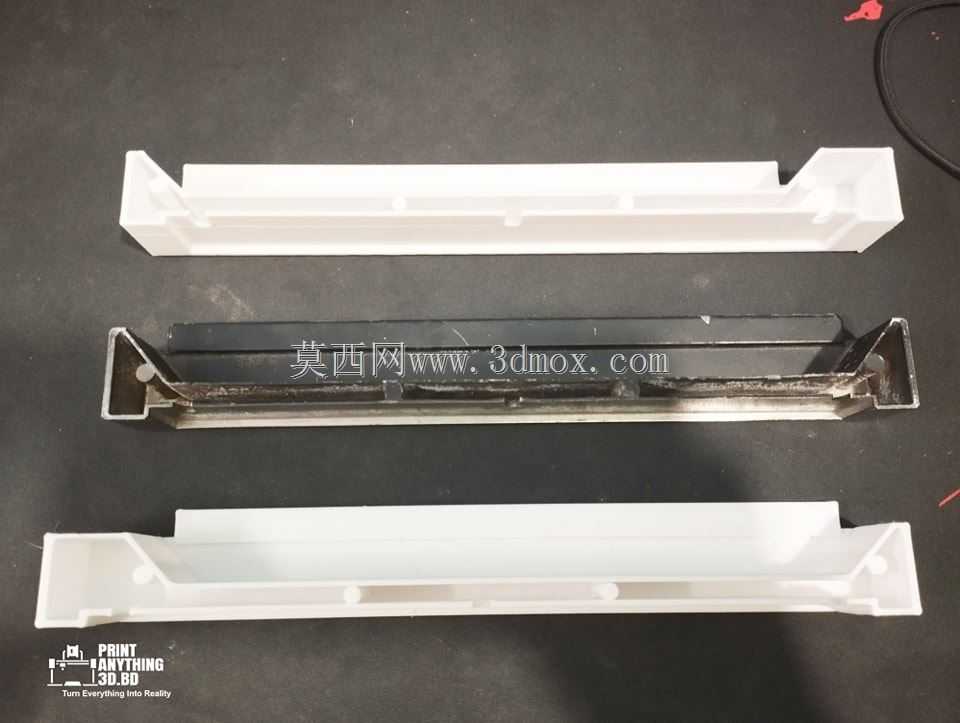

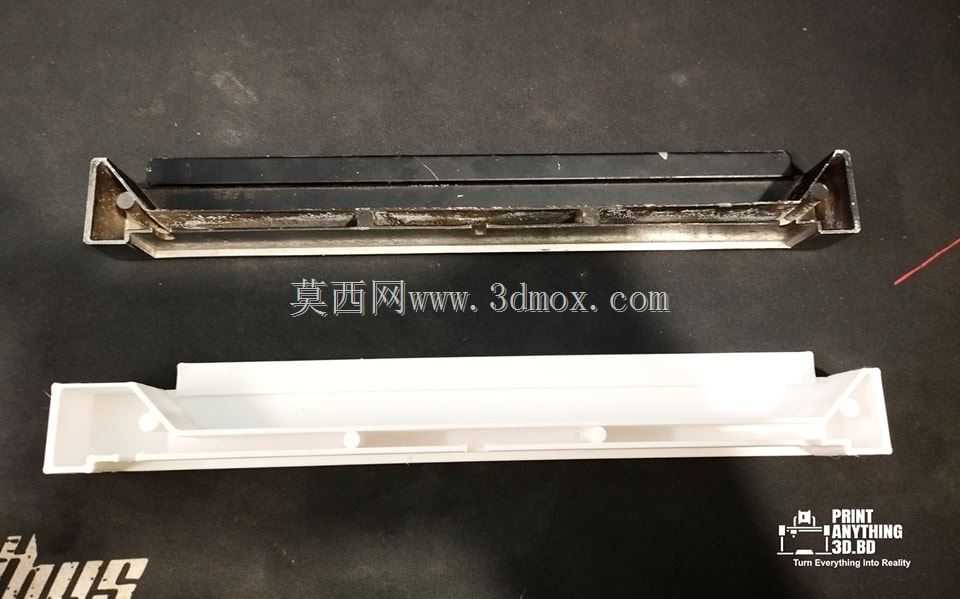

　　这款长条形塑料支撑结构件，最初是为配套小型电子设备内部的安装固定需求开发，日常在桌面级电子组装、小型电气元件排布场景中使用频率很高，主要承担元件承托、位置限位、安装间隙补偿的作用，能避免内部线束、板卡与金属壳体直接接触产生的磨损或短路风险。从实际使用场景来看，这类结构件常被用在小型电源模块周边、桌面外设的内部支撑位，替代传统的金属折弯支架，在满足结构强度的前提下大幅降低整体重量，同时塑料材质本身的绝缘属性也能省去额外的绝缘垫片装配工序，减少产线装配的零件数量与工时消耗。

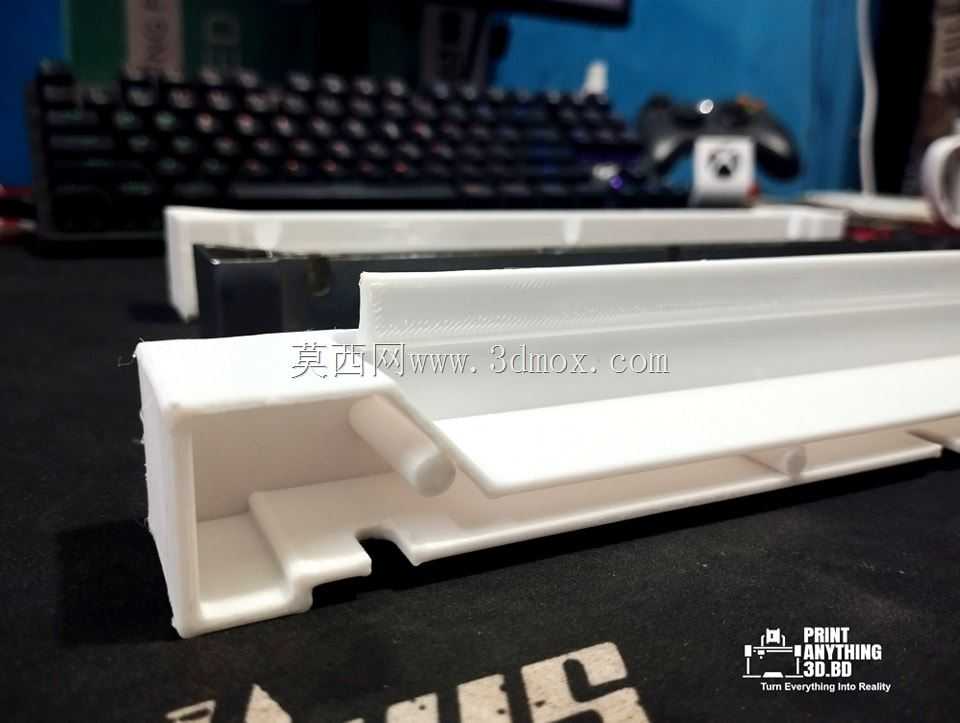

　　设计阶段最先敲定的是整体的长条式布局，顺着设备内部的狭长安装空间延伸，主体采用带翻边的槽型截面，翻边结构一方面提升了长条构件的抗弯折能力，避免长跨距下出现中部下挠变形，另一方面翻边的平面可以作为其他小型元件的搭接基准面，不需要额外设计凸台来预留安装平面。构件端部做了阶梯式的卡位结构，对应设备壳体上预设的卡槽，装配时不需要额外打螺丝，顺着卡槽推入即可完成初步固定，卡位处特意做了0.2mm的过盈量，推入后能依靠塑料本身的微弹性卡紧，不会因为设备运输过程中的振动出现松脱移位。

　　结构中部设计了圆柱形的定位凸柱，对应配套板卡上的定位孔，装配时凸柱先穿入定位孔完成预定位，后续如果需要加固可以在凸柱中心孔内穿入自攻螺丝，不需要额外设计螺母柱，减少模具加工的复杂度。构件底部预留了两个对称的缺口卡位，对应壳体内部的加强筋位置，装配时缺口刚好卡在加强筋上，既可以限制构件沿长度方向的窜动，也能让加强筋承担一部分垂直方向的载荷，避免塑料构件长期受力出现蠕变变形。

　　尺寸设计上严格匹配安装边界，整体长度控制在180mm，宽度28mm，整体高度22mm，所有边角都做了R1.5的圆角处理，一方面避免3D打印过程中出现尖角翘边的问题，另一方面装配时不会划伤操作人员的手部，也不会刮破内部的线束外皮。壁厚统一设置为2.2mm，这个厚度既能满足FDM3D打印的成型要求，不会因为壁厚过薄出现填充不足的问题，也能控制整体的打印耗材用量，单件打印时间控制在40分钟以内，适合小批量快速打样验证。

　　实际测试过程中，这款支撑件在垂直方向能承受2kg的静载荷不会出现明显变形，完全满足小型电子元件的承托需求，卡位结构经过20次拆装测试没有出现断裂或弹性失效的问题，适配-10℃到60℃的日常使用环境，不会因为温度变化出现尺寸收缩或膨胀卡位失效的情况。针对不同的安装场景，还可以在这个基础结构上调整凸柱的位置、缺口的间距，快速适配不同尺寸的内部安装空间，不需要重新做整体的结构设计，能大幅缩短定制化结构件的开发周期。
