小型插装式电源变压器结构设计

项目分类:变压器 发布时间:2025-02-20 ID:944482
  • 小型插装式电源变压器结构设计
  • 小型插装式电源变压器结构设计
  • 小型插装式电源变压器结构设计

  做消费类电子供电方案设计的时候,这类插装式小型电源变压器的选型和结构匹配,往往是决定板级布局效率的关键环节。不同于工业级大功率变压器的厚重结构,这类小体积器件主要面向小功率直流供电场景,常见于小型家电控制板、便携数码设备适配器、低功耗传感节点供电模块中,承担市电到低压直流的电压转换、电气隔离核心功能,避免强电侧的波动直接冲击后端弱电控制电路,同时满足安规要求的电气间隙标准。

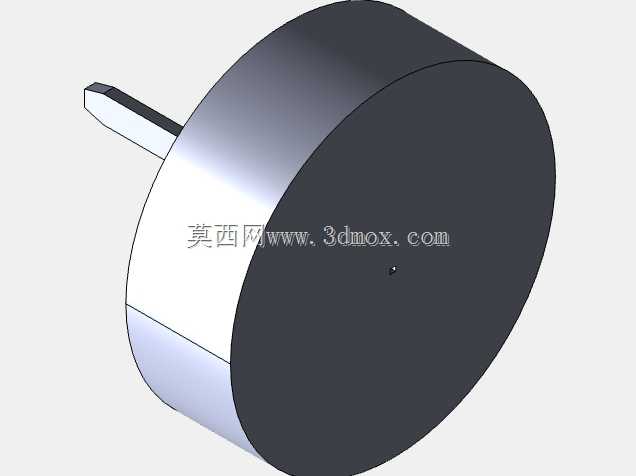

  从结构设计逻辑来看,这款器件采用圆柱式磁芯封装方案,整体主体为正圆柱结构,单根插片式引脚从圆柱侧壁垂直引出,没有多余的外置固定结构,安装时直接将引脚插入PCB对应焊盘孔位,过波峰焊即可完成固定,不需要额外的螺丝、卡扣辅助固定,能大幅减少SMT产线的装配工序,适配批量生产的快装需求。圆柱主体的端面做了平整化处理,贴装后端面可以和PCB板面保持平行,不会出现歪斜翘起的问题,磁芯外层包裹的绝缘壳体直接承担外层绝缘防护作用,不需要额外包裹绝缘胶带,能避免人工包胶带带来的厚度公差波动,保证批量产品的外形尺寸一致性。

  实际选型时需要重点关注几个安装边界参数:首先是圆柱主体的直径尺寸,要匹配PCB上预留的器件避让空间,避免和周边的电容、接插件等元件产生空间干涉;其次是引脚的伸出长度和截面尺寸,引脚截面要和PCB焊盘孔径匹配,伸出长度要满足波峰焊的吃锡要求,过短容易出现虚焊,过长则会在焊接后剪脚工序增加工作量,甚至可能因为引脚过长触碰周边线路造成短路。另外圆柱主体的轴向高度也要匹配产品外壳的内部净空,尤其是超薄类消费电子产品,内部空间每毫米的余量都需要精准计算,变压器的高度如果超出净空范围,会直接导致外壳装配无法合缝,甚至挤压壳体造成外观缺陷。

  从功能特性层面,这种圆柱封装的变压器相比传统方形EI型变压器,磁路闭合的对称性更好,漏磁更小,工作时的电磁辐射更低,对周边的敏感模拟电路、信号接收模块的干扰更小,适合用在带有无线通讯功能的小型电子设备中,避免电源部分的电磁噪声影响通讯信号质量。绝缘壳体采用耐温阻燃材质,能够满足连续工作时的温升要求,不会因为长期通电发热出现壳体变形、绝缘性能下降的问题,引脚表面做了镀锡处理,焊接时的上锡速度快,焊锡浸润性好,能有效降低虚焊、假焊的不良率。

  设计建模过程中,需要重点还原磁芯和绕组的装配公差,外层绝缘壳体和内部磁芯之间要预留合理的装配间隙,避免生产时因为磁芯尺寸公差导致壳体无法装配到位;引脚和内部绕组的连接位置要做应力释放结构,避免安装插拔、焊接受热时引脚受力拉扯绕组造成断线;圆柱端面的中心定位点要和引脚的相对位置做精准标注,方便PCB设计时做器件封装的定位参考,避免出现封装尺寸和实物不匹配导致的装配问题。另外还要考虑器件的重心位置,因为是单引脚引出结构,重心要尽量靠近引脚所在的径向位置,避免焊接后因为重心偏移出现器件歪斜的问题,必要时可以在圆柱底部和PCB接触的位置做微小的凸点定位,辅助焊接时的器件固定。

  在实际应用场景中,这类小功率变压器往往和后端的整流桥、稳压芯片组成完整的AC-DC供电模块,输出稳定的低压直流电给主控芯片、传感元件、执行机构供电,因为体积小巧,也可以直接集成在插墙式适配器的内部,不需要额外占用设备主机的内部空间。不同于开关电源方案的复杂电路结构,这种线性变压器方案的电路结构简单,EMC性能更容易达标,小功率场景下的综合成本更低,对于年产量较大的消费类电子产品来说,结构简单意味着生产良率更高,后期的维护返修成本更低,是小功率供电场景下性价比很高的方案选择。建模时还要注意壳体表面的脱模斜度处理,虽然外观上看是正圆柱结构,但实际注塑生产时需要微小的脱模斜度才能顺利出模,不能完全按照理想圆柱建模,否则会和实际生产的塑件尺寸存在偏差,影响后续的装配模拟准确性。
