集成式电源控制电路板三维结构设计

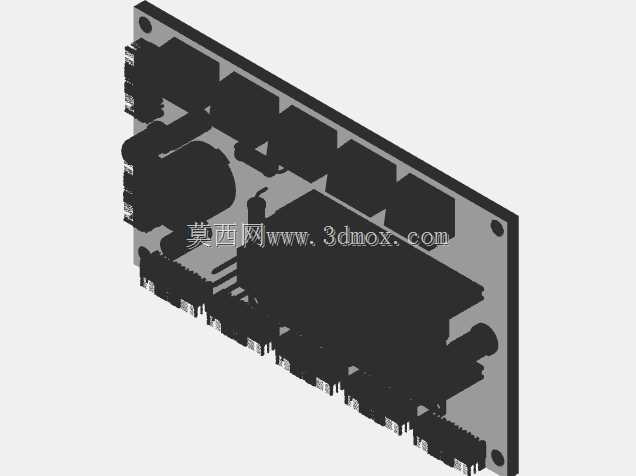

　　在工业控制板卡、小型嵌入式电源装置、低压配电终端的结构设计环节，PCB板的三维建模精度直接决定后续整机装配的干涉校验可靠性，这块集成式电源控制电路板的三维结构，完整还原了板上所有直插、表贴元件的实际占位高度与引脚排布，能直接导入整机装配环境完成结构匹配验证。从实际应用场景来看，这类板卡多用于小功率电源转换场景，承担交流输入整流、直流稳压输出、负载通断控制的核心功能，板上集成的大容量电解电容负责输入侧滤波，多组贴片功率器件承担电压转换的功率输出，板边排布的插针接口用于外接输入电源、输出负载以及控制信号链路，板角预留的安装孔位完全匹配标准工控盒的固定柱间距，不需要额外做安装位的二次修改。

　　做这块板的三维建模时，首先要确认的是板基的外形边界，包括板边的倒角尺寸、安装孔的孔径与沉头深度，所有元件的高度都按照实际物料的标称最大值来做，避免后续装配时出现元件顶到外壳的问题，比如板上最高的电解电容，其顶部到板基的垂直高度是整个板卡的最高尺寸边界，设计外壳内腔时必须留出至少1mm的安全间隙，防止运输震动过程中电容外壳与壳体摩擦磨损。板上的功率器件排布特意避开了板边的安装孔位，同时在功率元件集中的区域预留了散热间隙，没有将高热元件紧密排布在一起，能保证工作时的空气对流散热，不需要额外加装散热片就能满足额定负载下的温升要求。

　　接口部分的建模严格按照实际接插件的插拔方向做了空间预留，板边的插针伸出长度、接插件的插拔操作空间都做了对应校验，不会出现装配后插接线被外壳挡住无法操作的问题。从结构设计的角度看，这块板的元件排布遵循了强弱电分离的原则，高压输入侧的元件与低压输出侧的元件之间留出了足够的电气间隙，对应的三维模型里也还原了这个排布逻辑，能直接用于安规距离的可视化校验，不需要再对照二维图纸反复核对距离。板基的厚度按照常规FR4板材的1.6mm标准厚度建模，所有表贴元件的焊盘高度、引脚伸出长度都做了还原，能用于后续的钢网设计校验、波峰焊治具的结构匹配，甚至可以直接导出做装配工艺的模拟演示。

　　在做整机结构匹配时，只需要将这个模型导入到对应的外壳装配体中，对齐安装孔位就能快速校验所有元件与外壳、内部走线槽、固定柱的干涉情况，比如板上的卧式元件会不会碰到外壳的加强筋，立式元件的高度会不会超出外壳的内腔高度，接口位置是不是和外壳的开孔完全对齐，这些校验工作通过三维模型就能在开模前全部完成，避免后续打样后出现装配干涉需要反复改板的问题。另外，模型里所有元件的位置都和实际PCB的坐标完全对应，也能用于生产环节的插件工序模拟，核对不同元件的插件顺序是否合理，有没有元件之间互相遮挡导致插件操作困难的问题，对于小批量生产的工艺排布有很高的参考价值。
