Dormeyer120VAC60Hz推拉式螺线管结构

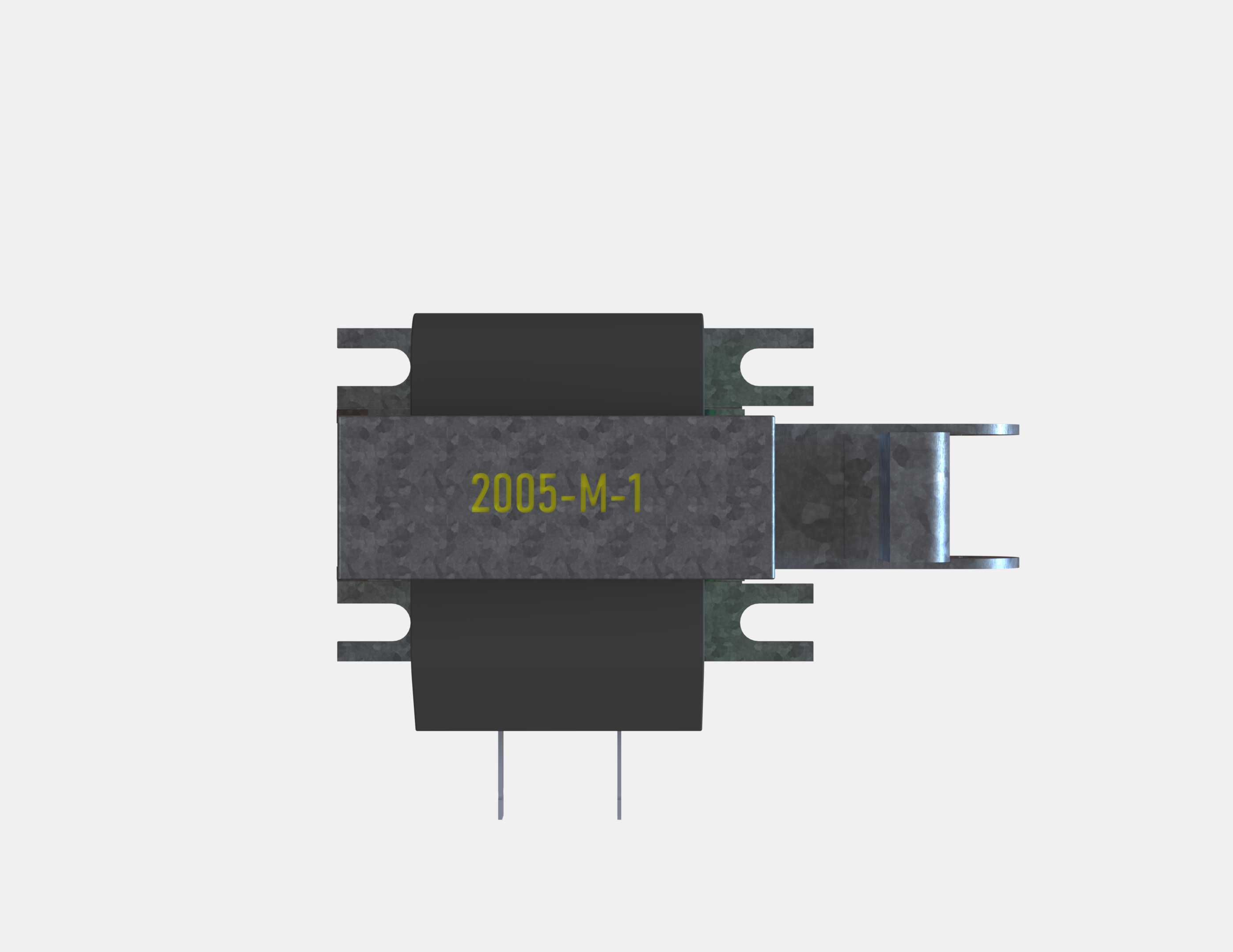

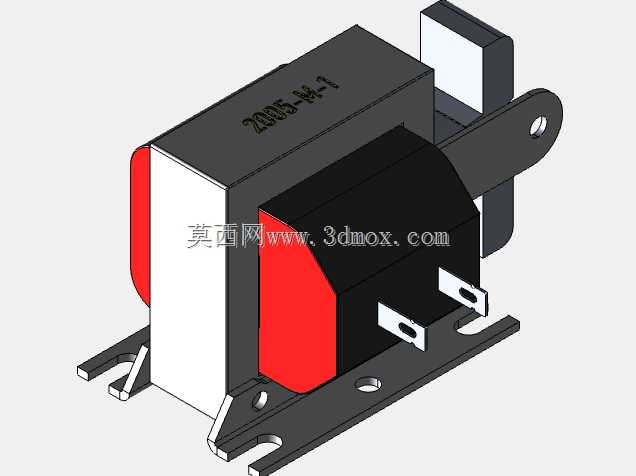

　　这款交流螺线管常被应用在轻工自动化送料机构、小型工装夹具的锁止单元、商用电器的动作执行端，比如包装线的挡料拨杆驱动、自动售货机的货道弹出机构、小型冲压设备的安全销插拔动作场景，依靠交流通电产生的电磁推力完成直线往复动作，相比气动执行元件不需要配套气源管路，安装布置更灵活，在工位分散、动作频次中等的设备上适配性更强。从结构设计来看，该螺线管采用框架式壳体结构，两侧的红色绝缘端板既作为线圈绕组的端部限位，也起到隔磁与绝缘防护作用，避免线圈外露受机械磕碰或积尘影响绝缘性能；中部的叠片铁芯采用硅钢片叠压结构，有效降低交流工况下的涡流损耗，减少长时间通电的发热问题，电磁柱塞的行程预留了微调余量，可根据实际配套机构的动作行程需求调整柱塞伸出长度，适配不同安装位置的动作行程差。

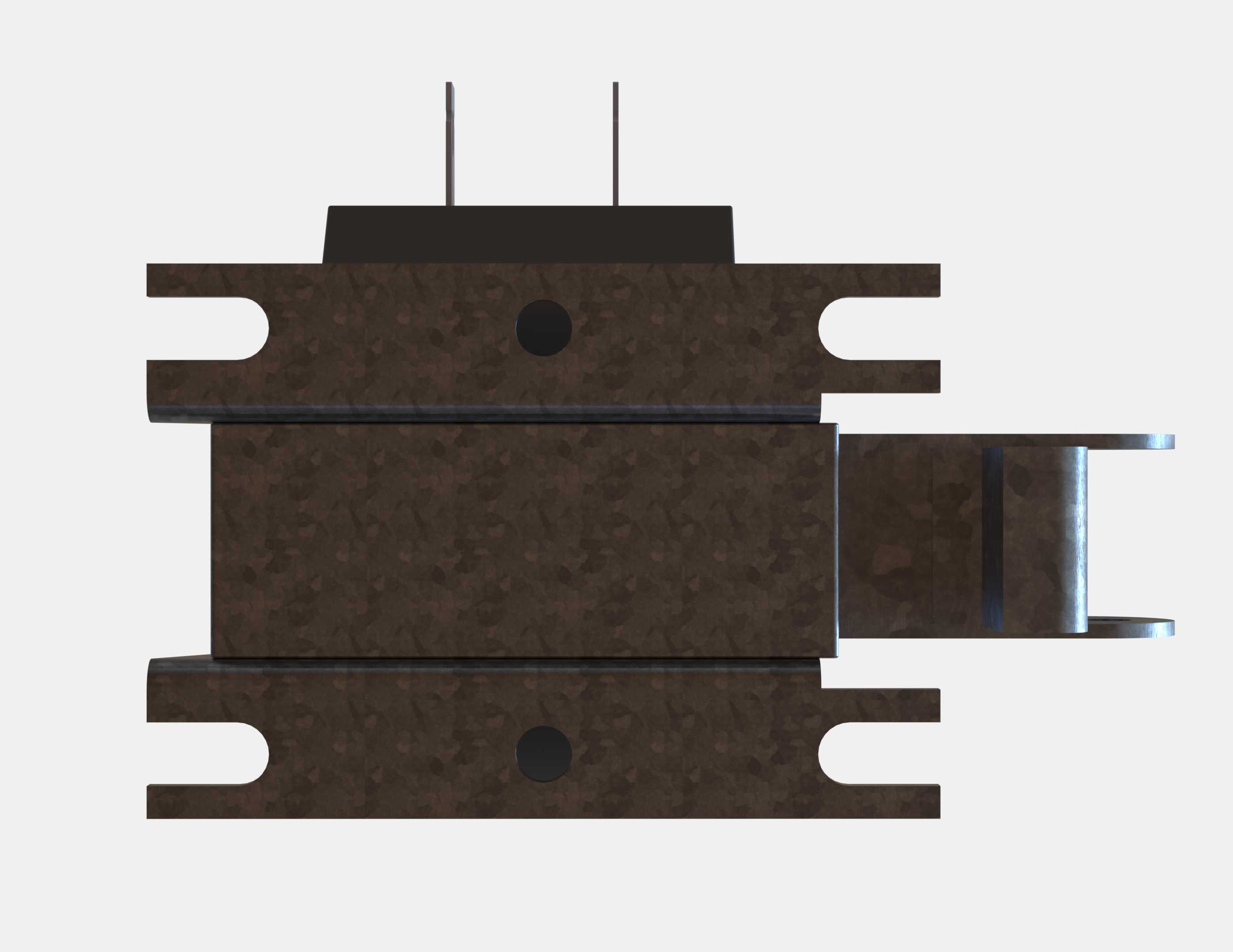

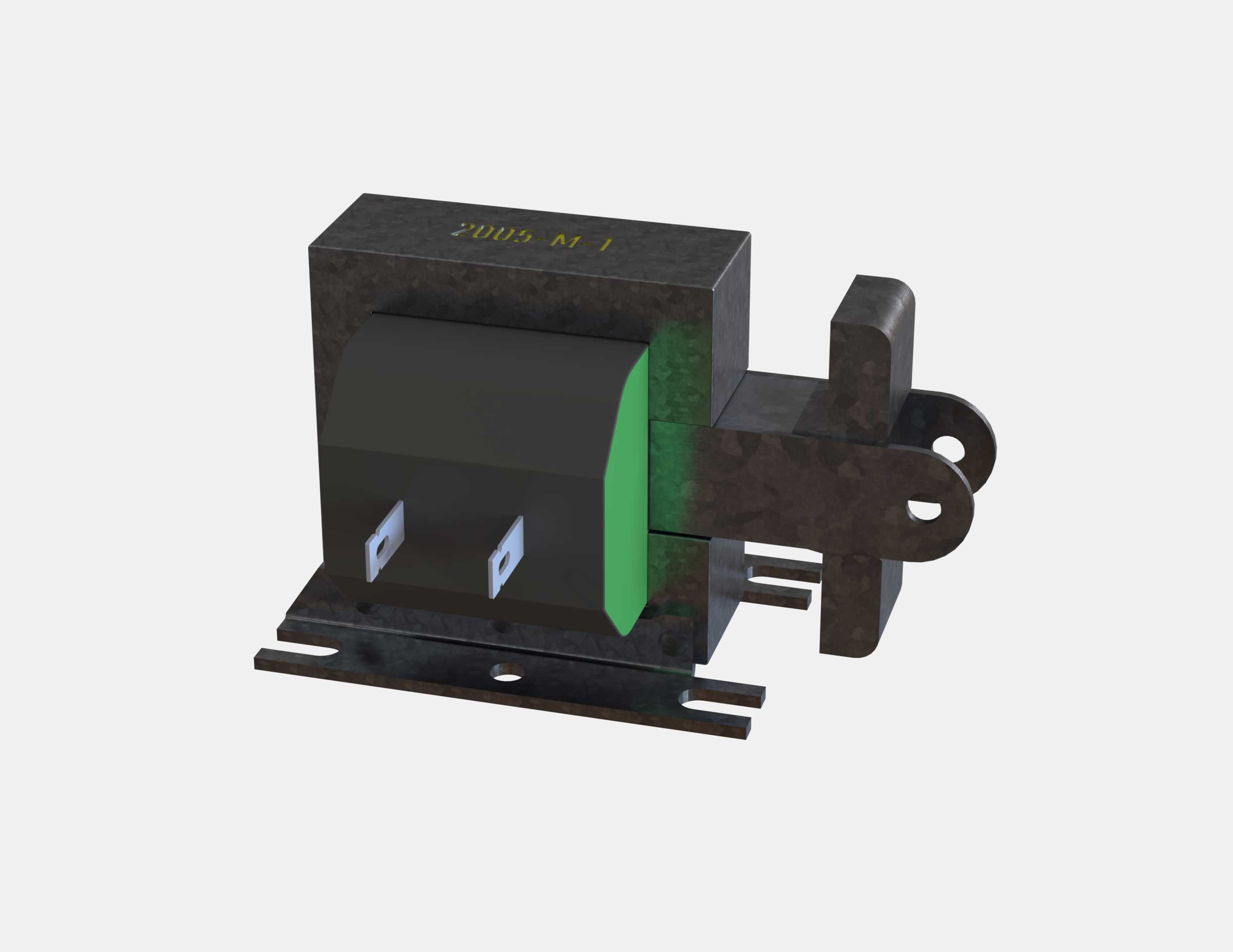

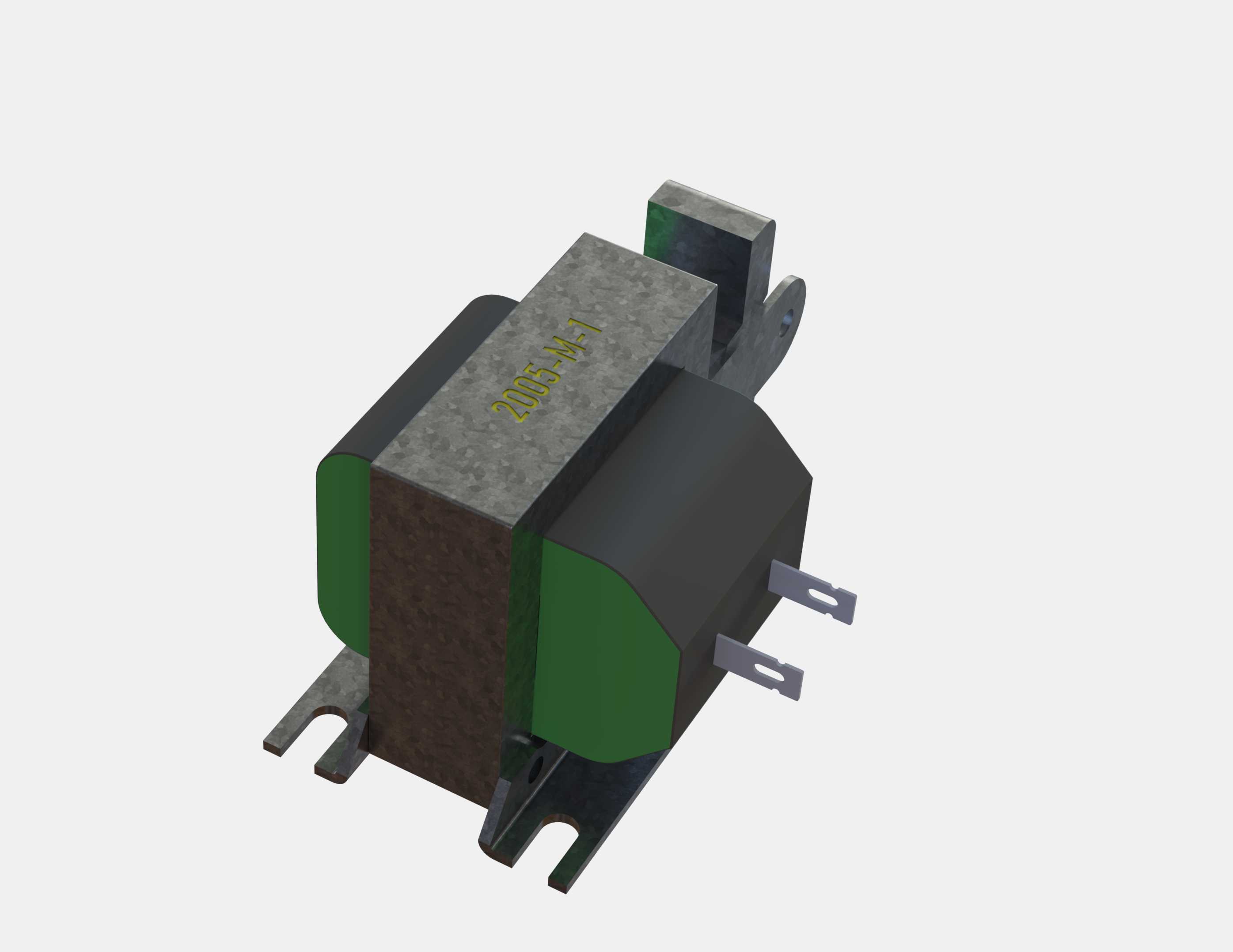

　　安装部分采用底部带安装孔的折弯支架结构，支架上的两个长圆形安装孔可兼容一定范围内的安装孔位偏差，降低配套设备的安装座加工精度要求；侧部伸出的摆臂连接端带铰接孔，可直接连接负载摆杆或推杆，不需要额外加工连接转接件，端部的铰接孔内嵌金属衬套，减少往复动作过程中的铰接磨损，提升长期运行的结构可靠性。电气连接端采用两个插片式接线端子，端子做了折弯防脱结构，接线时直接插入配套的插簧端子即可完成接线，不需要螺丝紧固，适合批量装配的生产线作业，端子的间距符合通用低压电器接线安全间距要求，避免接线后出现极间短路风险。

　　设计过程中重点平衡了电磁推力与体积的关系，在120VAC60Hz的额定供电下，初始位置的电磁推力可满足多数小型执行机构的负载需求，同时整体外形尺寸控制在紧凑范围内，不会占用过多设备内部安装空间；线圈绕组采用耐温等级较高的漆包线绕制，可满足连续通电或频繁点动的工况需求，壳体的散热结构通过金属支架与安装面贴合，将线圈产生的热量传导至设备安装板，避免线圈局部过热。

　　在实际选型适配时，需要注意安装边界的预留：除了本体的安装固定空间，还需要预留柱塞动作的行程空间，以及接线端的线束弯曲半径，同时要确认负载的动作方向与螺线管的推力方向同轴，避免侧向力长期作用导致柱塞卡滞，影响动作可靠性；侧部摆臂的铰接点位置经过受力优化，在额定行程内可将电磁推力高效传递至负载端，减少传动过程中的力损耗。
