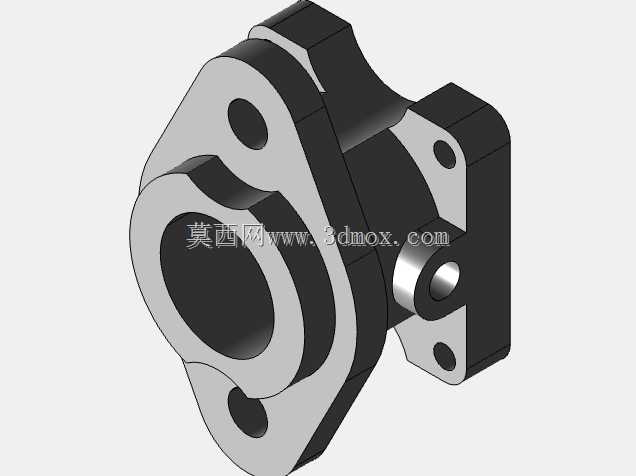

这类带异形安装法兰的中空连接结构,多应用在中小型液压系统的油路分支节点、小型内燃机的润滑油路转接位置,也常见于气动控制回路的管路对接工位,核心作用是实现不同通径管路的刚性对接,同时通过本体的安装结构直接固定在设备壳体或阀组基座上,省去额外的管夹固定工序,提升管路布局的紧凑性。从结构细节来看,主体的大直径中空通道是主流体通路,内壁做了阶梯式限位设计,装配时可以直接卡入密封衬套或者对接管路的止口,不需要额外调整轴向位置,能有效降低装配时的对位难度。侧面延伸出的带孔凸台是辅助流道接口,用来接测压接头或者旁通油路,凸台的内孔做了倒角处理,避免装入管接头时切坏密封圈。
安装法兰部分采用非对称的三孔布局,三个安装孔的中心距根据对接基座的螺纹孔位置做了匹配,其中两个孔分布在主流道的斜向两侧,第三个孔布置在侧凸台的下方,这种非对称布局能避免装反,同时三个孔的连线形成稳定的三角形支撑,在设备运行产生振动时,能减少连接部位的松动概率。设计这类零件的时候,首先要确定主流道的通径,根据系统的额定流量计算通道截面积,避免通径过小造成流阻过大、压力损失超标的问题,主流道的壁厚要根据系统额定工作压力核算,低压回路的壁厚可以取通径的1/5,中高压回路要适当加厚,同时在通道和安装法兰的衔接位置做圆角过渡,减少应力集中,避免长期受油压脉冲作用出现开裂。
安装孔的位置精度需要重点控制,孔位公差要控制在±0.1mm以内,保证和基座对接时能顺利穿入固定螺栓,法兰的贴合面要做平面度处理,表面粗糙度达到Ra1.6才能保证密封垫片压实后不会出现渗漏。侧凸台的接口轴线和主流道轴线的垂直度要严格控制,否则装入接头后会出现偏斜,和周边管路产生干涉。从安装边界来看,零件的轴向总长度要控制在对接的两个部件之间的间隙范围内,法兰的外轮廓不能超出基座的安装面边缘,侧凸台的伸出长度要预留出管接头的扳手操作空间,至少要留出15mm的操作间隙,避免装配时无法拧紧接头。
实际应用中,这类零件的材质多选用铝合金或者铸铁,铝合金材质适合低压、对重量有要求的移动设备场景,铸铁材质适合高压、固定安装的工业设备场景,加工时先粗车主流道的内孔和外圆,再以主流道轴线为基准加工安装法兰的贴合面和各个安装孔,最后加工侧凸台的内孔和端面,保证各部位的形位公差符合装配要求。需要注意的是,法兰贴合面不能有凸起的加工刀痕,否则密封垫片压合后会存在间隙,运行时容易出现流体渗漏,三个安装孔的沉头深度要一致,保证螺栓拧紧后头部能完全沉入沉孔,不会突出表面影响和其他部件的对接。
