TD-9512MG伺服舵机结构三维建模

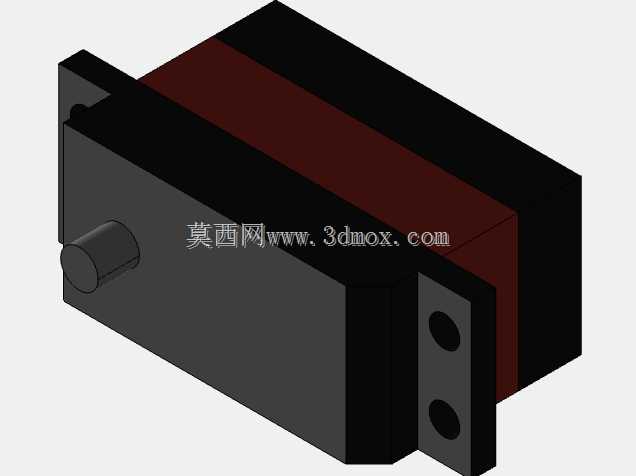

　　建模过程中优先还原了外壳的安装结构，两侧带固定孔的安装耳是实际装配时的核心定位基准，两个安装孔的中心距、孔径大小都按照实际装配需求做了还原，安装耳的厚度也做了对应设计，保证在做整机装配干涉检查时，能准确判断安装位的空间是否足够，不会出现螺丝锁付空间不足、安装耳和周边结构件干涉的问题。主体外壳采用方正的包覆式结构，内部用来容纳驱动电机、减速齿轮组与控制电路板，外壳侧面伸出的输出轴是扭矩输出的核心部位，输出轴的轴径、伸出长度都按照实际配件的尺寸做了还原，轴端的安装平面也做了细节处理，方便配套舵机摇臂的时候能准确对位，不会出现摇臂安装后打滑、定位不准的问题。外壳中部的深色区域是线圈与减速组对应的包覆位置，建模时保留了这部分的外形凸起，方便在做整机布局时，准确预留出舵机本体的容纳空间，避免周边结构件和舵机本体产生摩擦。从设计思路上来说，这类舵机的建模不需要完全还原内部每一个齿轮的细节，除非是做舵机本身的产品研发，大部分时候做整机设计时，只需要准确还原外部的安装尺寸、输出轴位置、本体外形轮廓，就能满足结构设计阶段的空间校核、安装位设计、干涉检查需求。在小型自动化执行机构、航模转向控制、小型机械臂关节驱动这类需要精准角度输出的场景里，这类舵机是应用频率极高的执行元件，本次建模的TD-9512MG舵机，核心是还原其实际装配后的外形与安装边界，给整机结构设计做配套的空间校核使用。从实际使用场景来看，这类舵机常被用在小型智能小车的转向机构、航模的舵面控制、桌面级小型机械臂的关节驱动，还有一些需要小角度精准往复摆动的自动化工位上，比如小型物料分拣机构的拨杆驱动，它不需要持续整周旋转，只需要在设定角度范围内输出可控扭矩，带动负载完成指定角度的偏转动作。

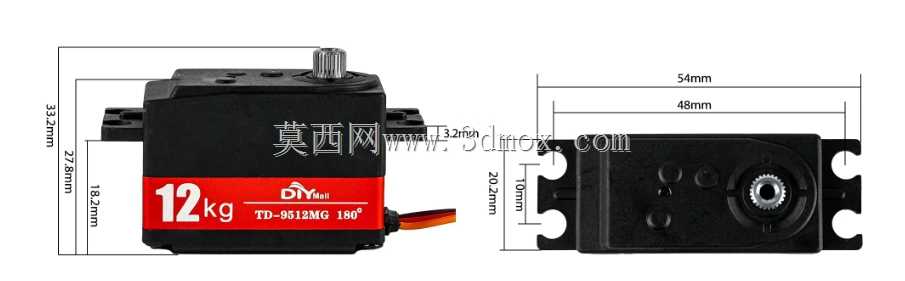

　　实际选型搭配时，首先要确认的就是安装耳的孔位是否和自己设计的安装支架匹配，其次是输出轴的中心高是否符合传动结构的设计要求，还有本体的长宽高尺寸是否能放进预留的安装腔体内，很多新手做结构设计时容易忽略舵机尾部的出线空间，还有输出轴带摇臂后的转动空间，导致实际装配时摇臂转动到极限角度时碰到周边结构，或者接线被挤压破损。建模时特意保留了输出轴周边的转动空间余量参考，本体的棱角处做了和实物一致的小倒角处理，还原实际注塑外壳的工艺特征，安装孔的位置也做了沉台设计，对应实际产品中固定螺丝的沉头容纳空间，保证锁付螺丝后螺丝头不会突出安装耳表面，避免和周边结构产生刮擦。

　　另外，这类金属齿轮舵机的输出轴能承受一定的径向负载，在做结构设计时可以直接在输出轴上安装摇臂或者连杆，不需要额外增加支撑轴承，但要注意输出轴的轴向受力不能超过产品的承受范围，避免轴向冲击损坏内部的减速齿轮组。在做小型移动机器人转向结构设计时，这类舵机通常直接固定在底盘的安装支架上，输出轴连接转向轮的摇臂，通过PWM信号控制输出轴的偏转角度，实现转向动作，这时候就需要准确的舵机外形模型来确认转向轮转到最大角度时，轮胎会不会和底盘结构、舵机本体产生干涉，同时确认安装支架的高度是否能让舵机输出轴和转向摇臂的连接位处于同一平面，避免连杆传动时出现卡滞。

　　在航模应用场景中，舵机通常是嵌入安装在机翼或者机身内部，这时候模型的外形尺寸准确度就更为重要，嵌入腔的尺寸要和舵机本体尺寸匹配，不能出现腔体过大导致舵机固定不稳，或者腔体过小装不进去的问题，同时还要预留出舵机线的引出空间，方便连接接收机。建模过程中没有做过多的内部细节还原，把重点放在了外部装配相关的所有特征上，包括安装孔位、输出轴尺寸、本体轮廓、各部分的相对位置关系，完全能够满足结构设计阶段的选型校核、装配模拟、干涉检查需求，对于需要做设备外观展示的场景，这个模型的外形还原度也足够支撑渲染出真实的产品效果。
