L型直角折弯金属支撑构件结构设计

　　日常做设备结构配套设计时，这类L型直角折弯支撑构件的应用场景覆盖非常广，从生产线旁的小型物料承托支架，到电气柜内部的元器件安装固定座，再到自动化设备的框架边角加强件，都能看到这类构件的身影。很多刚入行的结构设计人员容易忽略这类小构件的细节设计，觉得就是一块板折个弯，实际落地生产和装配时，往往会因为折弯半径、安装边距、边角处理的问题，出现装配干涉、承重不足、安装孔对位偏差的问题。

　　从实际使用需求出发，这类构件的核心功能是实现两个垂直安装面的刚性连接，同时承担垂直方向的静载荷与水平方向的小幅振动载荷，因此设计时首先要明确安装边界：两个垂直臂的长度需要根据实际安装空间确定，要避开相邻设备的走线槽、运动部件行程范围，同时预留足够的紧固件操作空间，比如采用M6螺栓固定时，安装孔中心到折弯边的距离不能小于10mm，否则套筒工具无法顺利伸入完成锁紧操作。

　　设计思路上，首先要确定板材厚度，根据承重需求选择对应厚度的冷轧钢板或者不锈钢板，常规承托10kg以内载荷时，2mm厚度的板材即可满足刚性要求，若承托重量超过25kg，则需要将板材厚度提升至3-4mm，同时在折弯处增加加强筋结构，避免长期承重后折弯处出现塑性变形。折弯半径的选择需要匹配板材厚度，常规冷轧钢板折弯时，内折弯半径取板材厚度的1-1.5倍即可，半径过小容易导致折弯处外侧出现裂纹，半径过大则会导致折弯角度回弹难以控制，无法保证90度的垂直精度，两个安装面的垂直度公差需要控制在0.1mm以内，否则安装后会出现相邻部件倾斜错位的问题。

　　外形细节处理上，构件的所有外露边角都需要做C1倒角或者R2圆角处理，避免安装调试过程中划伤操作人员，同时也能减少应力集中，提升构件的抗疲劳性能。安装孔的设计优先采用长圆孔，预留1-2mm的装配调节余量，降低现场安装时的孔位对位难度，孔位的排布需要对称均匀，保证受力时载荷能够均匀分布在整个安装面上，避免局部应力过大导致板材变形。表面处理根据使用环境选择，常规室内干燥环境采用喷塑处理即可，若在潮湿或者有腐蚀的环境使用，则需要做镀锌或者不锈钢表面钝化处理，提升构件的防锈耐腐蚀能力。

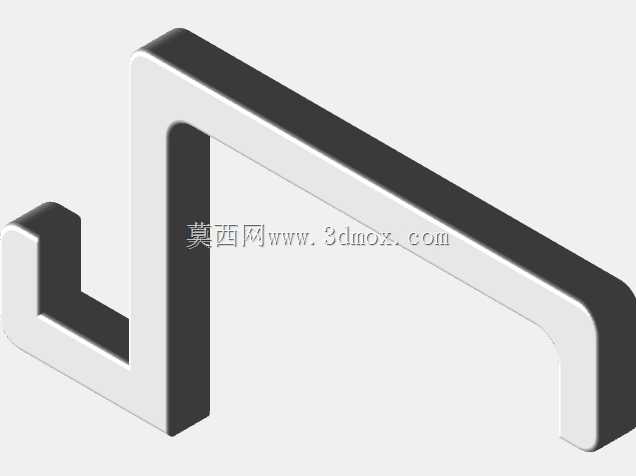

　　建模过程中需要注意，这类折弯件不能直接用直角实体建模，必须准确还原折弯处的圆角特征，同时预留折弯工艺的缺口，避免折弯时相邻边出现挤压变形。还要提前核算构件的安装空间，确认两个臂的长度不会和周边的管线、运动部件产生干涉，比如在电气柜内使用时，要保证构件安装后不会挤压到内部的线束，预留出至少5mm的线束走线空间；在设备框架上作为加强件使用时，要保证构件的外表面和框架型材的表面齐平，不会突出影响外围护板的安装。

　　实际选型应用时，还要考虑构件的受力方向，若载荷是垂直作用在水平臂的末端，需要校核折弯处的弯曲应力，确保应力值在材料的许用应力范围内，必要时可以在两个臂之间增加三角加强筋，大幅提升构件的承重能力。安装时优先采用螺栓连接的方式，避免焊接导致的板材变形，若必须采用焊接固定，则需要在焊接后做退火处理消除焊接应力，同时重新校验安装面的平面度，保证后续安装的部件能够平稳固定。
