CNC设备可调式双侧支撑安装托架结构

　　在小型数控加工设备的现场布设环节，安装支撑构件的适配性直接影响设备运行时的结构稳定性，尤其是针对紧凑型1型CNC加工单元的壁挂或侧装场景，常规的标准固定支架往往难以匹配不同安装基面的公差偏差，也无法适配设备走线、防护件加装后的位置微调需求，这款双侧可调支撑托架正是针对这类实际工程痛点完成的结构设计。从实际应用场景来看，该托架主要服务于小型CNC设备的侧装固定需求，常见于教学实训车间的紧凑型工位布设、小型加工门店的墙面空间利用场景，也可用于自动化生产线旁侧辅助CNC单元的架空安装，避免地面杂物、切削液飞溅对设备本体的侵蚀，同时释放地面操作空间，方便操作人员完成工件上下料、设备日常维护等作业。

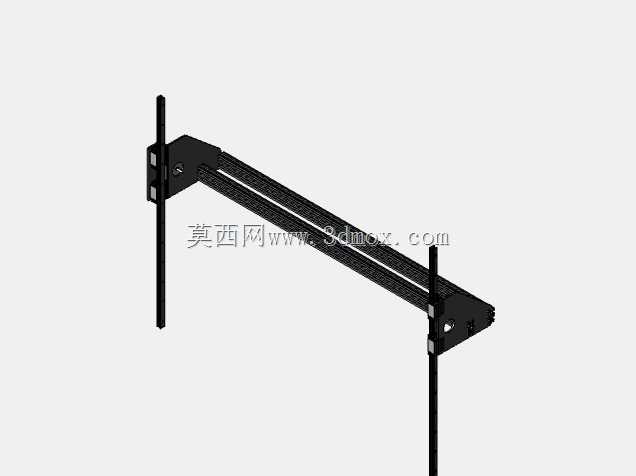

　　不同于一体式焊接固定支架，这款托架采用了分体组合式的结构设计思路，主体承载梁采用长条形槽型截面设计，槽道内部预留了连续的调节安装位，两端的固定座可以沿着梁体的槽道完成横向位置调整，能够适配不同宽度规格的CNC设备安装孔位，无需在现场对支架进行二次钻孔、焊接加工，降低现场安装的作业难度。两端的竖向支撑杆为独立装配结构，杆体与端部固定座之间采用锁紧件连接，松开锁紧结构后可以调整竖向支撑的伸出长度，以此适配安装基面与设备固定面之间的高度差，哪怕墙面存在一定的平面度偏差，也可以通过两侧支撑杆的长度微调，保证托架承载面处于水平状态，避免设备安装后出现倾斜，影响加工进给的精度。从结构功能特性来看，托架主体承载梁的槽型截面在控制整体重量的同时，具备足够的抗弯曲强度，能够承受小型CNC设备运行时的静载荷与进给运动产生的动载荷，两端固定座上预留了多组安装孔位，既可以通过膨胀螺栓与混凝土墙面完成固定，也可以配合T型螺栓与铝型材机架、钢结构安装面实现连接，适配多种不同的安装基面条件。竖向支撑杆的末端设计有防滑抵接结构，当支架调整到合适位置后，支撑杆末端可以紧密抵靠在安装基面上，分担承载梁受到的倾覆力矩，避免设备重量全部集中在固定座的连接螺栓上，提升长期使用的结构可靠性。

　　在安装边界的设计上，这款托架的横向调节范围覆盖了常规小型1型CNC设备的安装孔距区间，竖向支撑杆的调节行程能够满足100mm以内的安装间隙补偿需求，整体安装完成后，托架突出安装基面的尺寸经过优化，不会占用过多的设备周边操作空间，梁体侧面的槽道还可以作为走线通道使用，设备的动力线、信号线可以顺着槽道布设，避免线缆外露被切削液、切屑损坏，也让现场布线更加规整。设计过程中充分考虑了加工工艺的可行性，托架的所有零部件均可以采用常规的钣金切割、铣削加工完成，不需要特殊的成型工艺，零部件之间的连接采用标准紧固件，后期如果出现零部件磨损，可以快速拆卸更换，降低维护成本。

　　在实际选型使用时，需要先确认待安装CNC设备的安装孔位尺寸、整体重量，调整两端固定座的横向位置与设备孔位对齐，再将固定座与安装基面完成初步固定，随后调整两侧竖向支撑杆的长度，让支撑杆末端抵紧安装基面，确认托架承载面水平后再锁紧所有连接紧固件，最后将CNC设备固定在托架的承载面上，完成整个安装流程。这种可调式的结构设计，相比传统固定式支架，能够大幅降低对安装基面的精度要求，减少现场安装的配作工作量，同时在后期需要调整设备位置时，只需要松开对应位置的锁紧件就可以完成微调，不需要将整个支架从基面上拆卸下来，适配小型加工场景下灵活调整工位布局的实际需求。
