对开式双轴承安装支撑基座结构设计

项目分类:轴承座 发布时间:2025-02-20 ID:944651
  • 对开式双轴承安装支撑基座结构设计
  • 对开式双轴承安装支撑基座结构设计
  • 对开式双轴承安装支撑基座结构设计
  • 对开式双轴承安装支撑基座结构设计
  • 对开式双轴承安装支撑基座结构设计

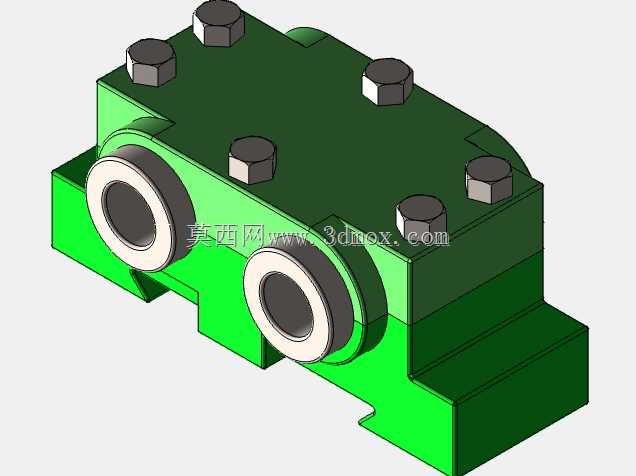

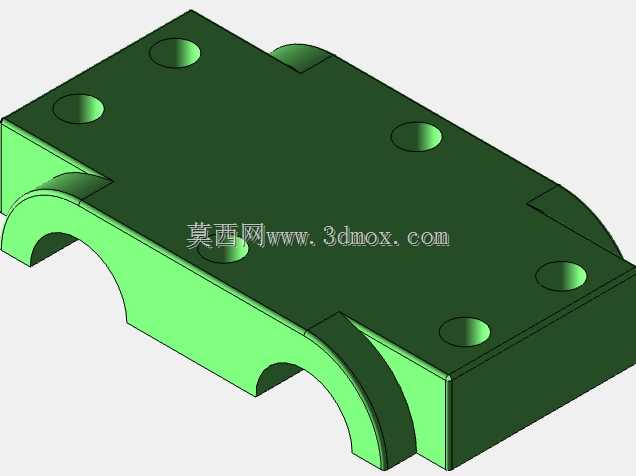

  在常规工业传动系统的轴系布局中,这类对开式双轴承支撑基座主要承担两根平行布置转轴的径向与少量轴向载荷承载作用,常见于中小型减速箱、动力传输单元、轻工设备的传动模组中,区别于单轴承座的单点支撑结构,该基座可在同一安装基准上完成两根轴的轴承定位,大幅缩减传动模组的安装占用空间,减少多组件拼接带来的基准累积误差。从实际使用场景来看,这类支撑件多适配深沟球轴承或者小型圆锥滚子轴承的安装,下半部分的半圆型腔直接与轴承外圈配合,上半部分配套的轴承盖(图中未展示装配状态)通过基座顶面的六个安装孔完成锁紧,孔位的排布完全避开轴承外圈的压合区域,锁紧时螺栓的预紧力可均匀传递到基座结合面,不会出现局部应力集中导致的轴承外圈变形问题。

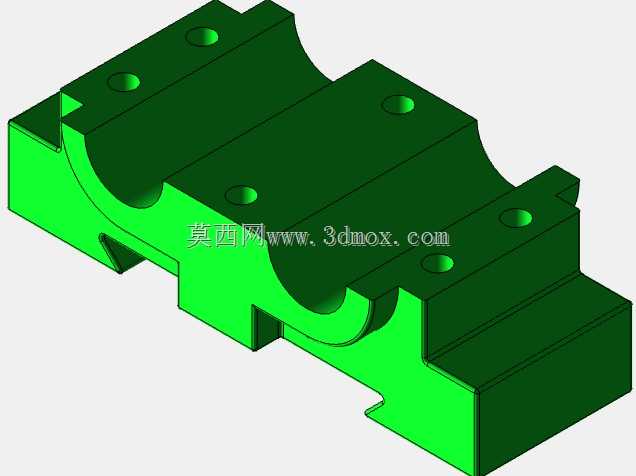

  设计阶段首先要确认的是安装边界,基座底部的两侧凸台是核心安装定位面,凸台上的卡槽结构可直接卡入设备机架的预设导轨槽内,不需要额外加工定位销孔就能完成快速对位,适合模块化组装的生产线设备使用,底部的支撑面平面度要求控制在0.02mm以内,保证安装后基座不会出现倾斜,避免轴系运转时出现附加弯矩。两个半圆轴承腔的同轴度、平行度是整个零件的核心精度指标,设计时两腔的中心距公差需控制在±0.015mm范围内,腔体内径与轴承外圈的配合选用H7/js6的过渡配合,既保证轴承安装时不会出现过松打滑,也避免过盈量过大导致装配时压伤轴承外圈。

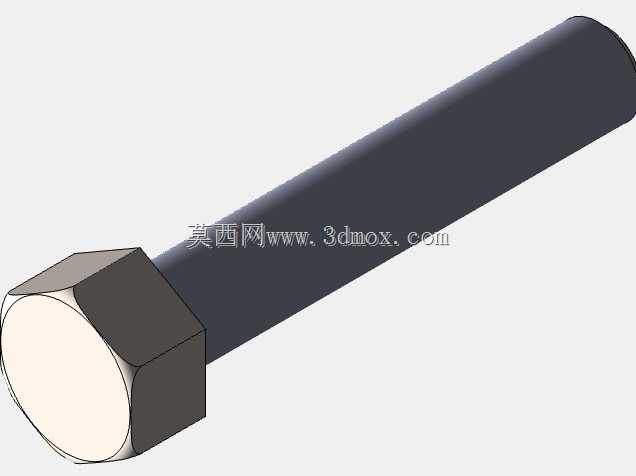

  基座侧壁的加厚结构是经过载荷校核后的设计,在轴承承载区域的壁厚比非承载区域厚40%左右,可抵消转轴满负载运转时传递到基座的径向冲击力,避免长期使用后出现腔室变形导致的轴承跑外圈问题。从结构细节来看,基座两端的让位缺口是为了避让轴端的联轴器或者传动齿轮预留的空间,装配时转轴可直接从侧面滑入轴承腔,不需要从轴向穿入,大幅提升了设备后期维护的便捷性,更换轴承时只需要拆开上盖即可完成操作,不需要拆解整个传动模组的周边组件。顶面的六个螺栓孔采用沉孔设计,螺栓锁紧后头部不会高出基座顶面,避免和周边的传动部件产生运动干涉,沉孔的深度刚好覆盖螺栓头部的高度,同时预留0.5mm的间隙,防止螺栓长度公差导致的装配顶起问题。

  在材质选择上这类零件多采用HT200灰铸铁铸造后加工,灰铸铁的减震性能优异,可吸收轴系高速运转时产生的振动,降低传动系统的运行噪音,当然部分轻量化应用场景也会采用铝合金压铸成型,但承载能力会相应降低,适合低载荷的轻工传动场景。实际选型时需要重点核对两个轴承腔的中心距与设备传动副的中心距匹配度,同时确认底部安装凸台的宽度与机架安装槽的尺寸契合,安装时需要先将下半基座固定在机架上,放入带轴承的转轴组件后再装配上轴承盖,螺栓锁紧时要采用对角分步锁紧的方式,保证结合面的压力均匀,避免出现单侧间隙导致的润滑油渗漏问题。这类一体式双轴承支撑结构相比两个独立单轴承座的安装方式,装配效率可提升40%以上,同时轴系的平行度精度更容易保证,降低了现场安装调试的难度,在批量生产的标准化传动模组中应用十分广泛。
