多接口集成式电源变换单元结构设计

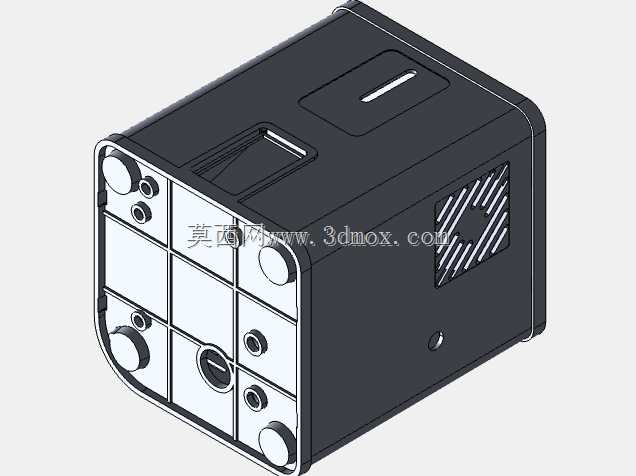

　　在工业低压配电、小型设备电控集成、实验室测试台架搭建这类场景里，经常会遇到需要多路电压转换、多规格接线输出的需求，常规的开放式变压器模块不仅接线杂乱，在车间多尘、有少量切削液飞溅的环境里还容易出现积灰短路、接线端误碰的问题，这款集成式电源变换单元的结构设计，就是针对这类场景做的落地化结构方案。从结构布局来看，整体采用方正的封闭壳体设计，没有多余的外凸结构，在电控柜内安装时可以紧贴柜壁或者相邻电气元件排布，不会因为异形结构浪费柜内安装空间，壳体的棱边都做了小尺寸的倒角处理，安装搬运时不会划伤操作人员的手部，也避免了尖锐棱边刮损相邻的线缆绝缘层。

　　正面的接线面板做了分区布局，不同规格的接线端口按电压等级、电流大小分区域排布，大电流的接线端子采用带防护圈的圆形接口，小信号的接线端口采用小直径的快插接口，分区排布的设计能让现场接线时快速区分端口功能，减少接错线的概率，每个端口周边都预留了足够的接线操作空间，即使是带冷压端子的较粗线缆，也能顺利完成插接操作，不会出现线缆弯折半径不足导致的端子接触不良问题。壳体侧面设计了格栅式的散热通槽，通槽的开孔方向做了斜向遮挡处理，既能保证内部元件工作时产生的热量通过空气对流顺利散出，又能避免上方掉落的金属碎屑、灰尘直接落入壳体内部，散热槽的开孔尺寸控制在安全范围内，能防止操作人员的手指误触内部带电元件，满足电气设备的安全防护要求。壳体顶面设计了两个内凹的结构槽，一个是用于设备标识粘贴的平整凹槽，粘贴设备参数标签后标签不会因为搬运摩擦出现起翘脱落，另一个凹槽可以作为临时的线缆理线卡位，在多台设备并排安装时，多余的短线缆可以临时卡在槽内，避免线缆杂乱搭在其他设备上影响散热。壳体上的固定孔位采用沉孔设计，安装时固定螺丝的头部完全沉入壳体表面，不会突出在外影响相邻设备的安装排布，沉孔的深度经过匹配计算，选用常规规格的安装螺丝时，螺丝尾部不会顶到壳体内部的元件，避免装配时出现螺丝顶坏电路板或者绕组的问题。

　　从设计思路上来说，这款结构没有追求花哨的外观造型，所有的结构特征都围绕现场安装、接线操作、长期运行的实际需求展开，比如封闭壳体的防护设计，是考虑到工业现场的复杂环境，相比开放式的变压器模块，能大幅降低环境因素导致的设备故障概率；多接口的集成设计，是把原本需要外接的接线端子排整合到设备本体上，减少了柜内额外的端子排安装需求，压缩整个电控系统的安装空间。在安装边界上，方正的外形可以适配标准的DIN导轨安装或者螺丝直接固定两种安装方式，不管是在标准电控柜内安装，还是在测试台架的平板上直接固定，都不需要额外制作复杂的安装转接件，设备的接线端全部集中在正面，安装时只要预留正面的接线操作空间即可，侧面和背面都可以紧贴安装面或者其他设备，空间利用率相比同功率的开放式变压器提升近三成。

　　壳体的材质选用常规的电气设备壳体材料，兼顾结构强度和绝缘性能，壳体的拼接处采用卡扣加少量固定螺丝的连接方式，后期需要维护内部元件时，只需要拆下少量螺丝就能打开壳体，不需要撬开卡扣导致壳体损坏，维护操作的便利性也做了充分考虑。在实际使用场景里，这类集成式电源变换单元可以给小型自动化设备的控制回路供电，给实验室的测试仪器提供不同等级的直流或交流转换电源，也可以作为老旧设备电控改造时的替换电源单元，不需要重新设计复杂的安装结构，直接替换原有单元就能完成改造，大幅缩短现场改造的施工周期。
