冲压模具用重载圆柱螺旋压缩弹簧结构

　　这款圆柱螺旋压缩弹簧是冲压、折弯、拉深类冷冲压模具的核心弹性功能部件，在冲压生产线的模具工位中承担着压料、复位、卸料、缓冲的多重作用，是保障冲压工序稳定运行、冲压件成型精度的关键基础零件。在实际冲压作业场景中，这类弹簧会被安装在模具的卸料板、压边圈、顶出机构对应的安装孔位内，上模随压力机滑块下行合模时，弹簧会被逐步压缩，为压料面提供持续稳定的压紧力，避免金属板料在冲切、折弯、拉深过程中出现窜动、起皱、拉裂的缺陷；当压力机滑块回程开模时，弹簧储存的弹性势能会平稳释放，推动卸料板将箍在凸模上的板料平稳卸下，同时带动相关活动机构复位到初始工位，为下一次冲压循环做好准备。

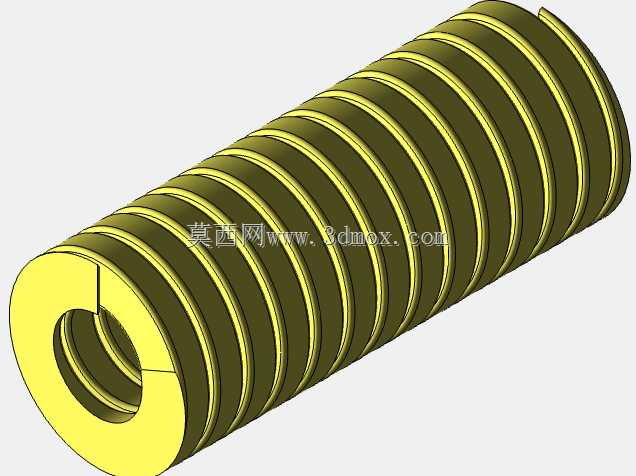

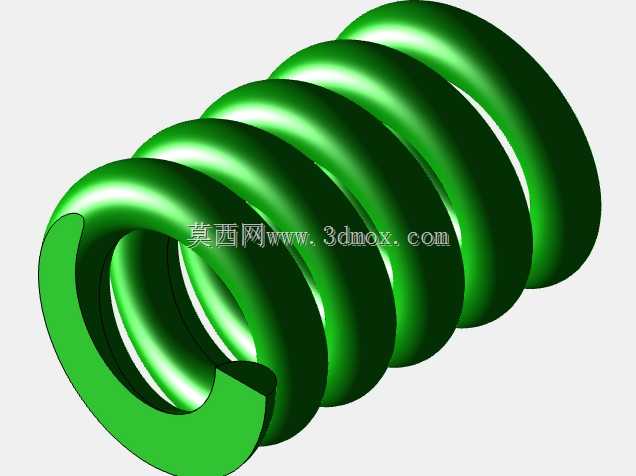

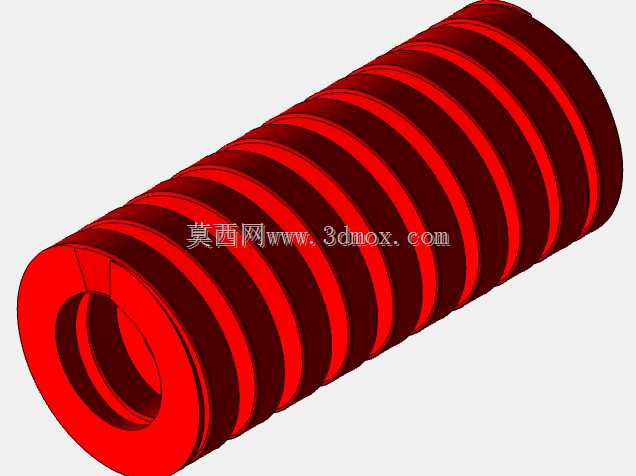

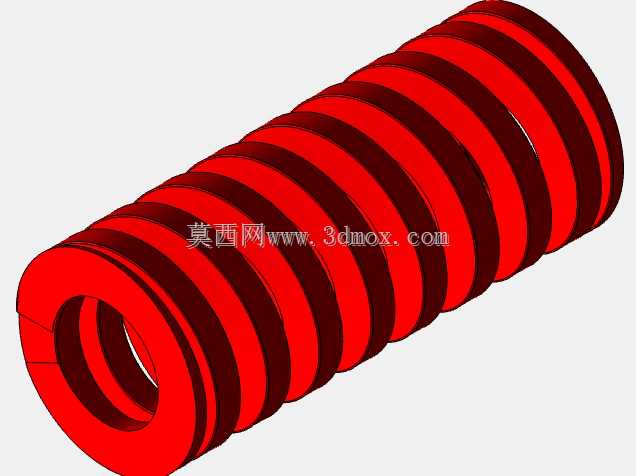

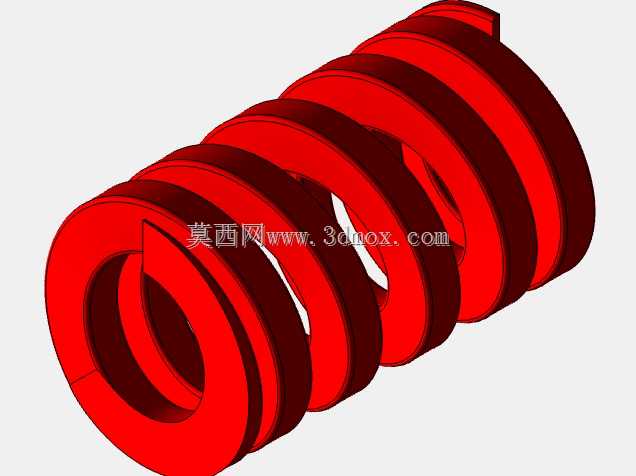

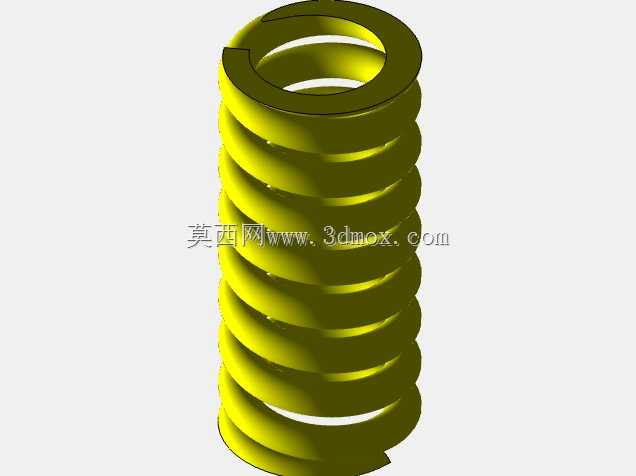

　　从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋结构，弹簧丝截面为圆形，整体为中空圆柱形态，两端的支撑圈经过并紧磨平处理，保证弹簧在受压过程中端面与安装接触面完全贴合，不会出现偏载、歪斜的情况，有效避免弹簧因受力不均出现早期断裂失效。弹簧的有效圈数经过严谨计算匹配，在满足额定压缩行程的前提下，兼顾了刚度与疲劳寿命的平衡，弹簧表面的氧化处理层可以提升零件的防锈能力，同时减少长期往复压缩过程中的表面磨损。

　　在安装适配层面，这类弹簧的外径尺寸严格匹配标准模具安装孔的公差范围，内径尺寸适配对应的导柱或者定位销直径，安装时不需要额外做非标加工即可直接装入标准模架的对应孔位，自由高度可以根据不同模具的闭模高度、开模行程需求做对应选型，额定载荷覆盖了薄板冲裁、厚板拉深、精密折弯等不同冲压工序的压力需求，在连续模、单工序模、复合模中都可以通用。

　　在实际设备运行过程中，这类弹簧的刚度特性呈线性，随着压缩量的增加弹力平稳上升，不会出现力值突变的情况，能够保证压料力在整个冲压行程中保持稳定，这对于精密冲压件的成型质量至关重要——比如在不锈钢薄板的拉深工序中，稳定的压边力可以控制材料的流动速度，避免凸缘部位起皱或者筒壁部位拉裂；在高速冲裁工位中，弹簧的快速复位特性可以匹配压力机每分钟上百次的行程频次，不会出现卸料滞后导致的板料变形、凸模粘料问题。

　　不同于普通民用弹簧，这类模具专用压缩弹簧的设计充分考虑了长期交变载荷下的疲劳寿命，弹簧丝的材质选用合金弹簧钢，经过淬火回火处理后具备足够的屈服强度与韧性，在额定压缩量下长期使用不会出现永久变形，能够承受上百万次的往复压缩循环而不失效，减少模具停机维护更换零件的频次，提升冲压生产线的整体运行效率。在模具装配调试阶段，工程师可以通过调整弹簧的预压缩量来微调压料力的大小，适配不同厚度、不同材质的板料冲压需求，不需要更换弹簧即可完成小范围的工艺参数调整，大幅降低模具调试的时间成本。
