电源变压器用塑料防护外罩结构设计

　　这款塑料外罩是小功率电源变压器的配套防护构件，日常多应用在民用小家电、工控板卡供电模块、小型充电设备的内置电源单元中，核心作用是包裹变压器的铁芯与绕组部分，避免装配过程中绕组漆包线被周边金属构件划伤，同时隔绝变压器与周边电路板上的引脚、焊点，防止出现高压爬电、短路等电气安全问题，也能一定程度上降低变压器工作时的电磁辐射向外扩散，减少对周边敏感器件的信号干扰。

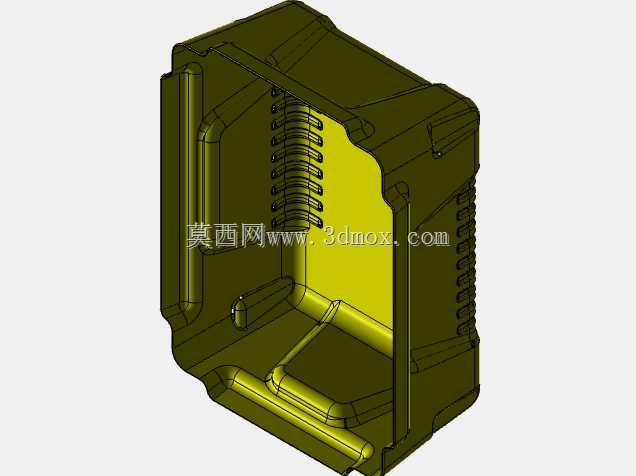

　　从结构设计来看，整体采用半开放腔体构型，腔体内部预留的弧形凸起限位筋，刚好可以卡合常见的EI型铁芯叠片边缘，不需要额外打胶或者加装金属固定件，就能把变压器主体牢牢限定在腔体内，装配时直接将绕制完成的变压器组件顺着腔体开口推入即可，侧面的多道竖向防滑筋一方面是增加壳体侧壁的结构强度，避免注塑成型后出现侧壁收缩变形，另一方面在整机总装时，壳体卡入设备预设的安装槽内，这些筋位可以提供足够的静摩擦力，防止设备运输、使用过程中出现变压器移位的问题。

　　壳体边角全部采用大圆弧过渡设计，没有尖锐的直角结构，一方面是符合注塑成型的工艺要求，减少注塑时的应力集中，避免成品出现开裂、缺料的问题，另一方面也能避免装配工人操作时被锐边划伤，符合电气配件的安全设计规范。腔体内部靠近开口位置的螺旋状导向槽，是专门为绕组引出线预留的走线空间，引出线可以顺着槽位排布到壳体外侧的接线端位置，不会被壳体与变压器的配合面压伤绝缘层，也能避免多股引出线互相缠绕导致的接线错误。

　　设计时充分考虑了安装边界的适配性，壳体的外部轮廓尺寸完全匹配常规小功率电源变压器的安装位预留空间，侧壁厚度均匀控制在1.5mm，既保证了足够的结构强度，在常规的跌落、挤压工况下不会出现碎裂，也不会因为壁厚过大导致注塑成型周期过长、材料成本过高。壳体外侧的两道横向加强筋，刚好对应设备安装槽内的定位卡槽，装配到位后会发出清晰的卡合反馈，不需要额外目视检查就能确认安装到位，能有效提升流水线的装配效率。不同于金属屏蔽罩需要做绝缘处理，这款塑料外罩本身就具备良好的绝缘性能，不需要额外贴绝缘麦拉片就能满足安规要求，同时材料本身具备一定的耐温性能，可以承受变压器长期工作时的温升，不会出现受热变形、软化的问题。在实际选型适配时，只需要确认变压器铁芯的叠厚与外形尺寸和腔体内部的限位空间匹配，就可以直接选用，不需要额外做结构修改，适配性较强，能覆盖多款同规格不同绕组参数的电源变压器使用需求，大幅减少了重复开模的成本。
