静音工况用压缩机连接适配结构件

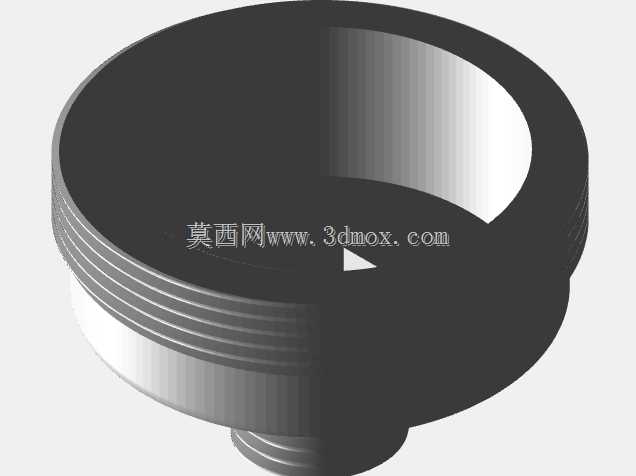

　　在小型气源工作站、家用静音制氧设备、实验室低噪供气系统这类对运行噪音有严格管控的场景里，压缩机的振动传递与管路共振是噪音超标的核心诱因之一，这款适配结构件正是针对这类痛点设计的连接过渡部件。从实际装配逻辑来看，该部件一端采用外螺纹接口，可直接旋入压缩机缸体的排气端预设螺孔，螺纹段的长度经过精准核算，既保证足够的啮合牙数来承受排气压力带来的轴向推力，又不会因旋入过深顶碰缸体内的阀片结构，避免造成排气阻力增大或者阀片运动卡滞的问题。另一端的大直径带环向凹槽的筒体结构，是对接外部消音腔体或者输气管路的连接端，环向的多道平行凹槽一方面是用来嵌入密封胶圈，在插接式装配时实现径向密封，杜绝高压气体从配合缝隙泄漏，另一方面凹槽形成的阶梯结构也能起到轴向定位的作用，装配时只要将外部管路推至凹槽对应的限位位置，就能保证配合深度符合设计要求，不需要额外做位置标记，能提升现场装配的效率。

　　设计阶段首先考虑的是振动解耦的需求，部件中间的过渡段做了壁厚渐变处理，靠近压缩机侧的壁厚略厚，保证和缸体连接的刚性，避免长期受振动影响出现螺纹松动，靠近外接管路侧的壁厚适当减薄，同时在筒体内部做了圆滑的流道过渡，没有直角转折结构，高压气体从压缩机排气端排出后，不会因为流道突变产生涡流噪音，从源头上降低气流激发的噪声。部件外圆的环向肋条结构除了密封定位的作用外，还能增加筒体自身的结构阻尼，当压缩机运行产生的高频振动传递到该部件时，环向肋条可以打散振动的传导路径，避免振动直接沿着管路向外传递，减少管路壁面振动辐射的噪音，这也是适配静音工作场景的核心设计点。

　　从安装边界来看，该部件的最大外圆直径控制在常规小型静音压缩机的缸体外径范围内，不会突出缸体轮廓太多，避免在紧凑的设备壳体内和其他元器件产生安装干涉，底部螺纹段的公称尺寸匹配市面上多数微型往复式压缩机的排气口规格，不需要额外加工转接头就能直接装配，降低了整机厂的配件采购种类。部件的总高度经过优化，在保证内部流道长度足够实现气流缓冲的前提下，尽可能压缩轴向尺寸，适配小型设备内部局促的安装空间，即便是在便携式的静音气源设备里，也不会因为部件高度过高导致壳体无法合盖。

　　实际使用过程中，该适配结构件除了连接和降噪的作用外，还能起到一定的气流缓冲作用，筒体内部的扩容空间可以让压缩机排出的脉动气流先在腔体内做短暂的稳压，减少气流脉动对后续管路和用气元件的冲击，延长后端精密调压阀、流量传感器这类元件的使用寿命。和普通的硬连接接头相比，这款适配件在结构上没有采用刚性等直径设计，而是通过直径变化、壁厚渐变、环向阻尼结构的组合，在保证连接强度和密封可靠性的前提下，实现了振动传递的衰减和气流噪音的降低，不需要额外在管路上包裹隔音棉就能达到不错的静音效果，也减少了整机装配时的隔音材料用量，有利于控制整机的成本和重量。在做耐久验证的时候，该部件的螺纹连接端经过上千次的启停振动测试，没有出现松动或者密封失效的问题，环向密封槽的尺寸公差控制在合理范围内，胶圈装配后不会出现过度压缩导致的永久变形，长期运行也不会出现漏气问题。对于做静音类气源设备、小型医用供气装置的结构工程师来说，这类适配结构件的设计细节很有参考价值，尤其是在紧凑空间内实现降噪与连接功能的平衡思路，能给同类产品的结构设计提供实际的参考方向，建模时的尺寸参数也可以直接复用在同规格压缩机的配套结构设计里，减少重复建模的工作量。
