通风百叶窗式电源散热格栅结构设计

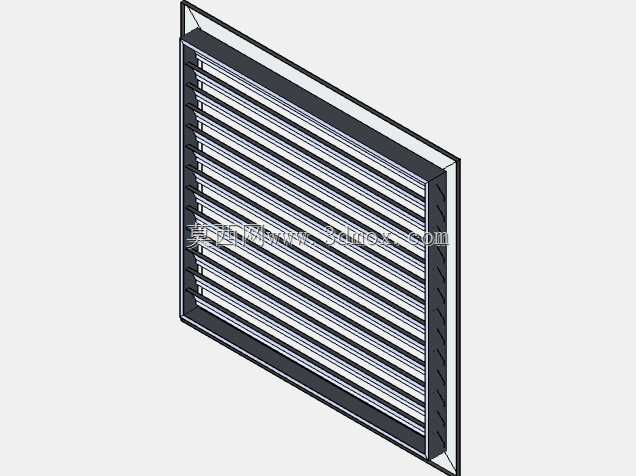

　　从结构设计思路来看，该格栅采用了一体化框体搭配倾斜导流叶片的结构形式，外框采用折边钣金结构，折边处预留了安装定位的沉孔位，安装时可直接通过螺丝与柜体壁面贴合固定，框体与柜体接触面预留了密封胶条的安装槽位，可根据防护等级需求选配三元乙丙密封胶条，提升结合面的防水防尘性能。叶片采用等间距平行排布的设计，叶片倾斜角度经过反复校核，既保证了通风路径的通畅，将通风阻力控制在合理区间，又能从结构上避免垂直方向的水滴直接溅入柜体内部，同时叶片的间距设置兼顾了防异物要求，可阻挡直径大于1mm的固体异物进入，满足多数工业电气柜体的IP防护基础要求。在工业电气柜、户外电源箱体、小型变压器配套柜体的结构设计中，通风散热与异物防护的平衡始终是结构工程师需要重点考量的环节，本次设计的格栅结构正是针对这类场景开发的配套通风构件。这类格栅通常安装在柜体的进风与排风端面，一方面要保障柜体内部发热元件工作时的空气流通效率，避免热量淤积导致元器件工作温度超出阈值，另一方面要阻挡外界灰尘、飞溅水滴、小型虫类进入柜体内部，降低内部电路短路、积灰导致绝缘性能下降的风险。

　　从安装边界来看，该格栅为薄型嵌入式安装结构，整体厚度控制在较薄的区间，不会过多占用柜体内部的有效安装空间，外框的长宽尺寸适配常规小型电源柜体、壁挂式变压器箱体的标准开孔尺寸，安装时无需对柜体开孔做额外的二次修改，可直接替换同规格的老旧格栅配件，适配性较强。在实际工程应用中，这类格栅除了配套电源变压器柜体外，也可用于工控机箱、户外通讯设备柜、小型发电机组外罩的通风口位置，不同应用场景下可根据通风量需求调整叶片的间距与倾斜角度，也可在格栅内侧配套防尘滤网，进一步提升防尘等级。

　　结构细节上，叶片与外框的连接采用一体冲压成型的工艺方案，避免了额外焊接、拼接带来的组装误差与结构松动风险，整体结构强度更高，在户外使用场景下可承受一定的风力载荷与外力冲击，不会出现叶片变形脱落的问题。叶片的边缘做了钝化折边处理，既避免了安装维护过程中锋利边缘划伤操作人员，也提升了叶片自身的结构刚度，减少长期使用过程中叶片因气流振动产生的异响。在建模过程中，对格栅的通风有效面积做了参数化设置，工程师可根据具体项目的热仿真计算结果，快速调整叶片数量、间距与倾斜角度，生成符合项目通风量要求的格栅模型，无需重新从零开始绘制结构，大幅提升结构设计阶段的工作效率。

　　同时模型中预留了滤网安装的卡扣位，若项目需要更高等级的防尘防护，可直接在模型中对应位置加装标准尺寸的防尘滤网，不需要额外修改框体结构，兼顾了不同防护等级项目的使用需求。从实际使用的工况适配来看，该格栅的结构形式可适配冷轧钢板喷塑、不锈钢、铝合金等多种常用钣金加工材质，不同材质选型可对应室内干燥环境、户外潮湿腐蚀环境等不同使用场景，比如沿海户外使用场景可选用304不锈钢材质做表面拉丝处理，提升抗盐雾腐蚀能力，室内普通工控场景可选用冷轧钢板做静电喷塑处理，在满足使用要求的前提下控制加工成本。
