带侧装支架的法兰式回转连接座结构

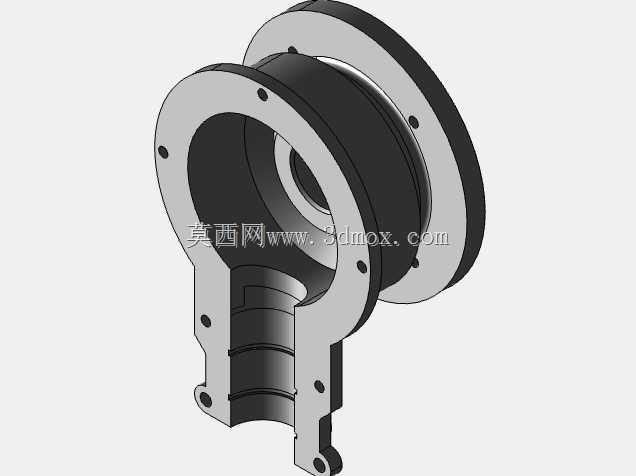

　　这类带侧装支架的法兰式回转连接座，常见于需要实现周向回转同时附带侧向管路或线缆走线、辅助部件安装的工业设备场景，比如中小型回转工作台的基座连接、自动化线体的翻转工位铰接、流体管路的回转接头安装基座都能见到同类结构的应用。从结构功能来看，主体的环形法兰盘承担主回转副的定位与连接作用，法兰端面上均匀分布的螺栓孔用于和配合端的回转部件做刚性连接，孔位的分度精度直接决定回转部件的同轴度表现，建模时需要严格控制孔位的位置度公差，避免装配后出现回转卡滞、端面跳动超标的问题。

　　环形主体的中空内腔是为回转部件的轴芯、内部走线或者流体通道预留的过孔空间，内腔的台阶结构分别对应轴承安装位、密封件安装槽，不同直径的台阶面需要做同轴度约束，保证装入轴承后内圈的回转精度符合设计要求。侧向延伸的支架结构并非多余设计，它的作用是为外部辅助部件提供安装基准，比如位置传感器的安装支架、管路固定座、限位挡块都可以固定在这个侧支架上，支架上预留的多个小孔就是对应这些附件的安装孔位，支架和主体环形结构的连接位置做了加厚过渡处理，避免长期受载后出现应力集中导致的断裂问题。

　　从设计思路上看，这类零件优先保证主回转法兰的端面平面度与内孔同轴度，其次才是侧支架的位置精度，建模过程中先以主法兰的中心轴线为全局基准，绘制法兰的外轮廓、螺栓孔分布圆、内腔各台阶的截面轮廓，通过旋转特征生成主体基础结构，之后再以主体外圆柱面为基准，绘制侧支架的截面轮廓做拉伸切除与添加，侧支架上的安装孔需要根据实际搭载的附件安装尺寸做位置约束，避免后期装配时出现孔位错位。关于安装边界，主法兰的外圆直径决定了它适配的回转部件尺寸范围，法兰端面到主体环形结构后端面的距离是安装时的轴向尺寸边界，侧支架的外伸长度决定了安装后附件的最远突出距离，在整机布局时需要预留足够的空间避免和周边部件发生运动干涉。

　　这类零件一般采用铸铁或者铸钢做毛坯，之后通过机加工保证各配合面的精度，建模时需要预留加工余量，尤其是法兰端面、内腔轴承位、侧支架安装面这些有配合要求的表面，毛坯面和加工面的尺寸差需要符合常规机加工的余量标准。另外，主体环形结构外侧的加厚环带是为了提升整体刚性，避免螺栓锁紧时法兰出现形变，环带的厚度需要根据实际承受的倾覆力矩做核算，保证在最大负载下法兰的形变量在允许范围内。侧支架和主体连接的根部做了圆角过渡，这也是为了分散应力，避免设备运行过程中受振动影响出现根部开裂的问题，圆角的大小需要兼顾铸造工艺要求，不能出现过小的锐角导致铸造时出现缺料、应力集中的缺陷。在实际选型应用中，这类连接座的承载能力主要由法兰直径、主体壁厚、轴承位的尺寸决定，侧支架的承载能力相对较弱，只适合安装轻量化的辅助部件，不能作为主承载结构使用，安装时需要先将主法兰和配合部件锁紧，再调整侧支架上附件的位置，避免附件受力传递到主体结构影响回转精度。
