内燃机活塞组件三维结构设计

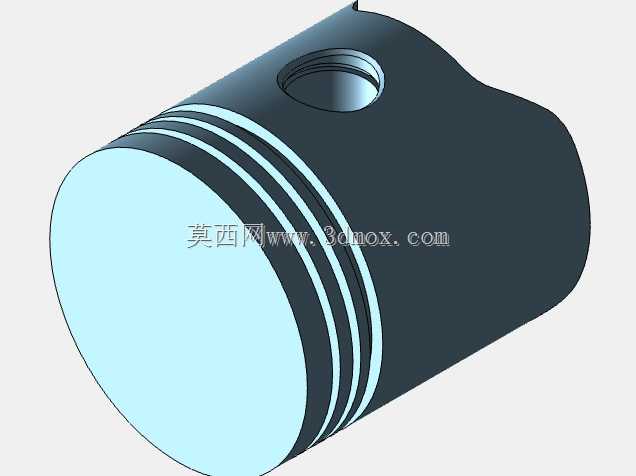

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧爆发力、完成能量转换的核心运动部件，其设计合理性直接决定整机的动力效率、密封性能与服役寿命。这款活塞的结构设计完全贴合四冲程内燃机的工作循环需求，头部预留的环槽结构用于安装气环与油环，三道环槽的布局经过受力校核，最靠近燃烧室的两道气环负责密封高温高压燃气，避免做功冲程的燃气窜入曲轴箱造成动力损失，最下方的油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞顶部的平面结构适配平顶燃烧室设计，能够在压缩冲程终了时配合气缸盖形成均匀的燃烧室空间，保证油气混合气体的燃烧效率，避免局部爆震的产生。

　　活塞销孔的位置经过重心偏移设计，能够在活塞往复运动换向时减小敲缸异响，降低缸套与活塞裙部的冲击磨损，销孔内部的高精度加工面能够保证活塞销与连杆小头的配合精度，既保留足够的润滑间隙，又避免配合间隙过大造成的运动冲击。裙部的型线设计采用中凸变椭圆结构，在冷态下裙部与缸套保留合理的配合间隙，当发动机进入工作温度后，活塞受热膨胀能够均匀贴合缸壁，既不会出现冷启动敲缸，也不会在热态下出现拉缸故障。从安装边界来看，活塞的外径尺寸需要与对应缸径的气缸套做分组选配，配合间隙控制在0.02-0.04mm区间，保证运动过程中的密封与润滑需求；活塞销孔的同轴度公差控制在0.005mm以内，避免活塞销装配后出现卡滞，造成连杆运动轨迹偏移。

　　在实际应用场景中，这类活塞广泛适配小排量通用汽油机、摩托车发动机以及小型通用动力设备，能够在每分钟数千转的往复运动工况下长期稳定工作，承受最高超过10MPa的燃烧爆发压力，以及瞬时超过300℃的工作温度。设计过程中需要重点考虑活塞的热膨胀系数匹配，通常采用铝合金材质降低运动件重量，同时通过环槽的阳极氧化处理提升环槽的耐磨性能，避免活塞环长期往复运动造成环槽磨损，导致密封失效。活塞的重量分组也是设计与生产环节的关键控制点，同一台发动机装配的活塞重量差需要控制在5g以内，避免曲轴运转过程中出现动平衡超标，造成整机振动过大、轴承过早磨损的问题。

　　在建模过程中，需要重点还原环槽的倒角结构、销孔的润滑油道、裙部的石墨涂层预留区域，这些细节结构直接影响活塞的实际装配与使用性能，不能仅做简化的外形建模。比如环槽的上下端面需要保证足够的平面度，否则活塞环在环槽内会出现泵油效应，造成机油消耗量异常升高；销孔内侧的润滑油槽能够在运动过程中存储少量机油，为活塞销与销座的配合面提供持续润滑，避免干摩擦造成的销座开裂。裙部的导流结构能够在活塞下行过程中引导曲轴箱内的润滑油均匀分布在缸壁表面，形成稳定的油膜，降低活塞与缸壁的摩擦阻力，提升整机的机械效率。针对不同的燃料特性，活塞顶部的形状还可以做针对性调整，比如适配高压缩比发动机的活塞可以在顶部设置凹坑，调整燃烧室容积，降低压缩终了的温度，避免高标号燃油使用过程中出现爆震；而针对燃气发动机的活塞则需要适当降低顶部厚度，提升散热效率，避免燃气燃烧温度过高造成活塞顶部烧蚀。
