硬边Steenbeck二合一无杯喷笔结构设计

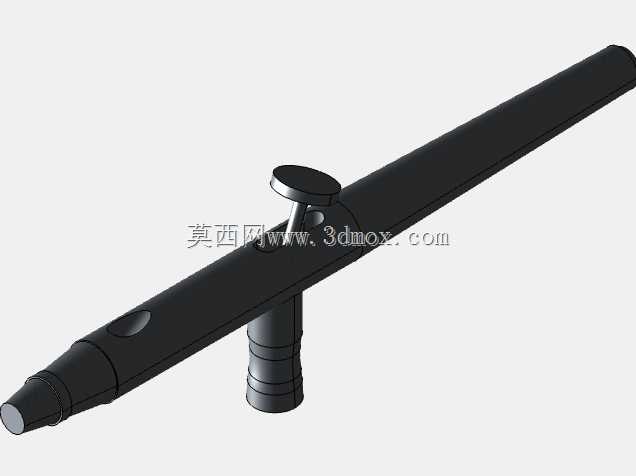

　　这款无杯喷笔的结构建模，最初是围绕桌面级喷涂设备改装需求展开的，在小型工件精细涂装、3D打印件后处理上色、模型制作喷涂这类场景里，传统带杯喷笔的料杯结构往往会在狭小操作空间内形成视线遮挡，尤其是处理边角、凹槽位置的精细喷涂时，料杯的突出结构很容易磕碰工件表面，或是干扰操作人员的视线判断，因此去掉集成式料杯、采用外接供料的结构设计，能大幅提升精细作业时的操作灵活度。从实际功能逻辑来看，这款喷笔采用笔式握持的长杆主体结构，整体重心落在握持区域的拇指与食指承托位置，长时间握持作业时手腕的负荷更小，不会出现头重脚轻的握持失衡问题。

　　笔身前端设置的喷嘴衔接段做了阶梯式的密封槽结构，能够适配不同口径的喷嘴组件，更换时只需通过螺纹旋合即可完成固定，密封槽内的锥面配合能保证0.2MPa到0.4MPa的常规喷涂气压下不会出现漏气漏漆问题。笔身上部的调节拨杆采用偏心轮顶针结构，拨杆的按压行程直接控制顶针的后退距离，以此精准控制涂料的喷出流量，拨杆的转动角度则同步控制气路的开度，实现气量与漆量的联动调节，这种结构相比传统的按钮式调节，手指的操作行程更短，微调时的反馈更清晰，在做细线喷涂、渐变色过渡这类精细操作时，能实现更精准的输出控制。

　　笔身下部的外接供料接头采用标准的快插式气动接口结构，接头处做了多层环形密封凸台，既可以对接重力式外接料壶，也能适配虹吸式供料管路，甚至可以连接压力供料罐实现大面积连续喷涂，不同供料模式切换时不需要拆解笔身主体，只需更换对应的供料接头配件即可。从安装边界尺寸来看，笔身整体为细长圆柱结构，主体外径控制在12mm，能够适配市面上多数通用的喷笔支架、笔架固定夹，不需要额外定制适配夹具；前端喷嘴突出段长度为8mm，在伸入工件凹槽、内腔位置喷涂时，不会因为笔身外径过大剐蹭到已喷涂的漆面；后部的气路接口采用通用的G1/8螺纹标准，能够直接对接常规的喷笔气管、调压阀组件，不需要额外做转接头改装。建模过程中特意还原了笔身表面的指窝凹陷结构，这个位置刚好对应握持时食指的放置位置，凹陷的弧度贴合指腹曲线，长时间握持时不会出现打滑问题，也能让操作人员快速找到握持的基准位置，不需要反复调整手姿。顶针的贯穿通道做了同轴度公差约束，整个笔身的内孔同轴度控制在0.02mm以内，保证顶针往复运动时不会出现偏磨，避免长期使用后出现漆量控制不准、漏漆的问题。气路通道的内壁做了光滑过渡处理，没有直角转折结构，压缩空气通过时的气流阻力更小，不会因为气流紊流导致喷涂时出现漆雾飞溅、出料不均的问题。

　　在实际改装适配场景中，这款喷笔的长杆结构可以很方便地固定在3D打印机的移动托架上，只需要设计对应的抱箍式固定座，就能将喷笔集成到自动化喷涂设备上，笔身的圆柱面作为安装基准面，固定时的同轴度更容易保证，不会出现喷嘴倾斜导致的喷涂轨迹偏移问题。相比带集成料杯的喷笔，这款无杯结构的整体径向尺寸更小，在多喷笔并列排布的自动化喷涂工位上，能够缩小喷笔之间的排布间距，实现更小范围的多色喷涂切换，不会出现料杯互相干涉的问题。笔身的密封结构全部采用端面密封加径向密封的双重设计，即使使用腐蚀性较强的溶剂型涂料，也能保证密封件的使用寿命，减少日常维护时的拆解频次。
