小型工位立式手动喷砂机结构设计

这款小型立式手动喷砂设备，主要面向小批量工件表面处理、狭窄空间内的加工作业场景设计，适配五金小件去毛刺、旧件翻新除漆、焊接件氧化层去除、工件表面粗糙度预处理等工序，常见于小型机加工车间、五金维修工位、饰品加工作坊这类场地受限、加工批量不大的作业环境，相比大型通过式喷砂设备，它不需要配套大面积的安装场地，也无需复杂的管线布设，单工位即可完成上料、喷砂、取件全流程操作，作业灵活性更强。

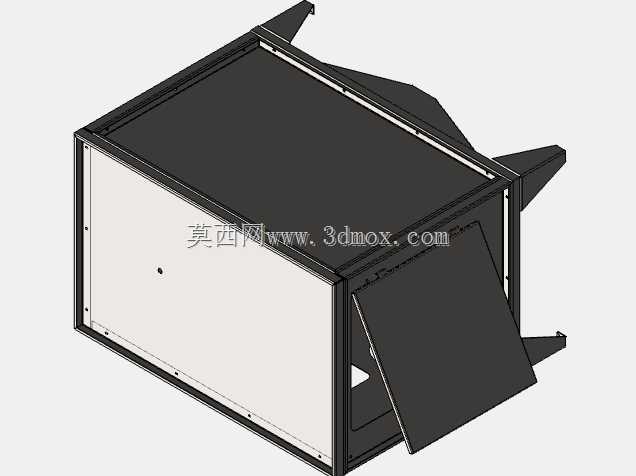

从结构设计逻辑来看，整体采用立式柜式舱体结构，底部设置四个支撑支脚，将舱体抬离地面一定高度，既可以避免舱底直接接触地面受潮锈蚀，也能为底部磨料回收、集尘结构预留安装空间，支脚采用折弯钣金焊接成型，与舱体主框架连接位置做了三角加强筋处理，能够承受舱体内满载磨料、放置工件时的整体载荷，避免长期使用出现支脚变形、舱体倾斜的问题。舱体主框架采用薄钢板折弯拼接而成，型材连接位置全部采用铆螺母作为预装连接件，封板装配时通过螺栓与铆螺母锁紧，相比传统焊接拼接的结构，这种设计既降低了焊接变形对舱体密封性的影响，也方便后期舱内耐磨衬板更换、易损件检修时的拆装作业，不需要动用切割、焊接工具就能完成局部结构的拆解维护。

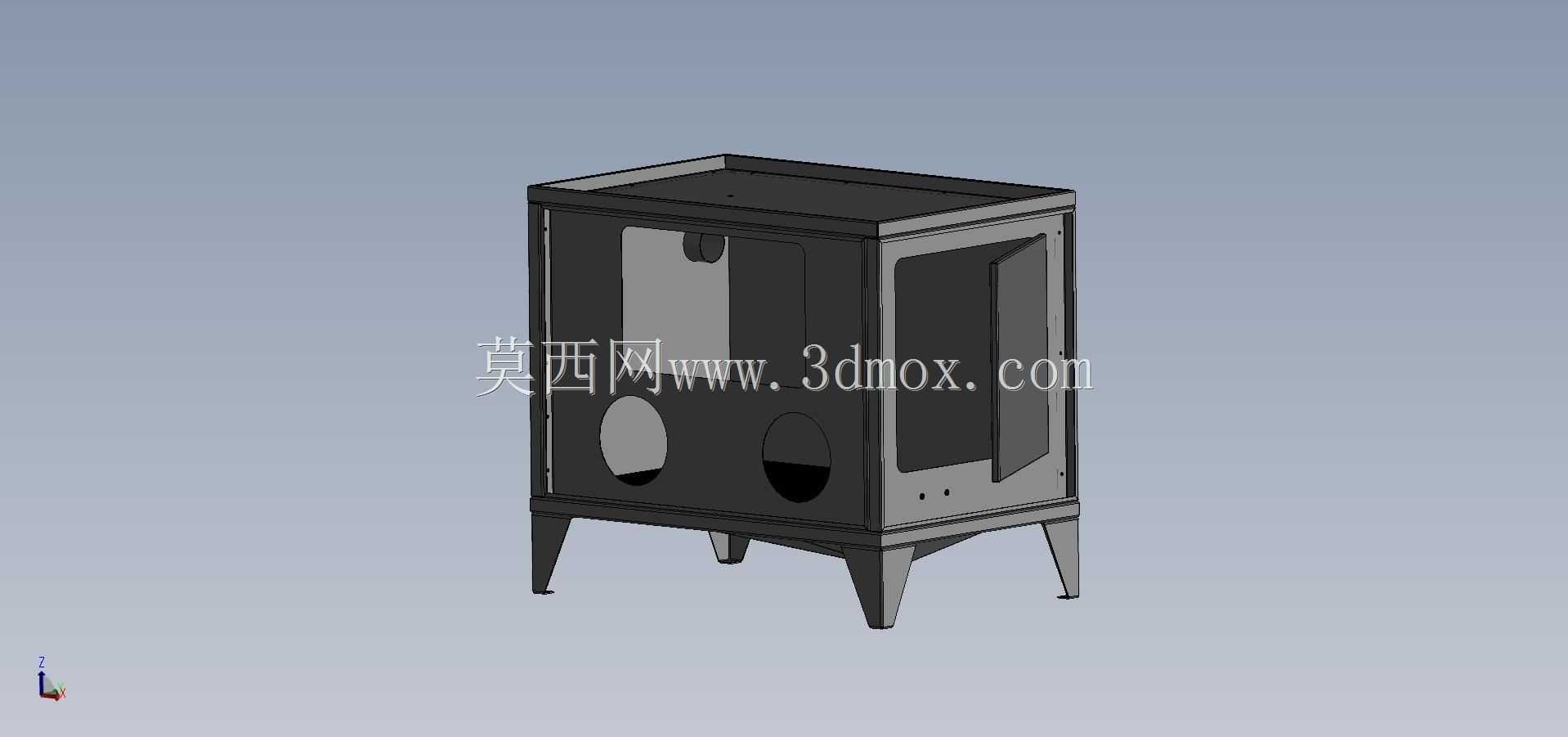

操作面的设计完全贴合手动喷砂的作业习惯，舱体正面设置两个圆形操作手孔，作业时人员将手臂从手孔伸入舱内，手持喷砂枪即可完成全舱范围内的工件处理，手孔位置配套安装耐磨橡胶袖套，能够避免磨料飞溅到手孔外，同时保证手臂操作的灵活性。手孔侧方设置可开合的舱门，舱门与舱体框架的连接位置采用隐藏式铰链，门体边缘粘贴整圈截面为H形的密封橡胶，关门时橡胶条被挤压在门板与舱体框架之间，能够完全阻断舱内带尘空气从门缝溢出，避免作业现场出现粉尘扩散的问题；舱门上方预留透明视窗安装位，视窗采用钢化玻璃作为基础材质，玻璃内侧粘贴可更换的透明保护膜，喷砂作业时反弹的磨料只会刮花保护膜，不会损伤玻璃本体，后期只需要更换保护膜就能恢复清晰的观察视野，大幅降低视窗的维护成本。舱体内部还预留了空气过滤装置、照明灯具的安装位置，照明灯具采用外置式安装，光线透过钢化玻璃照射到舱内，既避免磨料长期击打灯具造成损坏，也能保证舱内作业区域有足够的照度，方便操作人员观察工件表面处理效果；空气过滤装置与舱外的除尘系统连通，作业时持续将舱内带粉尘的空气抽出过滤，保证舱内视线清晰，同时维持舱内负压，避免粉尘从操作孔、门缝位置溢出。

从安装边界来看，这款设备整体占地尺寸不足1平方米，高度控制在普通成年人胸部位置，操作人员站立作业时不需要弯腰或者抬手过高，长时间作业的疲劳度更低；设备不需要做专门的地基固定，放置在平整的水泥地面上即可投入使用，外接压缩空气气源、连接除尘管路就能完成调试，适配大多数小型加工场地的安装条件。舱内的工作空间能够容纳最大尺寸不超过500mm的工件，对于小型五金零件、异形结构件、3D打印后处理件都有足够的操作空间，舱底设计为倾斜式磨料回流结构，喷砂作业时喷出的磨料会沿着倾斜底板回流到磨料分离装置，将可用磨料与粉尘、碎屑分离后，干净的磨料会重新输送到喷砂枪供料系统，实现磨料的循环利用，降低磨料的消耗成本。

在细节设计上，所有与磨料直接接触的舱体内壁，都预留了粘贴橡胶耐磨衬板的安装位，作业前可以在舱壁粘贴1mm厚的耐磨橡胶垫，橡胶垫采用粘接方式固定，不需要螺栓穿孔固定，既不会破坏舱壁的密封性，也能缓冲磨料反弹时对舱壁的冲蚀，延长舱体的整体使用寿命；舱门位置也单独粘贴了门体橡胶垫，避免开关门时金属碰撞产生噪音，同时进一步提升门体位置的密封性能。整个结构没有复杂的传动部件，核心结构全部采用标准化的钣金件、标准紧固件拼接而成，加工难度低，普通钣金工厂即可完成生产制造，后期维护时也不需要采购特殊的定制配件，使用成本更低。
