双凸台一体式网格组织定位连接块

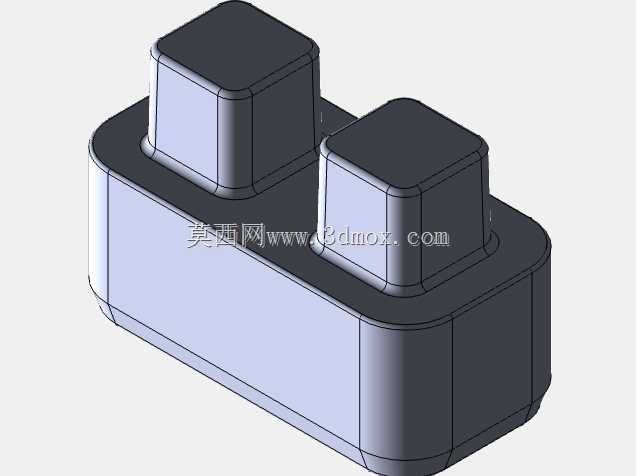

　　在低压配电、小型电源集成的布线作业场景里，这类双凸台结构的网格组织块，主要承担线束分隔、点位固定、绝缘隔离的实际作用，常见于小型电源变压器的输出端布线整理、桌面型电控模块的接线位排布场景，用来替代零散的扎带固定方式，让多路线缆的接驳点位保持规整的间距，避免不同线芯之间因晃动、挤压出现绝缘层磨损短路的问题。从结构设计逻辑来看，整体采用一体式圆角基座搭配两个等截面方形凸台的布局，基座底部做了全周圆角过渡，没有尖锐的直角棱边，一方面是在注塑成型阶段可以减少应力集中点，降低塑件冷却过程中出现翘曲、缩痕的概率，另一方面在安装布线时也不会刮伤线缆的绝缘外皮，适配现场装配的操作需求。两个方形凸台沿基座长度方向错位排布？不，是沿基座长度方向并列排布，凸台的顶面为平整平面，侧面同样做了小圆角包边，凸台与基座的衔接位置做了渐变圆弧过渡，避免衔接处出现壁厚突变，保证注塑成型时料流填充顺畅，减少结合线的产生，提升结构整体的抗冲击强度。从安装边界来看，基座的底面为完整平面，可直接贴合在变压器外壳的安装平面、电控盒的内部安装板上，可通过双面胶粘接、侧边卡扣卡接或者小规格螺丝贯穿基座预留的隐藏孔位完成固定，不需要额外设计复杂的安装支架，适配厚度1mm到3mm的常规钣金安装板、ABS材质电控盒内壁的安装场景。

　　凸台的尺寸设计匹配常规2.5平方毫米以下的单芯线、多股软线的卡接固定需求，两个凸台之间的预留间隙刚好可以容纳两路线缆的接驳端子，不会出现端子互相挤压导致接触不良的问题。在实际使用过程中，这类组织块可以单独使用，也可以多个沿长度方向拼接排布，组成多点位的线束整理阵列，比如在多组输出的小型电源变压器上，可根据输出回路的数量，搭配对应数量的1X1规格单凸台块与1X2双凸台块，灵活组合成适配实际回路数的布线基座，不需要针对不同回路数单独开模制作整体式布线座，大幅降低小批量定制电源的配件成本。

　　设计阶段需要重点关注的尺寸公差包括凸台的高度公差、基座的平面度公差，凸台高度如果偏差过大，会导致卡接在线槽里的线缆出现高低错位，盖合电控盒上盖时容易压伤线芯；基座平面度如果超差，安装后会出现翘曲，导致固定不牢，长期受设备振动影响容易出现移位。另外整体材质选用阻燃ABS材质，满足UL94-V0的阻燃等级要求，在电源类配件的应用场景里，即使周边出现局部高温、打火情况，也不会快速引燃，符合低压电控配件的安全要求。结构壁厚设计保持均匀，基座主体壁厚控制在2mm左右，凸台位置的壁厚与基座保持一致，避免因壁厚差异导致成型后出现缩水凹痕，影响外观与装配精度。

　　在三维建模过程中，所有的圆角特征需要保持参数化关联，调整整体尺寸时可以同步更新圆角大小，不需要逐个特征修改，提升后续衍生规格的设计效率，比如后续开发1X3、1X4规格的多凸台组织块时，可以直接沿用现有基座的截面轮廓、凸台的特征参数，只需要调整基座长度、增加对应数量的凸台即可，大幅缩短同系列产品的开发周期。这类结构看似简单，实则在小型电源、桌面电控设备的布线环节里承担着非常重要的作用，规整的布线不仅能提升设备内部的整洁度，更能减少线缆故障的排查难度，提升设备长期运行的可靠性，很多小型电源产品的故障恰恰是因为内部布线杂乱，线芯互相摩擦破损导致短路，这类模块化的网格组织块就是从结构层面解决这类隐患，不需要依赖装配工人的布线经验，只要按照卡位固定线缆，就能保证线间距离符合安全规范。
