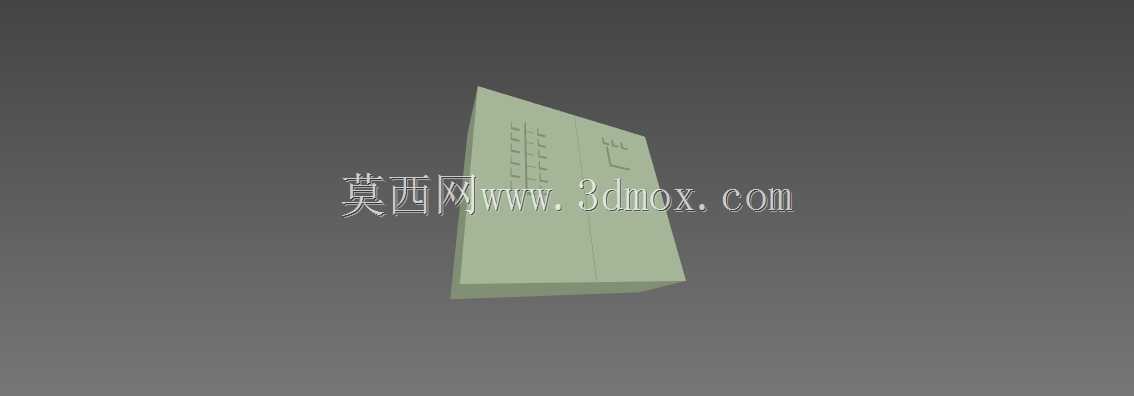

EPLAN标准80*70*25cm电气安装面板

　　在低压配电、工业控制柜集成以及现场电气改造项目里，这类标准化尺寸的电气面板是柜内元件排布、走线规整的核心承载构件，日常做项目时经常会碰到非标准柜体内需要定制适配面板的情况，提前建好对应尺寸的三维模型，能在装配阶段提前规避元件干涉、走线空间不足的问题，不用等到现场开孔安装才发现尺寸偏差返工。这款面板的外形尺寸严格遵循807025cm的常规柜体适配规格，厚度方向预留的25cm纵深，刚好能容纳常规断路器、接线端子排、小型继电器等元件的安装深度，不会出现元件突出柜内影响柜门闭合的情况，面板边缘做了折边处理，既提升了整体结构刚度，避免大尺寸薄板在安装元件后出现翘曲变形，也能在安装时和柜体框架的贴合面更平整，减少缝隙带来的防尘防护等级下降问题。

　　设计这类面板的时候，首先要考虑的是安装孔位的通用性，面板上预留的元件安装位按照常规电气元件的排布间距做了规划，不同回路的元件之间预留了足够的爬电距离，强电回路和弱电信号回路的安装区域做了物理分隔，避免运行时出现电磁干扰影响信号采集精度。面板表面的标识区域做了凹陷处理，后期粘贴回路标识标签的时候不会因为摩擦导致标识脱落，运维人员巡检时能快速定位对应回路，减少故障排查的时间。从实际使用场景来看，这类面板不仅能用在落地式动力配电柜里，也能适配壁挂式控制箱的安装需求，只要对应柜体的安装框架尺寸匹配，不需要额外做开孔修改就能直接装配，大幅缩短现场施工的周期。

　　做三维建模的时候，要特别注意面板上的安装腰型孔的公差预留，腰型孔的长度方向预留3mm的调节余量，能抵消柜体框架焊接时产生的尺寸误差，避免安装时孔位对不上需要重新扩孔的问题，面板的折边圆角按照常规钣金加工的R2圆角处理，既符合钣金加工的工艺要求，也能避免安装时锋利的边角划伤施工人员。另外面板背部预留的走线槽安装位，和面板正面的元件出线孔位置一一对应，二次线可以直接从元件接线端通过出线孔进入背部走线槽，不用在现场额外开孔走线，柜内布线能做到横平竖直，符合电气施工的验收规范。

　　很多刚入行的结构设计人员做这类面板的时候，经常会忽略元件的操作空间预留，比如断路器手柄的操作高度、转换开关的旋转半径，这款面板在设计时就把每个元件的操作空间做了碰撞校验，所有操作元件的操作范围内都没有其他构件遮挡，操作人员在柜前操作时不需要额外侧身或者拆除其他元件就能完成分合闸、参数调整的操作。还有面板的接地螺柱预留，在面板左下角预留了M6的接地螺柱，安装时可以直接用黄绿接地线把面板和柜体接地排可靠连接，避免面板因为感应电带电引发安全隐患，这个细节在很多非标准设计里经常被遗漏，后期验收时往往需要整改，提前在模型里把这个结构做进去，能减少后期的设计变更。从安装边界来看，面板的整体安装尺寸和柜体框架的安装立柱间距完全匹配，安装时只需要用M5的自攻螺丝或者柜用卡扣就能固定，不需要额外焊接安装支架，不管是新柜组装还是旧柜改造替换，都能快速完成装配。面板表面的平整度控制在每米1mm的平面度公差以内，安装大尺寸的仪表或者显示屏的时候，不会因为面板不平整导致仪表外壳受力不均出现损坏，也能保证仪表显示面和柜门面的平行度，外观更规整。
