电源变压器用平斯安装固定钣金结构件

项目分类:变压器 发布时间:2025-02-20 ID:945026
  • 电源变压器用平斯安装固定钣金结构件
  • 电源变压器用平斯安装固定钣金结构件

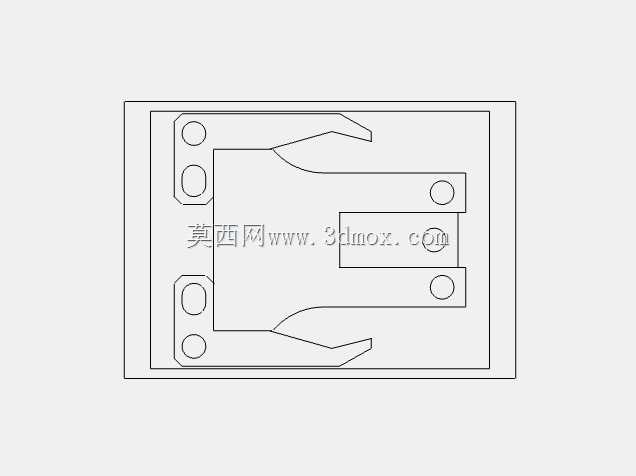

  这款钣金结构件主要应用于中小功率电源变压器的安装固定场景,在开关电源、线性电源模块、工控设备内置供电单元中,承担变压器本体与设备壳体、安装基板之间的连接定位作用,避免变压器在设备运输、运行振动过程中出现位移、引脚脱焊等问题,同时可辅助约束变压器的安装间隙,为周边布线、绝缘防护预留足够安全距离。从结构设计来看,该零件采用对称式布局,左侧设置两列共四个安装孔位,其中上下两个为圆形通孔,中间两个为腰型孔,这种孔位组合可以抵消钣金加工、基板安装孔的位置公差,安装时可通过腰型孔微调固定位置,降低装配对位难度,适配不同批次基板的孔位偏差,无需额外修配即可完成装配。

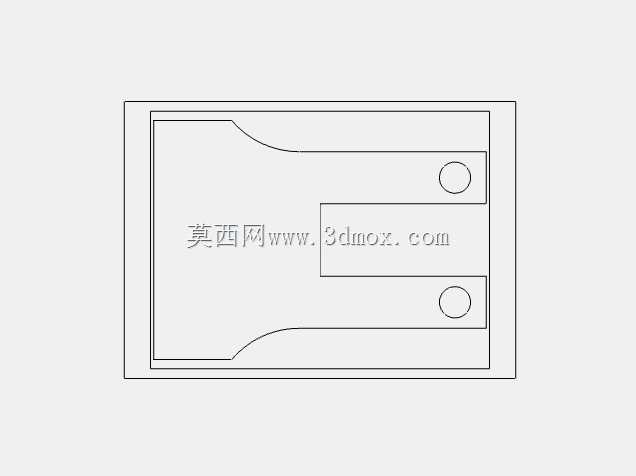

  右侧的卡接结构采用内凹式卡槽设计,上下对称的弧形导向边可以在变压器推入时起到引导作用,卡槽端部的两个圆形定位凸点可卡入变压器本体预设的定位凹槽内,实现无额外紧固件的预固定,减少装配时的零件扶持步骤,提升流水线装配效率。零件整体采用平板冲压成型工艺,无复杂折弯、拉伸结构,原材料选用常规冷轧钢板即可满足强度要求,冲压工序仅需落料、冲孔两道核心工序,加工成本低,适合批量生产,成型后可根据使用场景选择镀锌、喷塑等表面处理方式,适配不同设备的内部防腐、绝缘要求。从安装边界来看,零件整体外轮廓为矩形,安装时左侧孔位对应设备基板的固定柱,右侧卡槽完全包覆变压器侧边的定位凸台,安装完成后零件与变压器本体之间预留0.2mm左右的间隙,避免钣金件与变压器铁芯、绕组直接接触造成绝缘层磨损,同时零件厚度选用1.2mm冷轧板,既可以保证足够的结构强度,承受变压器自重及运行时的振动载荷,又不会占用过多设备内部空间,适配厚度空间受限的紧凑型电源模块设计。

  在实际选型应用中,该结构件适配额定功率50W至200W的卧式安装电源变压器,安装时需先将零件通过左侧孔位固定在设备基板上,再将变压器沿卡槽导向边推入,直至定位凸点卡入卡槽端部的定位孔,后续即可进行变压器引脚焊接、接线等工序,相比传统的螺丝直接固定变压器的方式,这种卡接加侧边固定的结构可以减少变压器本体的开孔数量,避免破坏变压器的铁芯结构与绕组绝缘层,同时装配效率提升40%左右,在批量生产的工控电源、消费电子内置电源产品中具备较高的应用价值。

  设计过程中重点考量了冲压加工的工艺可行性,所有孔位的边距、孔间距均满足冲压模具的强度要求,弧形导向边的曲率经过反复验证,既可以保证推入时的导向顺滑度,又不会出现卡滞、零件变形的问题,腰型孔的长度设置为3mm,足够覆盖常规加工公差带来的位置偏差,同时不会因孔过长导致固定后零件出现窜动。零件的平面度要求控制在0.1mm以内,避免安装后出现翘曲导致变压器安装倾斜,影响引脚与PCB板的焊接对位,所有孔位均采用无毛刺冲孔工艺,防止安装时毛刺刺破绝缘垫片、导线绝缘层造成短路隐患。在设备运行过程中,该结构件还可起到一定的散热辅助作用,金属材质的钣金件与变压器外壳接触后可将部分热量传导至设备基板,增大散热面积,降低变压器的运行温升,延长变压器的使用寿命。针对不同安装方向的需求,该零件的对称结构也支持上下翻转安装,适配不同走线方向的电源布局设计,无需重新开模即可满足多种设备的安装要求,具备较强的通用性。
