桌面级小型数控雕刻铣削加工设备结构

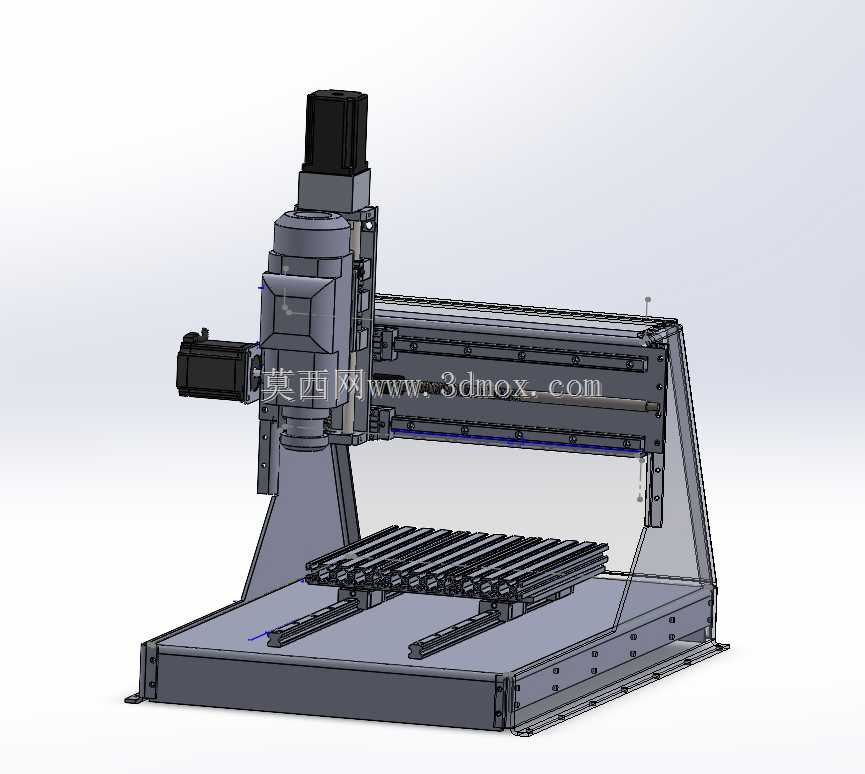

　　这款小型数控加工设备的结构设计，核心瞄准小尺寸工件的精密加工场景，在个体工坊、教学实训、小批量打样领域有着极高的适配性，区别于大型工业机床的占地广、安装要求高的特性，这款设备可以直接放置在常规工作台面上使用，不需要额外做地基固定，对使用场地的承重、空间要求极低。从结构布局来看，采用了固定龙门式的框架设计，床身底座为整体式焊接钢结构，通过加强筋布局分散加工过程中的切削振动，底座上预留了T型槽安装位，可适配不同规格的工装夹具，也可直接加装真空吸附平台用于板材类工件的固定，工作台的Y向传动采用双导轨支撑结构，配合滚珠丝杠传动，保证行程范围内的移动直线度，避免单侧受力带来的运行偏差。

　　Z轴滑台搭载在X向横梁上，主轴安装座预留了标准的ER夹头主轴安装位，可根据加工需求更换不同功率的高速主轴，适配木工雕刻、软金属铣削、塑料板材切割等不同加工工况，X向横梁采用了倾斜式的支撑结构，在减轻整体重量的同时保证横梁的刚性，避免Z轴伸出过长时出现的让刀问题。设计过程中充分考虑了日常维护的便利性，所有传动部件的润滑注油点都设置在设备外侧，不需要拆解外罩即可完成定期保养，丝杠和导轨都配备了防尘折布，可阻挡加工过程中产生的切屑、粉尘进入传动副，延长部件使用寿命。设备的电气安装腔设置在底座后侧的空腔内，预留了驱动器、开关电源、控制板的安装位，走线槽沿床身内壁布置，避免运动部件刮擦线缆，整体走线布局清晰，方便后期的故障排查与元件更换。

　　从安装边界来看，设备整体占地尺寸控制在常规桌面可容纳的范围，底座底部预留了可调脚杯安装位，可快速调平设备，不需要额外的安装附件，工作台面的有效加工行程覆盖了日常小尺寸工件的加工需求，可满足手板件加工、工艺雕刻、教学演示、小型零件批量生产等多种使用需求。在实际使用场景中，这类小型数控设备可替代人工完成复杂轮廓的铣削、雕刻、钻孔工序，相比手动加工的精度一致性更好，加工效率更高，对于加工行程内的亚克力、铝型材、木材、工程塑料等材质都能实现稳定加工，主轴转速可根据加工材质调整，避免材质烧糊或者刀具崩损的问题。

　　设备的限位开关安装在各轴的行程两端，具备硬限位保护功能，可防止运动过程中出现超程撞机的问题，原点开关的安装位置经过反复校准，保证每次开机回零的位置精度，重复定位精度可满足常规小型零件的加工公差要求。整体结构没有冗余的设计部件，所有钣金件、机加工件都具备可加工性，没有特殊工艺要求的异形结构，生产组装难度低，适合小批量量产或者个人DIY组装使用，各轴的电机安装座采用标准化的接口设计，可适配不同规格的步进电机或者伺服电机，用户可根据自身的精度、预算需求灵活选配动力元件，不需要对安装结构做二次修改。
