50cc边境控制固定翼无人机构型设计

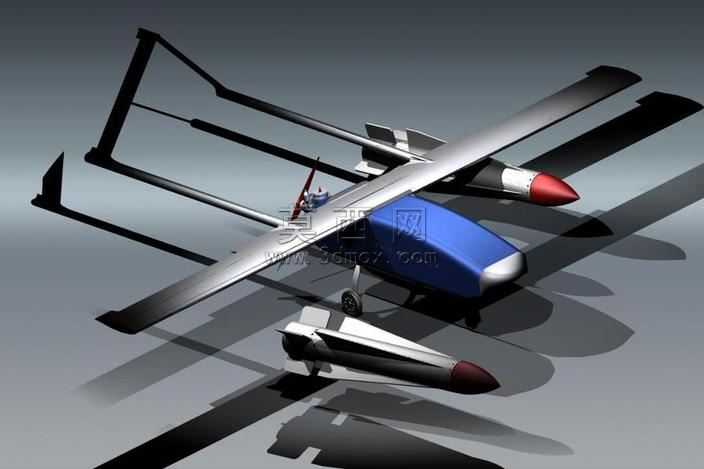

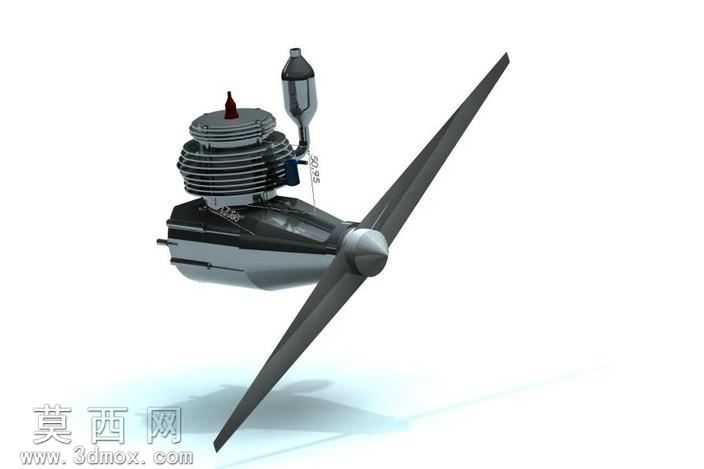

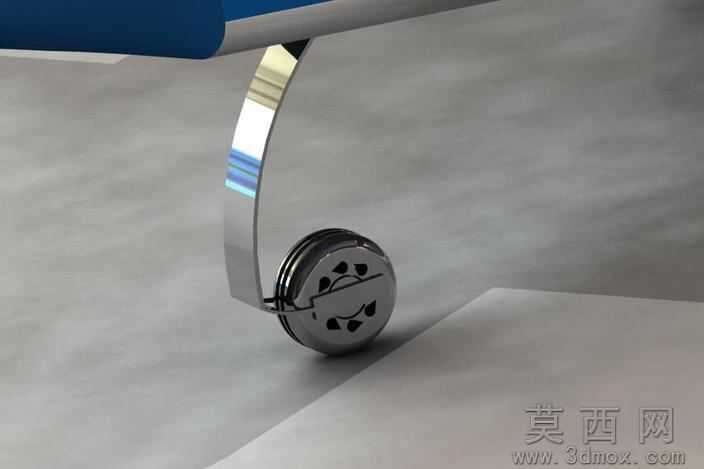

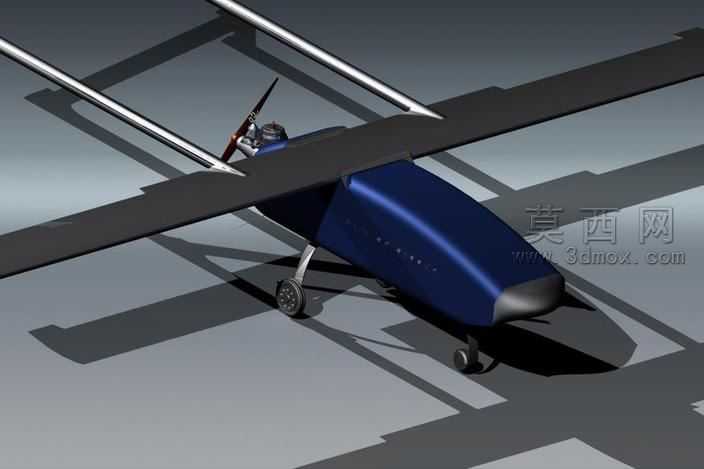

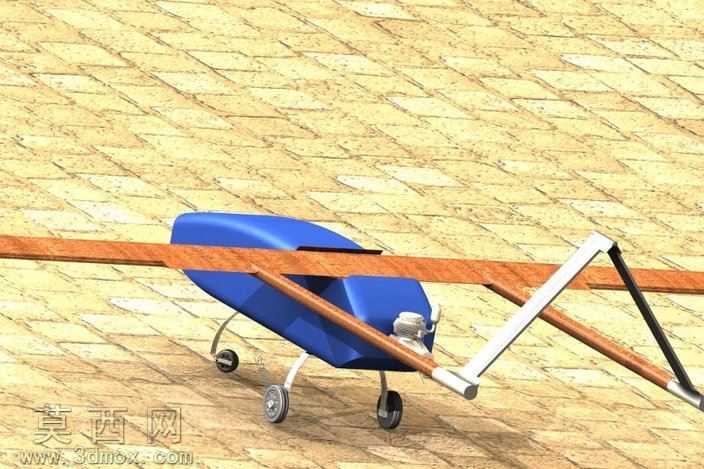

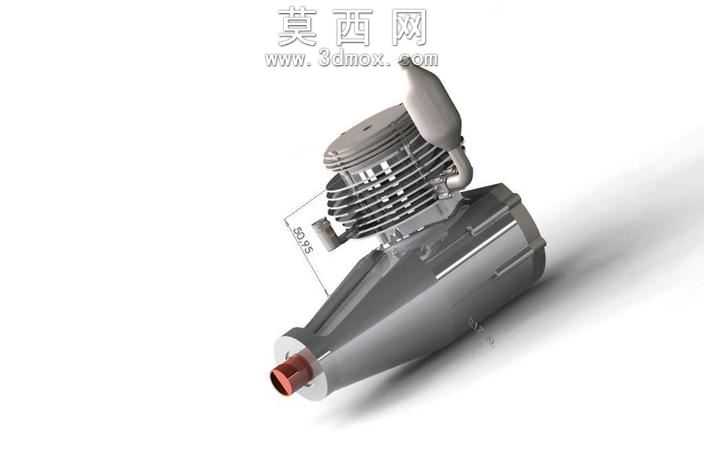

本模型为油动固定翼边境控制无人机三维设计成果，建模阶段采用自顶向下的设计思路，首先完成整体气动布局的骨架搭建，确定上单翼、尾推式动力、后三点式起落架的整体构型，匹配50cc排量油动动力单元的安装尺寸预留动力舱空间，确保动力输出轴线与机身中轴线重合，避免飞行过程中产生额外偏航力矩。机身主体采用流线型曲面建模，通过多段曲率连续的曲面拼接构建出减阻外形，机头部位做圆弧收窄处理，降低正面飞行风阻，机身中段预留航电设备、燃油箱的安装腔体，腔体边缘做加厚处理提升结构强度，同时预留设备检修口的安装位，方便后期内部器件的维护更换。机翼部分采用平直翼构型设计，通过两根平行金属撑杆与机身下部连接，撑杆与机翼、机身的连接位置做加强凸台结构，模拟真实机型的受力传递路径，机翼后缘预留舵面安装的铰接位，可匹配副翼舵机的安装结构。尾翼组件包含水平尾翼与垂直尾翼，均采用对称翼型设计，与机身尾部通过一体化连接结构成型，保证尾翼的气动控制效率。起落架采用后三点式布局，主起落架为单轮结构搭配减震支柱，安装于机身下部靠前位置，尾轮为小型万向轮结构，安装于机身尾部下方，起落架轮组做细节还原，包含轮胎纹理、轮毂辐条、轮轴连接结构，模拟真实起降过程中的承重与转向功能。动力单元还原了50cc排量航模发动机的外部结构，包含发动机缸体、散热鳍片、螺旋桨桨毂、两叶螺旋桨的细节，螺旋桨做曲面扭转设计，匹配真实桨叶的气动攻角。材质渲染阶段，机身主体采用深蓝色哑光金属漆材质，模拟航空铝合金蒙皮的质感，表面添加细微的颗粒纹理还原真实涂装效果；机翼、尾翼采用黑色哑光复合材料材质，撑杆采用亮面抛光金属材质，起落架轮胎采用黑色橡胶材质搭配深灰色金属轮毂，发动机部分做金属烧色与油污做旧效果，提升模型的真实感。渲染场景采用影棚布光，通过主光源、补光、轮廓光的组合，凸显机身曲面的光影过渡，地面投射柔和阴影，完整展现无人机的整体构型与结构细节，整体模型结构完整，各部件比例协调，可用于航空科普展示、无人机方案验证、巡检类无人机的前期构型参考。
