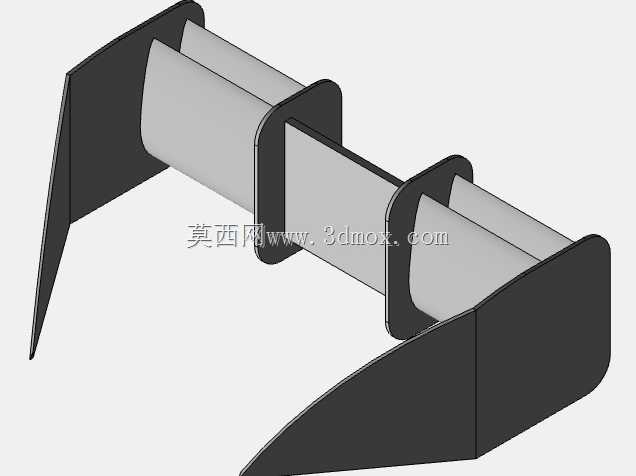

电源变压器绕组排布结构三维设计

项目分类:变压器 发布时间:2025-02-20 ID:945075
  • 电源变压器绕组排布结构三维设计
  • 电源变压器绕组排布结构三维设计
  • 电源变压器绕组排布结构三维设计
  • 电源变压器绕组排布结构三维设计

  在工业电气控制、民用电子设备供电回路里,电源变压器是实现电压等级转换、电气隔离的核心无源器件,小到消费类电子的适配器供电,大到工业控制柜的控制回路供电、低压配电的局部电压转换,都离不开这类器件的可靠运行,其结构设计的合理性直接决定了供电稳定性、温升表现、抗干扰能力以及长期运行的寿命。做这类器件的三维结构设计时,首先要锚定实际安装场景的边界约束,比如PCB板载安装的小型电源变压器,要预留引脚焊盘的对位公差,本体与周边电解电容、散热片的安全电气间隙不能小于3mm,避免高压爬电风险;如果是柜内导轨安装的款式,还要匹配标准DIN导轨的卡扣尺寸,本体高度不能超出柜内走线槽的预留空间,同时要给接线端子留出足够的手部操作空间,方便现场接线与后期维护。

  从功能实现的逻辑来看,电源变压器的核心是通过铁芯的磁耦合完成原副边的能量传递,设计时首先要确定铁芯的叠片形式与窗口面积,EI型叠片铁芯成本低、绕制工艺成熟,适合小功率控制回路使用,对应的绕组排布要考虑原副边的绝缘隔离距离,原边高压绕组通常绕制在靠近骨架内侧的位置,副边低压绕组绕制在外层,中间要加足够层数的绝缘聚酯薄膜,避免高压击穿;如果是对漏磁要求高的音频供电或者精密测量回路供电场景,还要采用环形铁芯或者R型铁芯的结构,绕组均匀绕制在铁芯环上,能大幅降低漏磁带来的周边电路干扰。绕组的出线端设计要匹配实际接线需求,板载安装的款式采用直插式引脚,引脚直径要对应PCB过孔的尺寸,引脚伸出长度要满足波峰焊的吃锡要求,同时引脚的排布要符合安规要求,原副边引脚之间的距离要满足电气间隙标准,不能出现安规距离不足的问题;如果是引线式的变压器,出线位置要做应力消除结构,避免拉扯引线导致绕组断线,引线的线径要匹配额定电流的载流要求,避免长期运行时引线过热。

  外形尺寸的把控上,要结合额定功率来核算铁芯尺寸与绕组的绕线空间,比如5W功率的小型电源变压器,整体本体长度控制在45mm以内,宽度35mm左右,高度30mm上下,既能满足功率输出的磁路需求,也不会占用过多的安装空间;功率稍大的50W控制变压器,整体尺寸要控制在100mm×80mm×90mm的区间内,同时要在铁芯与骨架之间预留散热间隙,避免长期满负载运行时温升过高导致绝缘老化加速。设计过程中还要考虑生产工艺的可行性,骨架的拔模斜度要符合注塑生产的要求,绕线槽的宽度要匹配绕线机的走线精度,避免绕线时出现压线、叠线不均的问题,铁芯叠片的装配公差要控制在0.1mm以内,减少铁芯的气隙,降低空载电流与铁损。

  另外还要考虑不同应用场景的特殊要求,比如在潮湿环境下使用的变压器,绕组要做浸漆处理,对应的三维结构里要预留浸漆后的漆膜厚度空间,避免装配时出现尺寸干涉;在有振动的设备上使用的变压器,要在安装脚位置增加减震垫的安装位,同时绕组要做浸漆固化处理,避免振动导致绕组松散、绝缘破损。很多刚接触电气结构设计的工程师容易忽略变压器的安装方向对周边电路的影响,实际上变压器的漏磁方向和铁芯的排布方向直接相关,三维建模时就要提前确定安装方位,让漏磁方向避开周边的敏感信号线路,减少对模拟信号、弱信号回路的电磁干扰,同时要标注清楚安装孔的位置公差,保证批量生产时的装配一致性,不会出现孔位错位导致无法安装的问题。还要考虑绝缘结构的设计,原副边之间的绝缘层不仅要满足耐压要求,还要在三维结构里体现出绝缘档板的位置,避免绕线时漆包线滑出导致原副边短路,骨架的材质要选用耐高温的阻燃工程塑料,满足长期高温运行下的结构强度要求,不会出现骨架变形导致绕组移位的问题。
