RTM工艺游艇储物柜玻璃纤维GRP模压组件

　　在中小型游艇的舱室配套构件生产环节，储物柜盖这类需要兼顾耐候性、结构强度与成型精度的部件，长期以来依赖RTM树脂传递模塑工艺实现批量稳定生产，本次涉及的GRP玻璃纤维增强塑料部件，正是针对游艇舱内储物舱口密封盖场景开发的成型工装与成品组合结构。从实际应用场景来看，游艇舱室内的储物柜盖长期处于高盐雾、高湿度的海洋环境中，同时需要承受人员倚靠、物品放置带来的局部载荷，还要满足舱口的密封防水要求，避免舱内储物被飞溅的海水或冷凝水侵蚀，因此对构件的尺寸一致性、材料致密性、边缘密封精度都有极高要求。

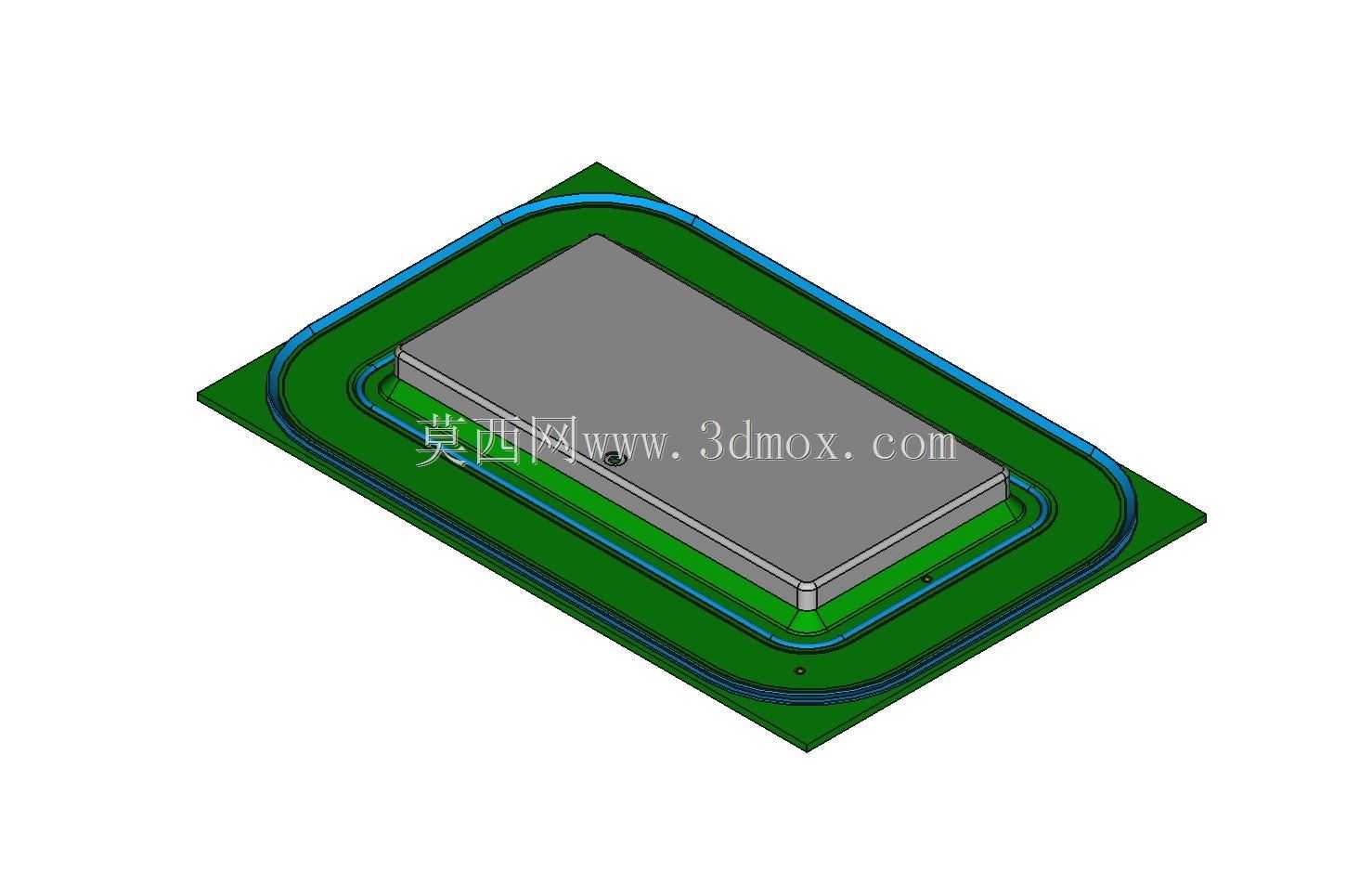

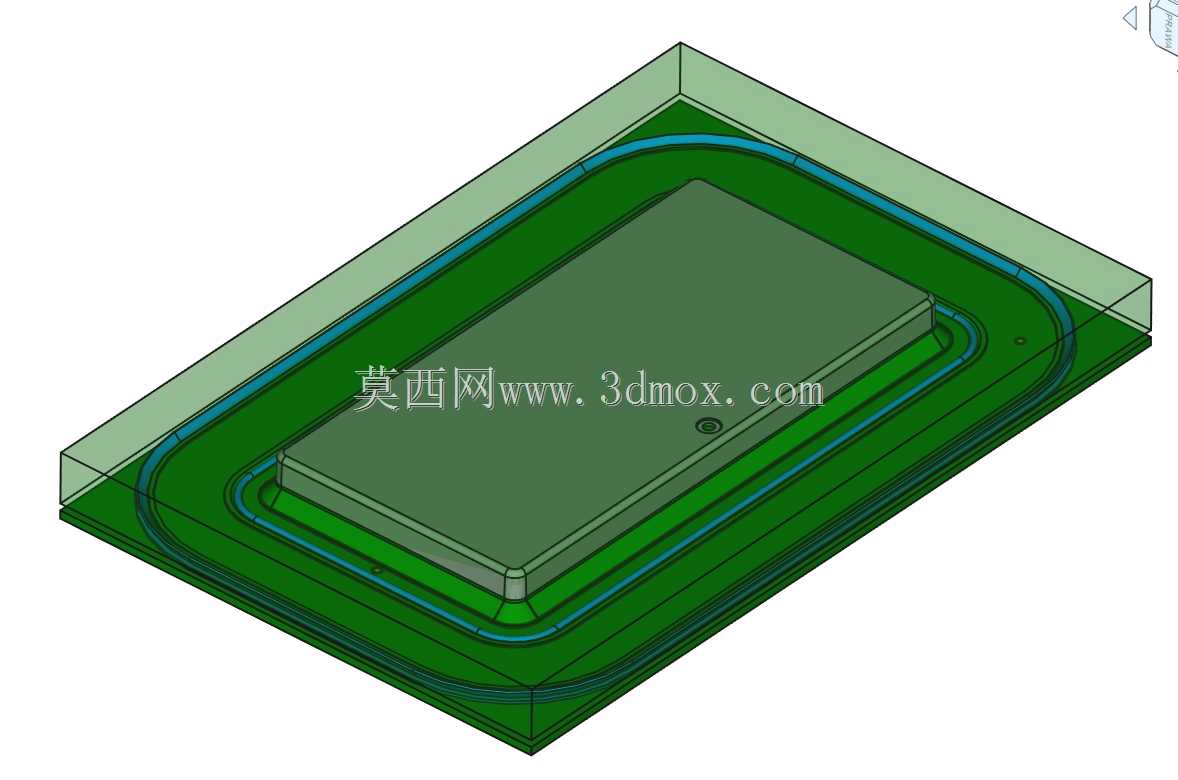

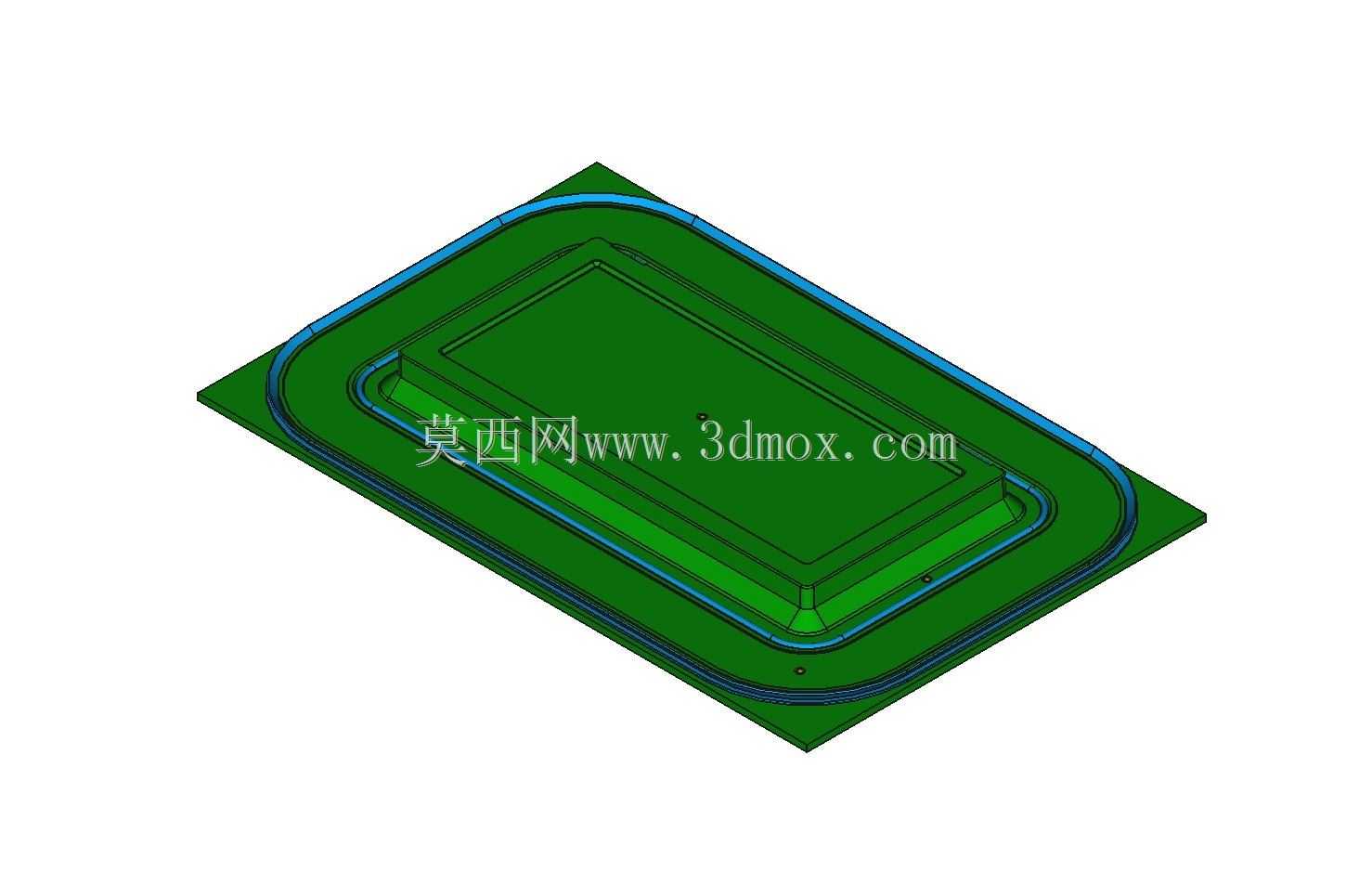

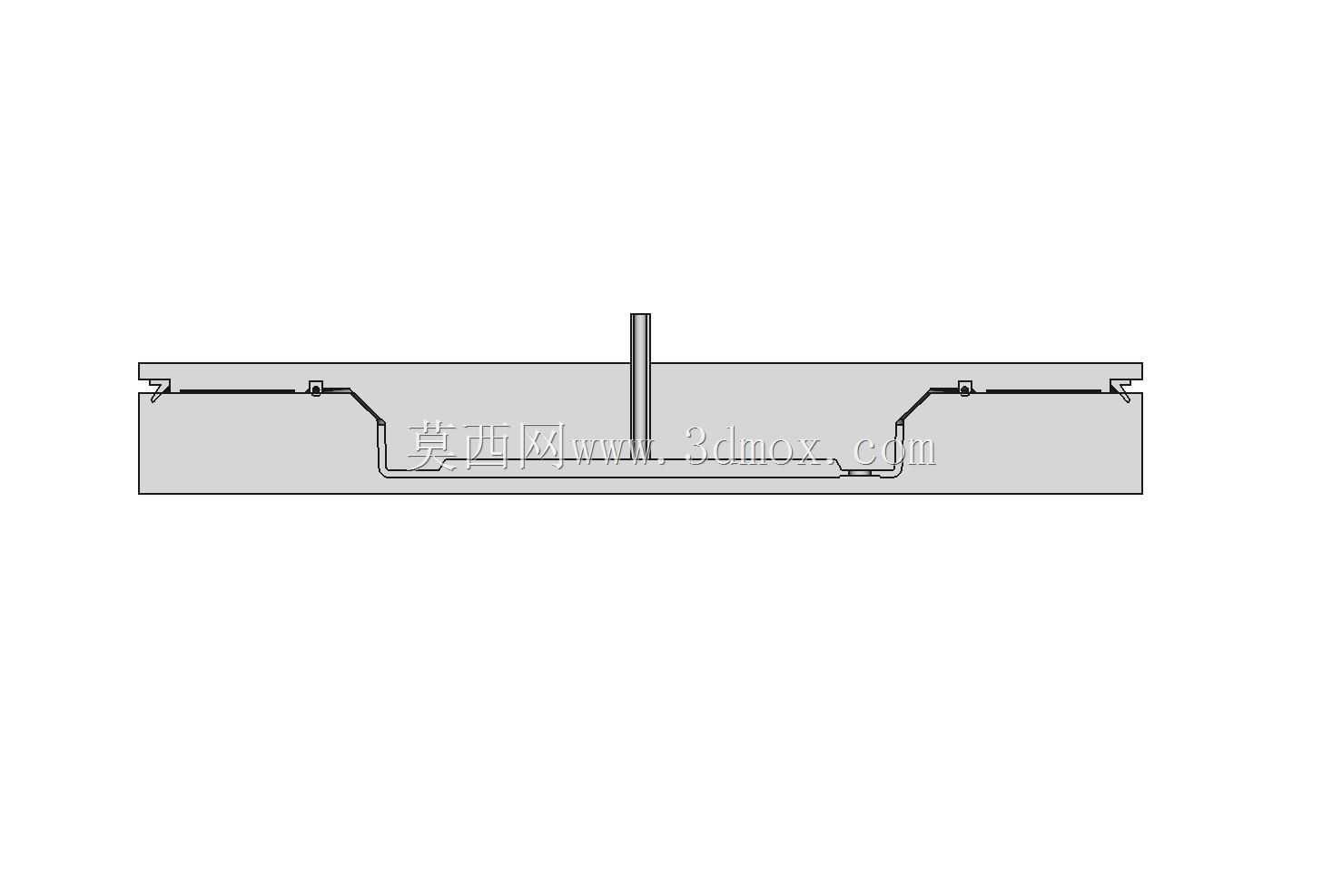

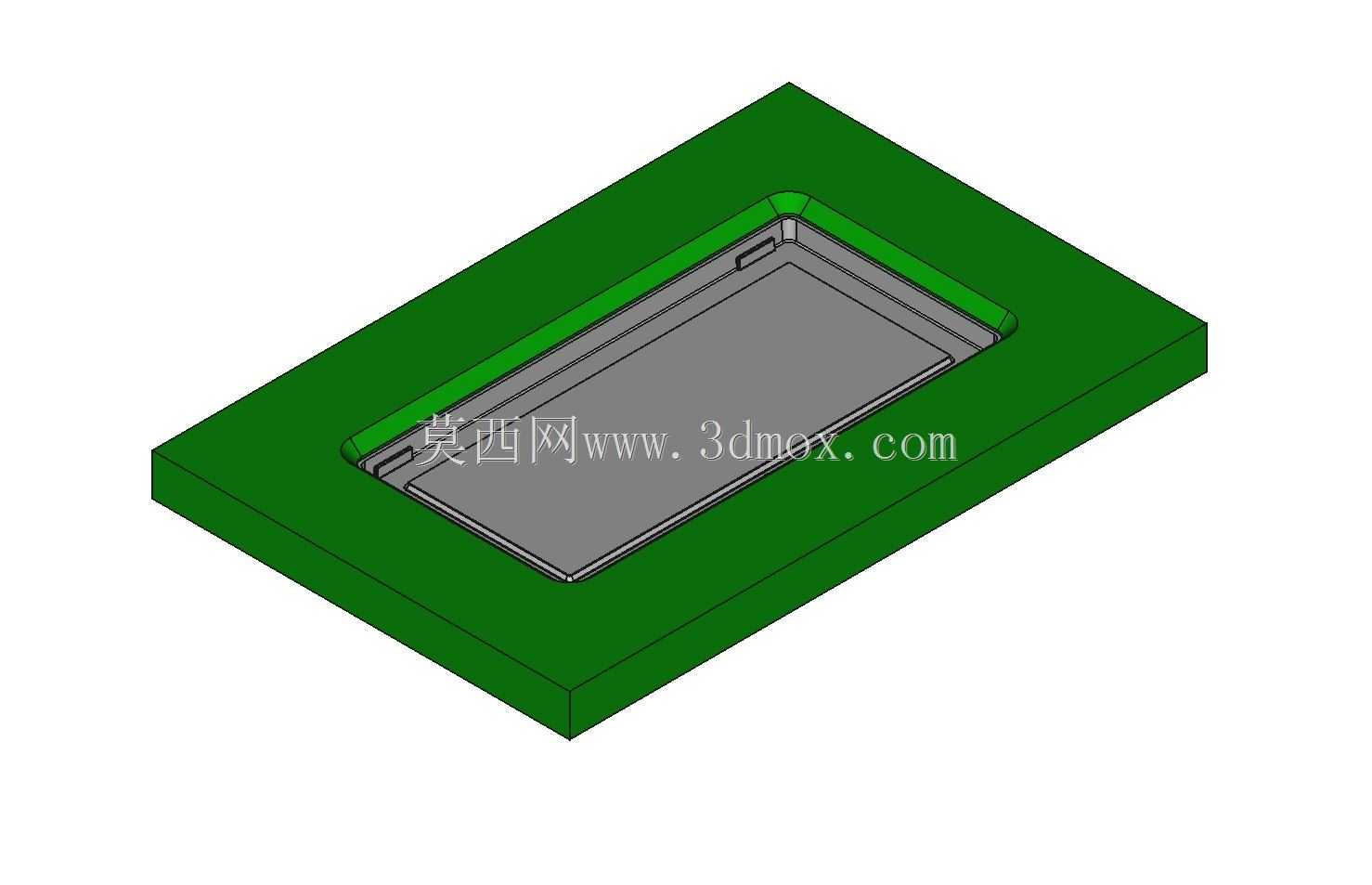

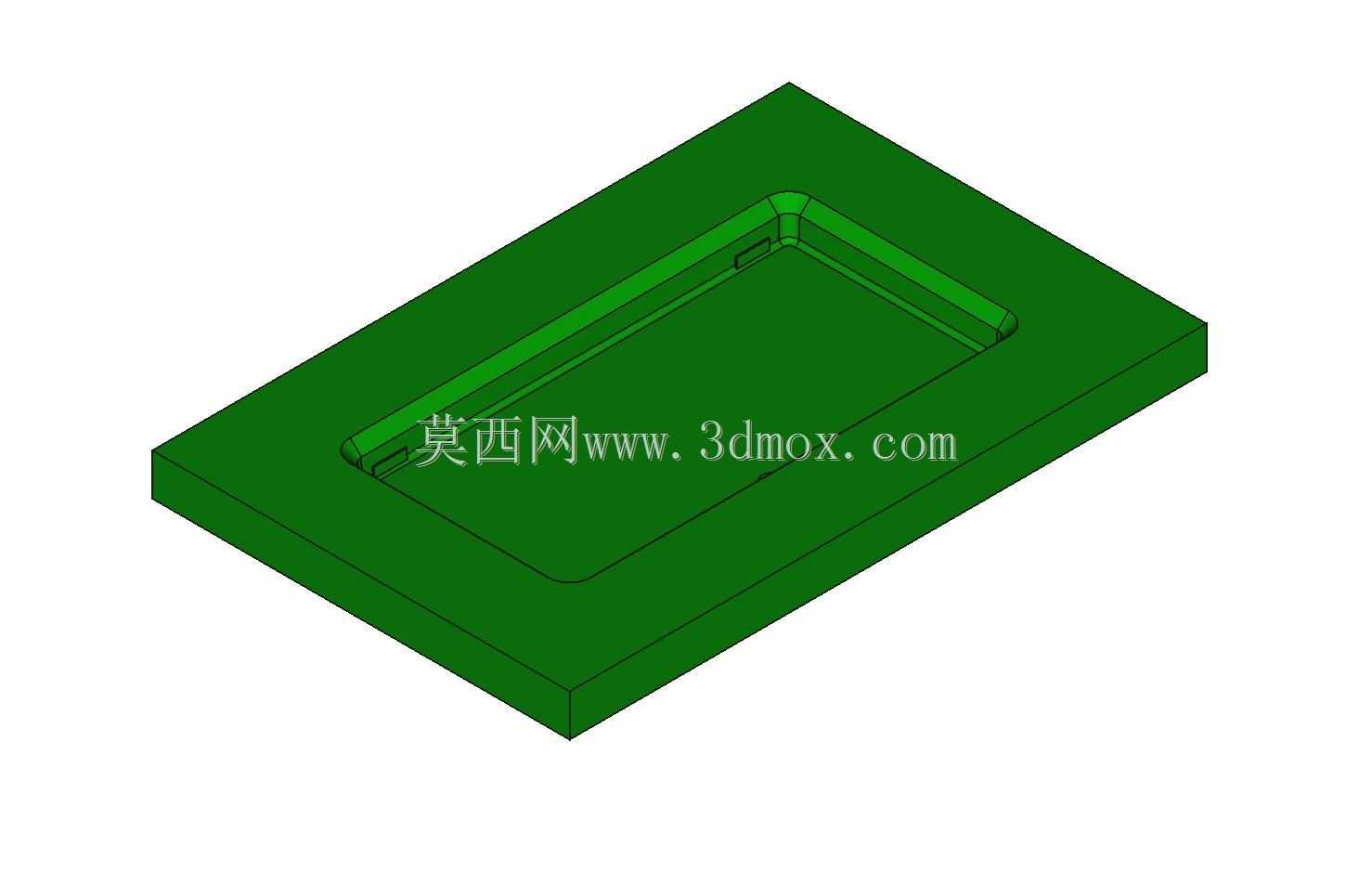

　　这套结构包含外侧阴模与内侧阳模两部分核心成型工装，合模后形成的模腔恰好对应储物柜盖的整体外形，模腔边缘预留了密封胶条的安装槽位，同时集成了树脂注射喷嘴与真空抽气接口，匹配RTM工艺的真空辅助成型流程，能够保证玻璃纤维预成型体在模腔内被树脂充分浸润，避免出现干斑、孔隙等影响结构强度的缺陷。从设计思路上看，整套模具的分型面设置在储物柜盖的外缘翻边位置，既方便成型后的脱模操作，也能让合模溢料集中在翻边外缘，减少后续修边的工作量；模具内部的流道设计沿着盖体的长轴方向对称布置，树脂注入后可以沿着流道均匀向两侧扩散，配合边缘的真空抽气口形成稳定的流动前沿，保证玻璃纤维层的浸润均匀性，不会出现局部树脂富集或缺胶的问题。

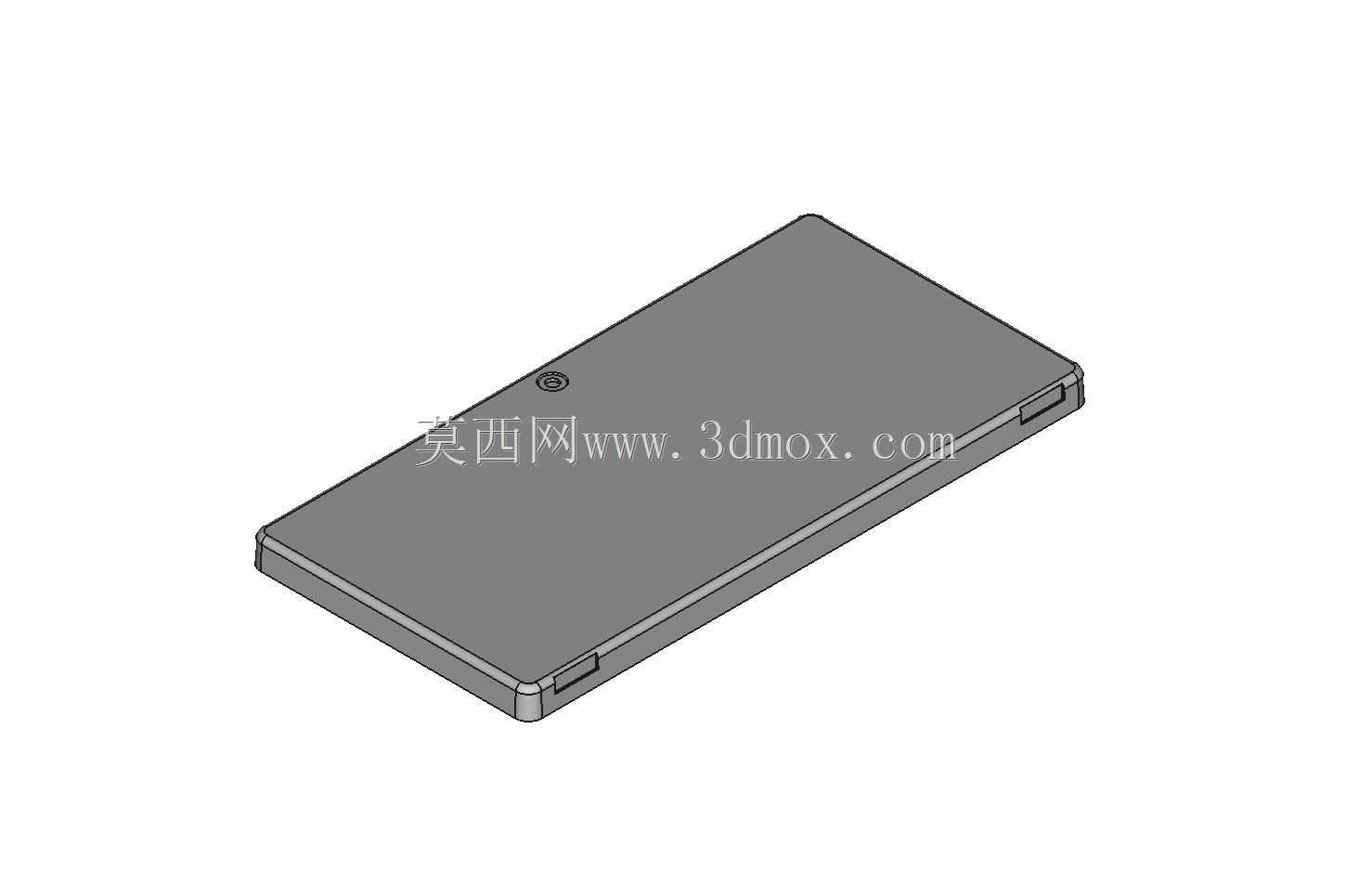

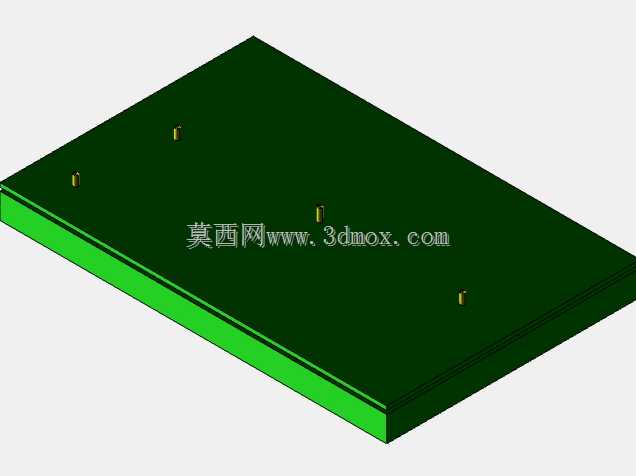

　　盖体本身采用带圆角的矩形平板结构，边缘设置一圈凸起的密封筋，安装时可以嵌入舱口的密封胶条内，实现可靠的水密效果；盖体内侧设计了网格状的加强筋结构，在不增加整体壁厚的前提下提升了构件的抗弯刚度，避免人员踩踏或放置重物时出现凹陷变形，同时也能减少材料用量，降低构件自重，适配游艇对轻量化的严格要求。从安装边界来看，盖体的外缘尺寸与游艇舱室预留的舱口尺寸完全匹配，翻边位置预留了均匀分布的安装孔位，可以通过不锈钢自攻螺丝或卡扣结构直接固定在舱口框架上，不需要额外的转接件；模具的外形尺寸则根据成型设备的工作台参数设计，模架的安装孔位适配常规RTM成型机的装夹标准，不需要对现有设备进行改造即可直接投入生产。

　　在实际生产过程中，这套模具配合真空辅助系统，可以将成型周期控制在稳定区间，成型后的GRP构件表面光洁度高，不需要大量的后处理工序即可直接进行喷漆或胶衣饰面，能够很好地匹配游艇舱室的内饰风格；同时模具的密封结构经过针对性优化，合模后的缝隙控制在极小范围内，能够有效避免树脂泄漏，减少生产过程中的材料浪费，也能降低成型过程中的VOC排放，符合船舶配套部件生产的环保要求。另外，考虑到游艇上不同位置的储物柜盖尺寸存在差异，这套模具的模芯部分采用可更换设计，只需要更换内侧阳模的成型部分，就可以适配不同厚度或不同加强筋布局的盖体生产，提升了工装的通用性，减少了多规格产品生产的模具投入成本。在结构细节上，盖体的所有转角位置都采用了大圆角过渡，一方面避免玻璃纤维在铺层时出现褶皱，保证纤维的连续性，提升构件的整体强度，另一方面也能减少应力集中，避免构件在长期使用过程中因为振动或载荷冲击出现开裂；模具上的喷嘴位置设置了冷料井结构，能够将注射初期温度较低、混合不均匀的树脂截留，避免进入模腔影响构件质量，真空抽气口位置则设置了树脂截留装置，防止树脂被吸入真空管路造成设备堵塞。
