涡轮式通风防护封盖结构设计

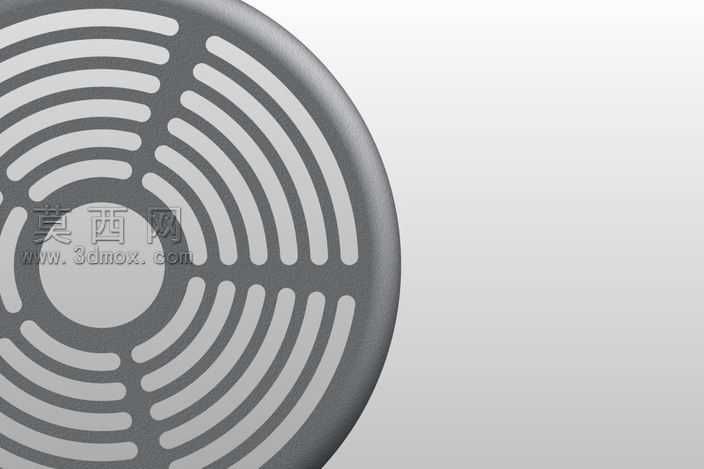

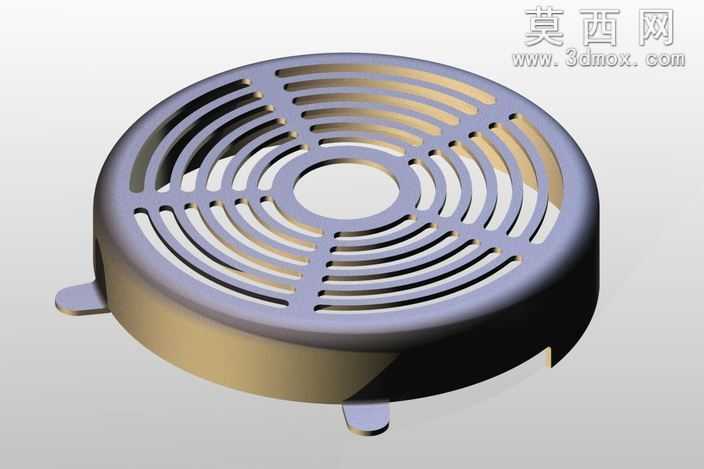

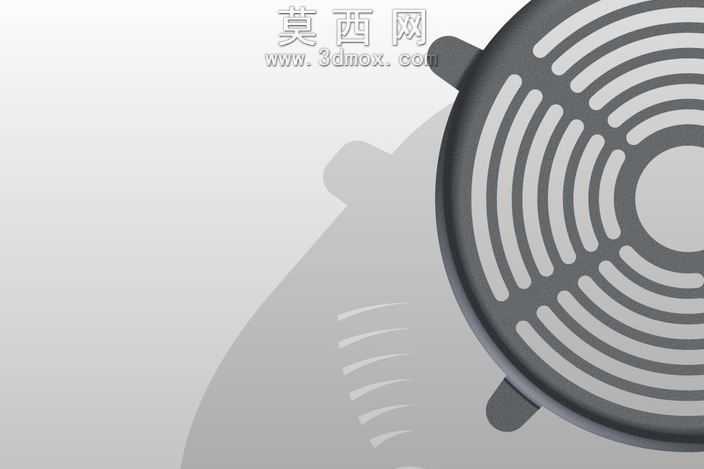

本作品为涡轮式通风防护封盖，采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构的装配适配性与通风防护的双重功能需求。建模阶段首先绘制封盖的圆形基准轮廓，确定整体外径、中心安装孔位、侧边固定卡扣的定位尺寸，通过拉伸特征构建封盖的筒状主体壁厚，保证壳体具备足够的结构强度同时控制整体重量。封盖正面的格栅结构采用环形阵列结合曲线投影的方式生成，以中心孔为圆心排布多组同心弧形通槽，弧形槽的走向匹配涡轮气流的导向逻辑，既能够最大化通风通流面积，减少气流通过时的风阻，又可以通过格栅筋条的均匀排布形成有效防护，阻挡外部异物进入设备内部触碰运转部件。侧边的三个固定卡扣采用与主体一体化的拉伸加圆角处理，卡扣的伸出长度、卡接厚度经过尺寸校核，能够与对应设备的安装卡槽形成稳定卡合，无需额外紧固件即可完成快速装配，卡扣根部做了加厚过渡处理，避免安装拆卸时出现应力断裂。材质设计上主体选用常用的硬质工程塑料，渲染时赋予哑光浅灰的塑料质感，表面做细微的磨砂纹理处理，还原真实注塑件的表面效果，格栅的筋条边缘做微小圆角处理，避免锐边产生的应力集中同时提升外观质感。设计过程中重点考量了通风效率与防护性能的平衡，弧形格栅的间距经过反复调整，既保证手指无法穿过格栅接触内部运转部件，满足安全防护要求，又尽可能减少格栅对气流的遮挡，提升散热通风的效果；封盖的筒身高度经过适配设计，能够完全罩住内部涡轮部件的端部，避免部件外露带来的安全隐患，同时筒身与安装面的贴合处做了微小的止口设计，装配后能够形成稳定的贴合，减少使用过程中的晃动异响。整体建模过程中所有特征均保留参数化关联，后续可根据不同的设备安装尺寸快速调整外径、卡扣位置、格栅密度等参数，适配不同规格的涡轮类通风设备使用，渲染阶段采用柔和的侧上方打光，清晰展现封盖的立体结构、格栅排布细节与卡扣的形态，直观呈现产品的结构特点与外观效果。
