月球Heliostat子系统

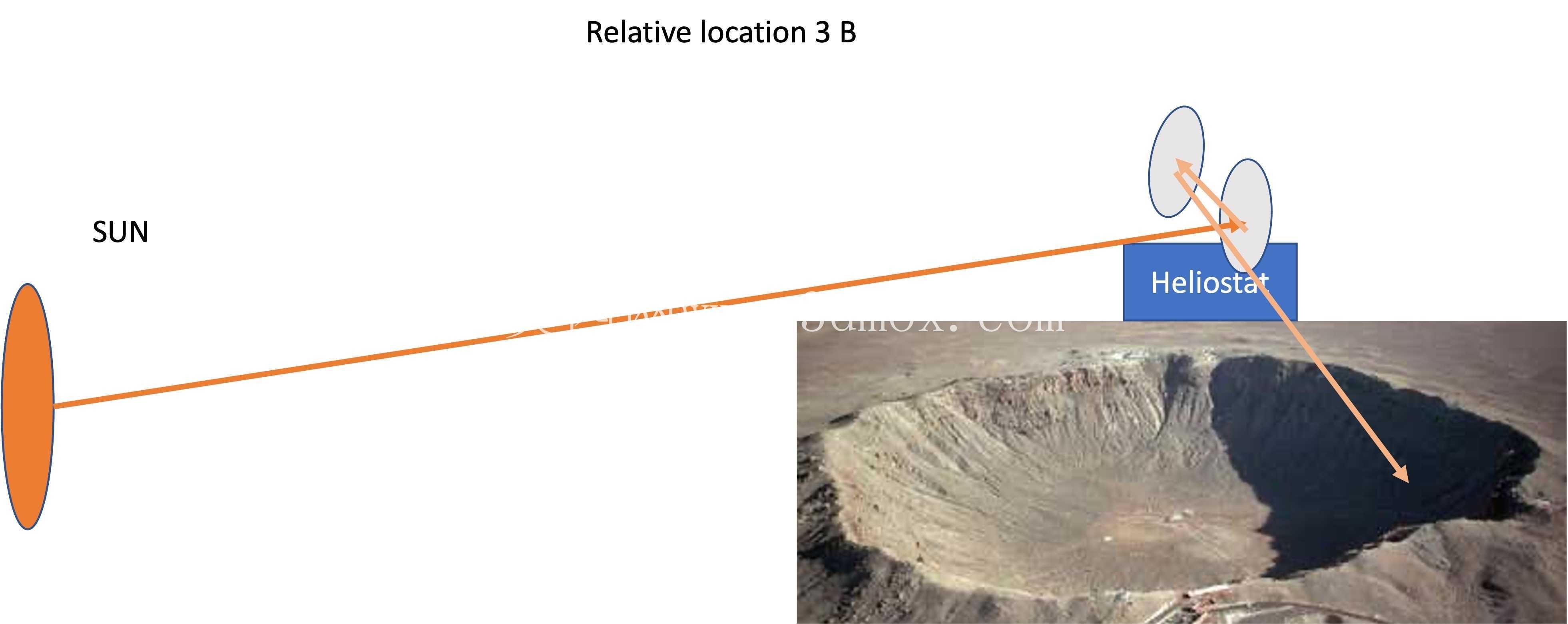

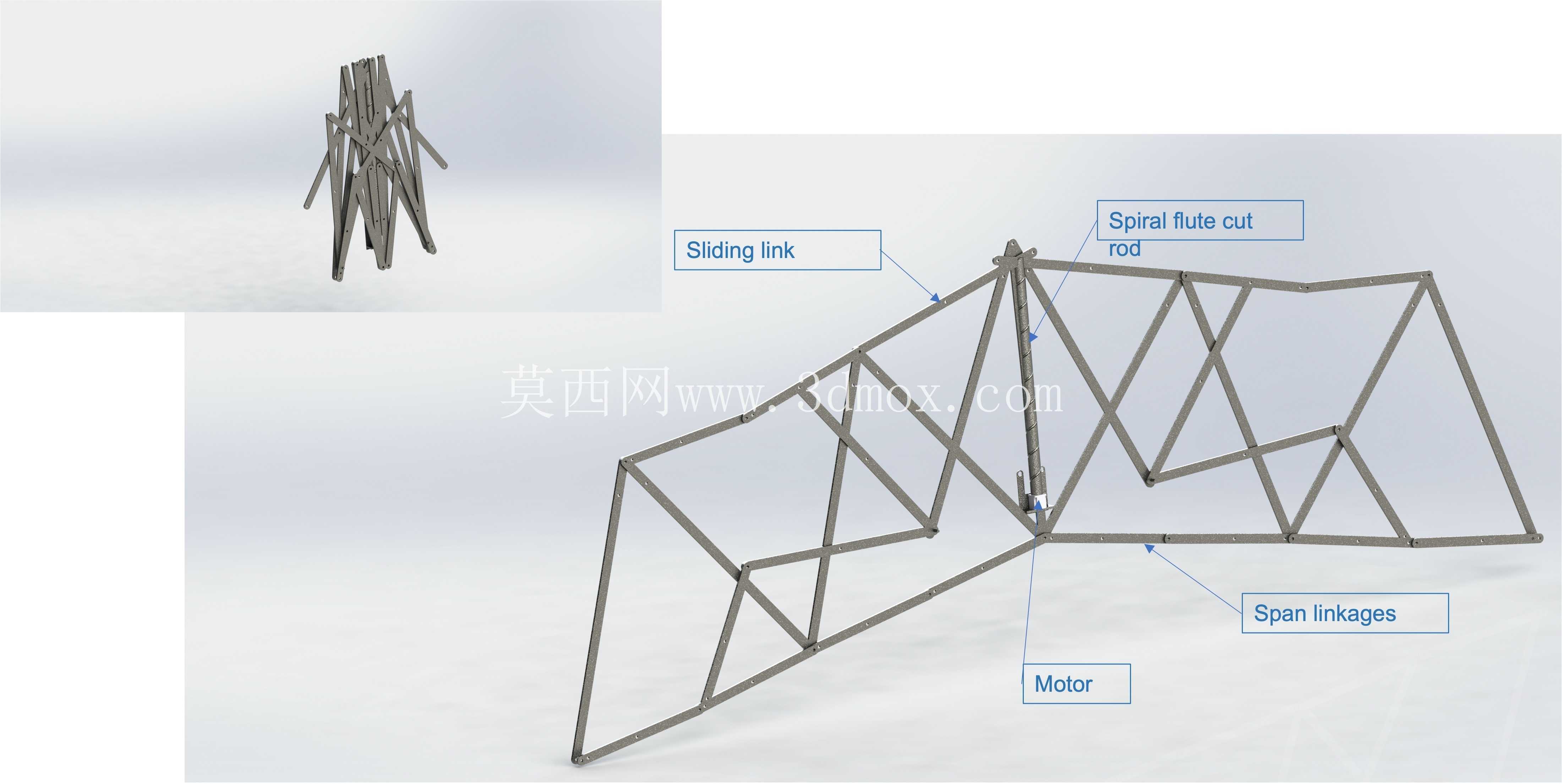

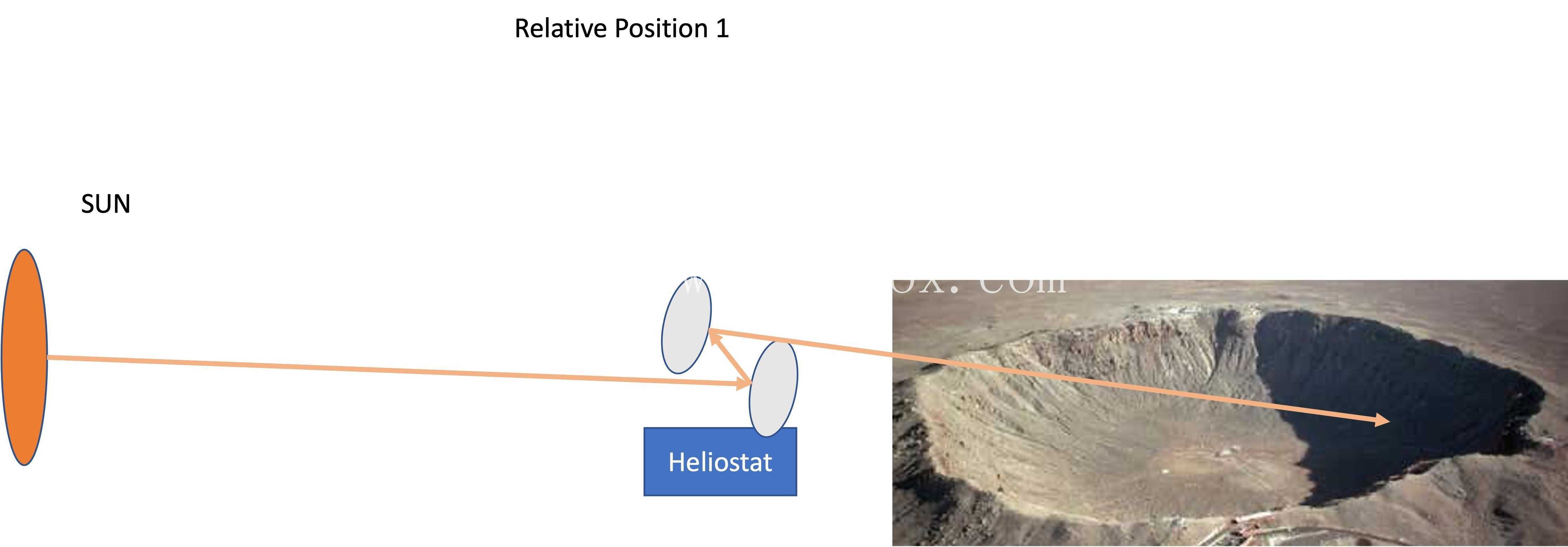

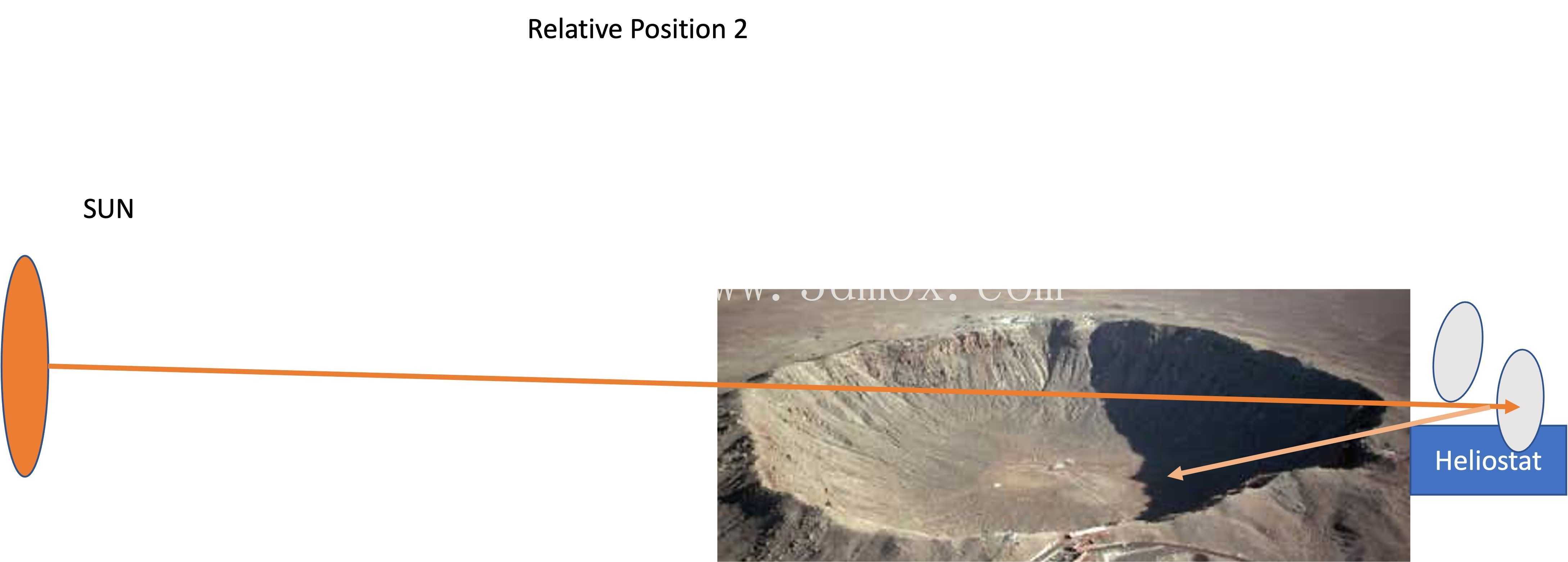

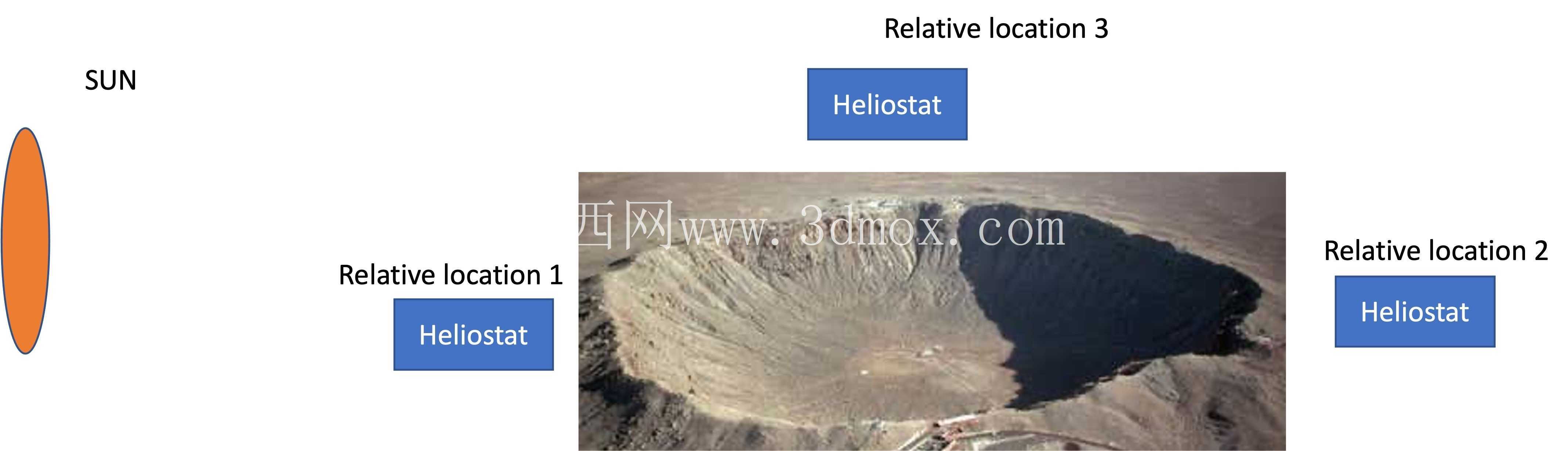

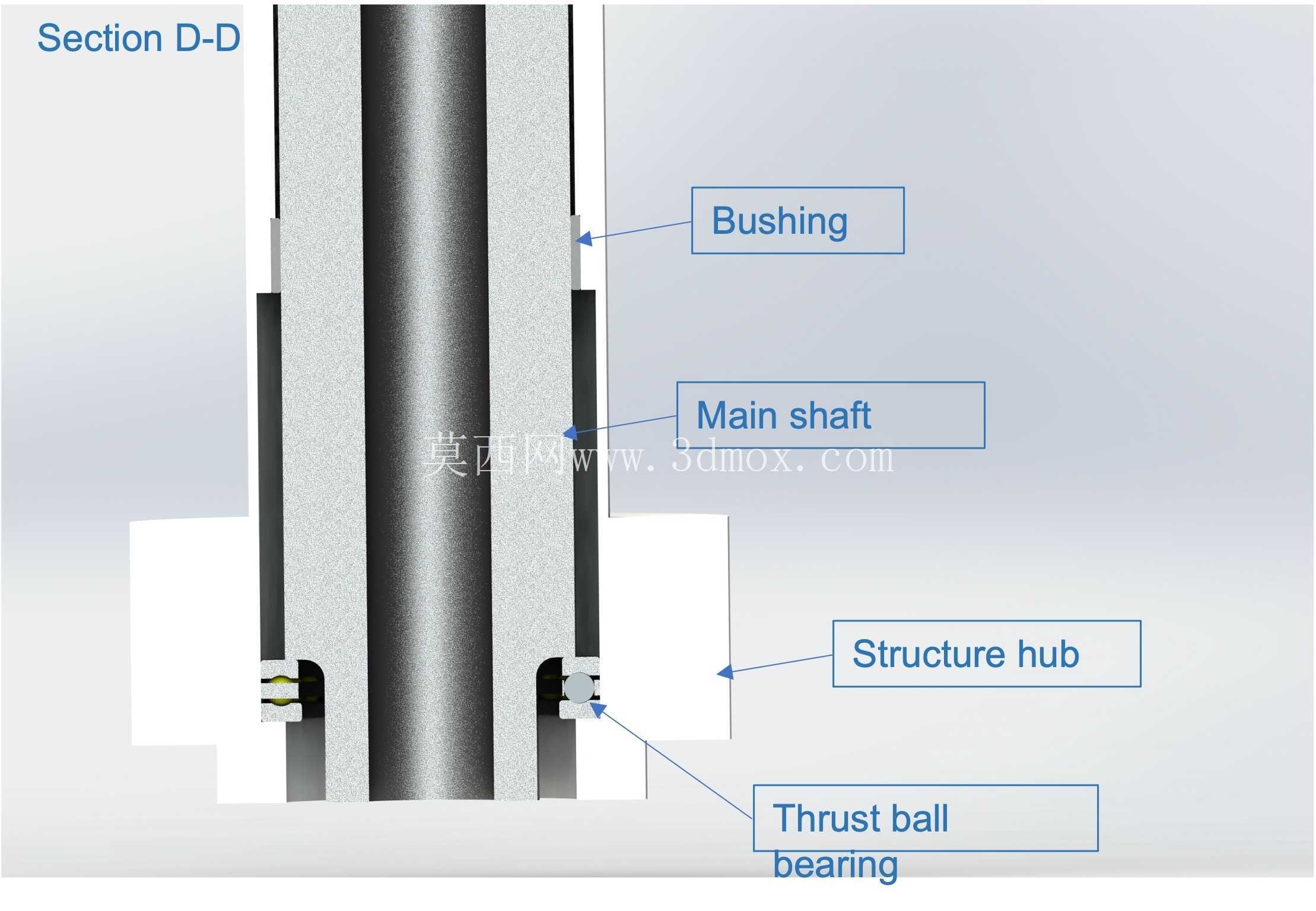

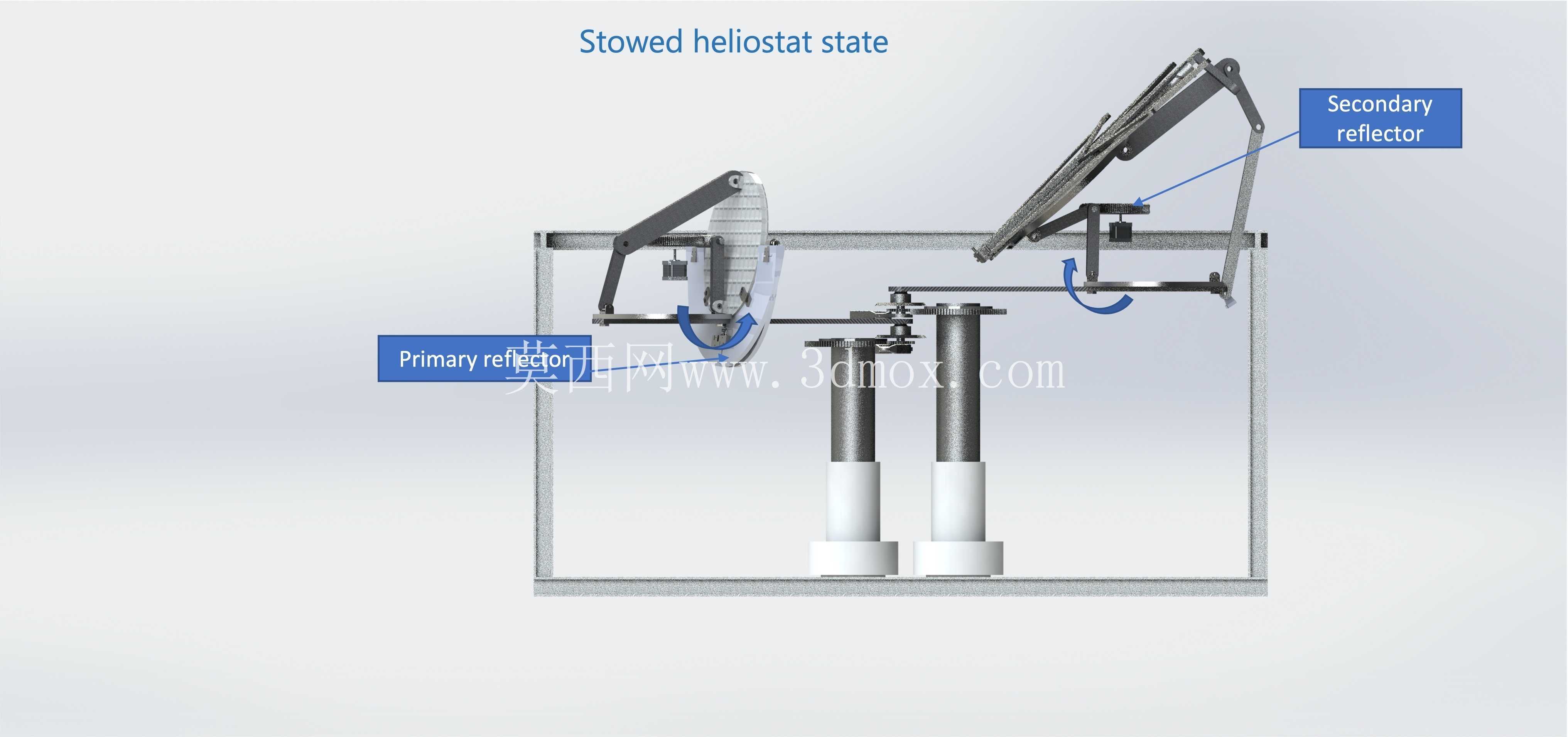

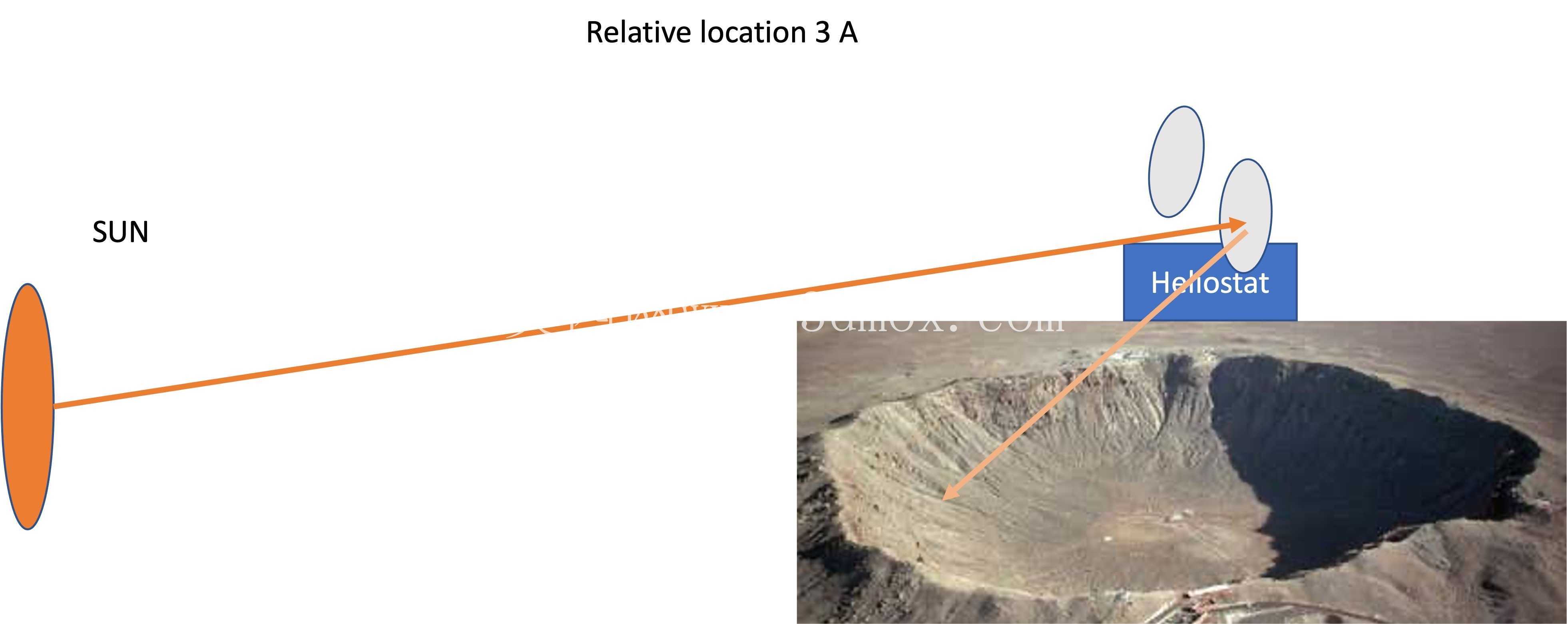

我在特此提出了一个旨在将阳光反射到火山口的子系统，在太阳，Heliostat子系统和火山口的大多数相对位置。 概述此设计组装了两个反射表面，这些表面可能异步移动，以反射上述最可能的相对位置的阳光。 Heliostat子系统具有两个轴运动自由度的机制。设计具有一个闭环运动链，用于实现反射器的第一度旋转。 组装了蠕虫轮和蠕虫齿轮系统，以旋转机构的曲柄链路。 该系统用于将后背或锁定机构存放起来，以承受动态载荷。 旋转机制的设计为延伸的手臂，用于反射器的第二度运动。 我已经添加了齿轮列车的设计模型，以便向手臂进行电动传输。 主轴借助推力轴承和衬套安装在结构枢纽内。 小齿轮齿轮使用在小齿轮齿轮枢纽上切割的花条将功率转移到臂底座。 该动力传输系统是在推力球轴承的帮助下组装的，并引用了SKF发布的滚珠轴承模型。 在组装的两个反射器中，次级反射器的目的是将阳光从主要反射器重定向到流动站。 二级反射器的可扩展跨度链路机制延伸至3.8 m。 柔性反射板应包裹在

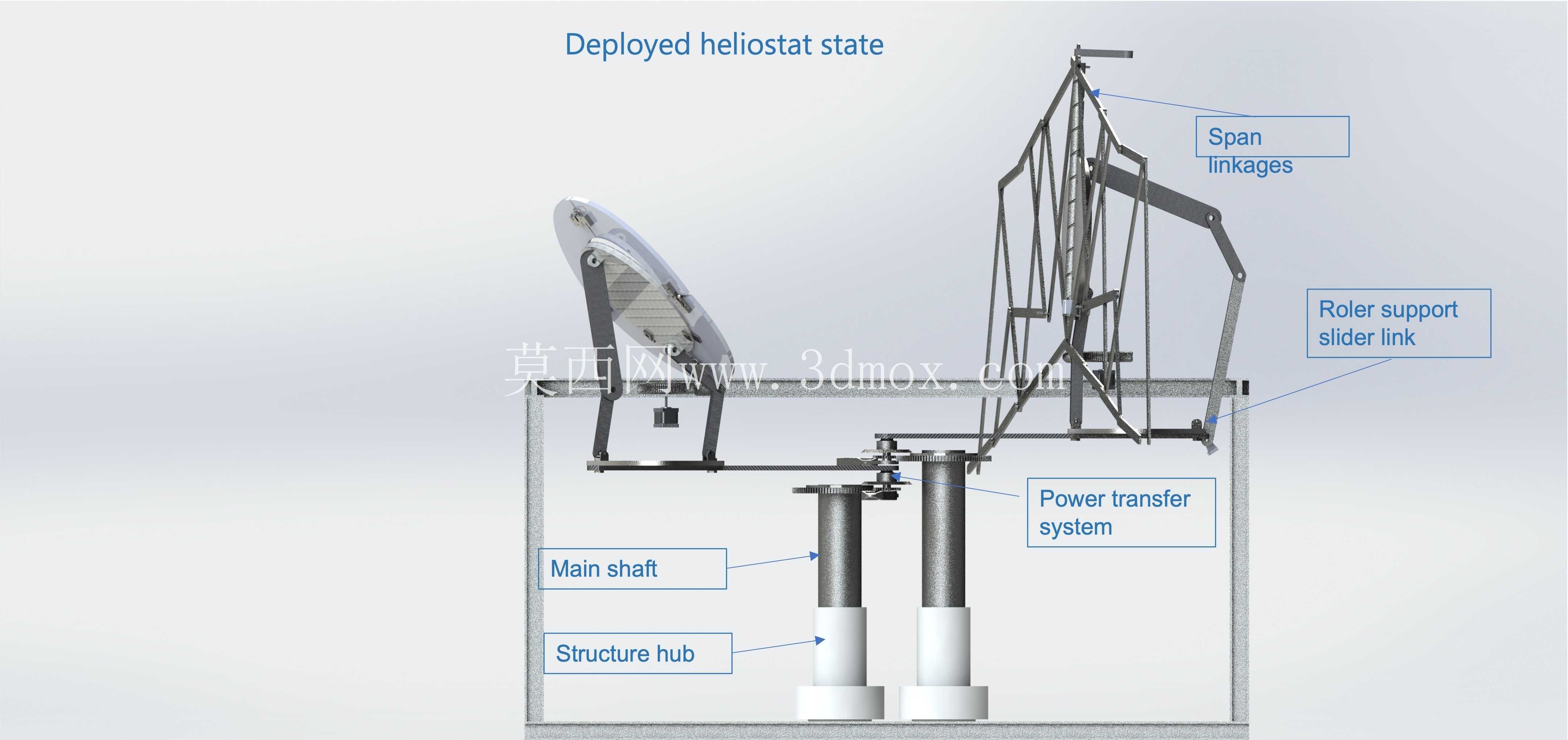

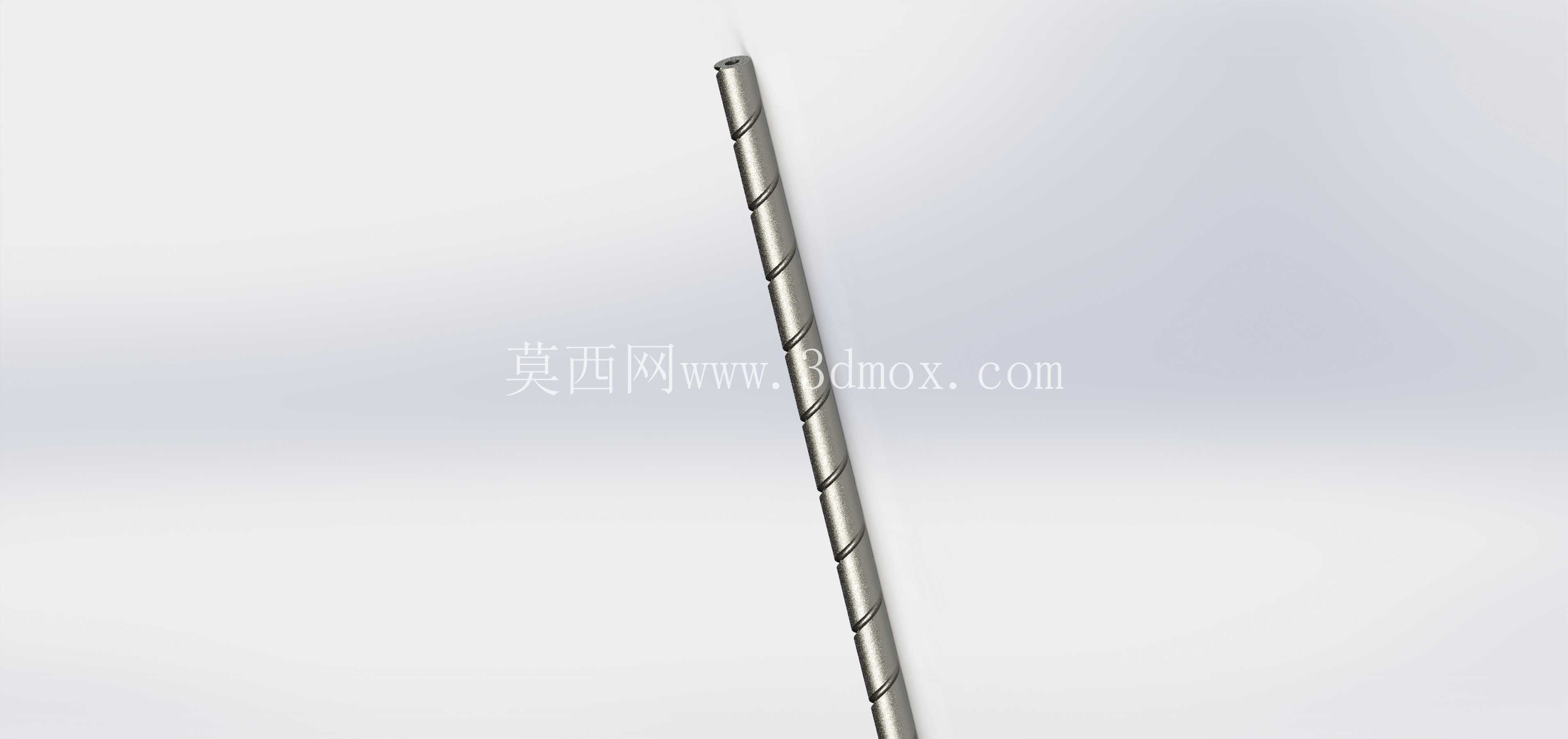

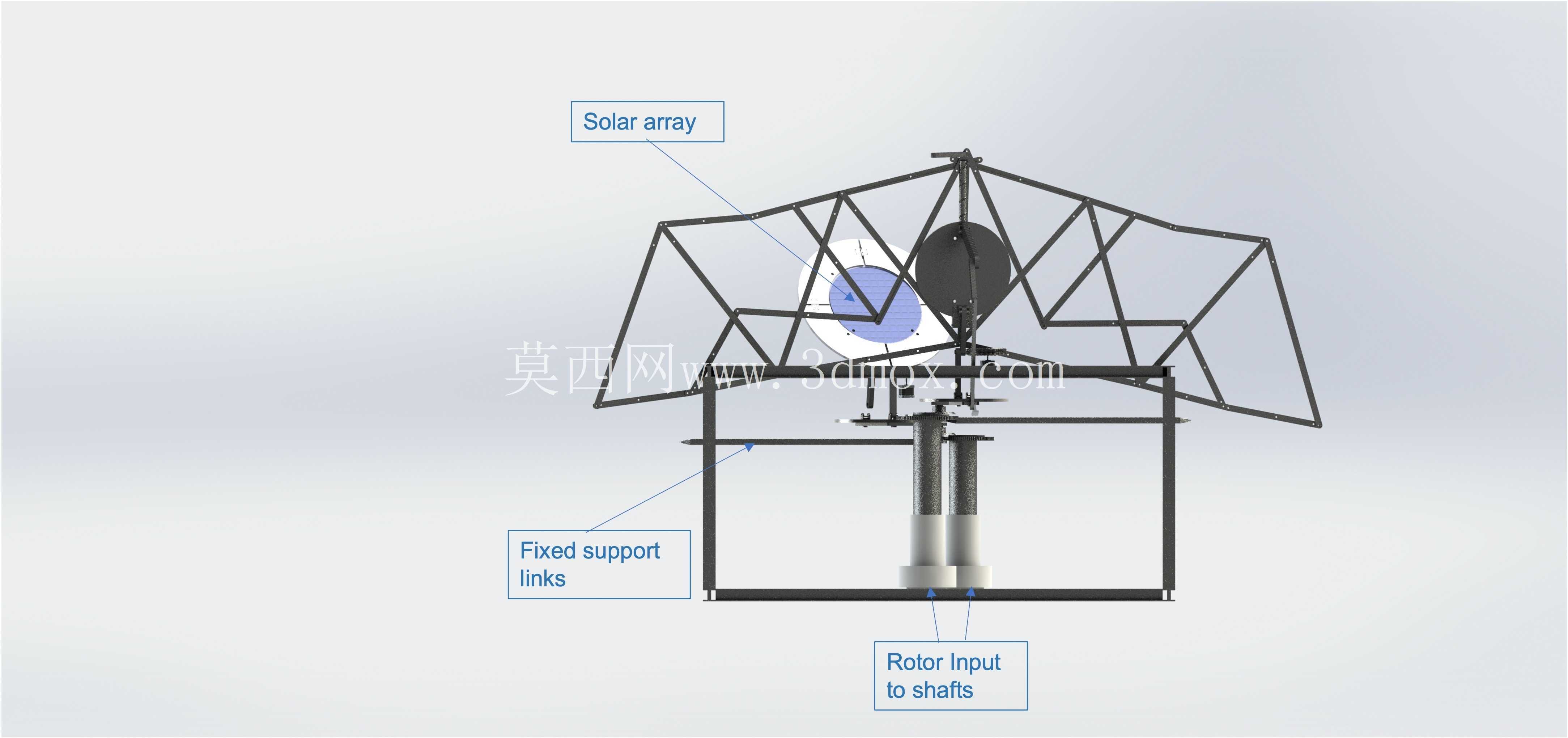

链接。 螺旋长笛杆应部署跨度链接。 主要反射器是一个组件的4个反射板和中心的太阳阵列。 折叠反射器将通过扭转弹簧铰链部署。进行工作机制：转子功率转移到安装在框架内部结构中心底部的主轴上。 主轴放在推力辊轴承上。 轴倾斜在集线器中安装的衬套的帮助下进行控制。 借助法兰，将驱动齿轮安装在主轴上。 驱动齿轮用小齿轮齿轮架架，即同心，带有反射器组件的旋转轴。 小齿轮齿轮有一个枢纽，在上面加工了花键。 这些花键驱动反射器组件底座。 小齿轮齿轮安装在推力轴承上。 推力轴承安装在支撑在框架侧面的手臂上的固定板上。 反射器组件的基本组件由推力支持...
