Jdrones外部罗盘适配外壳结构设计

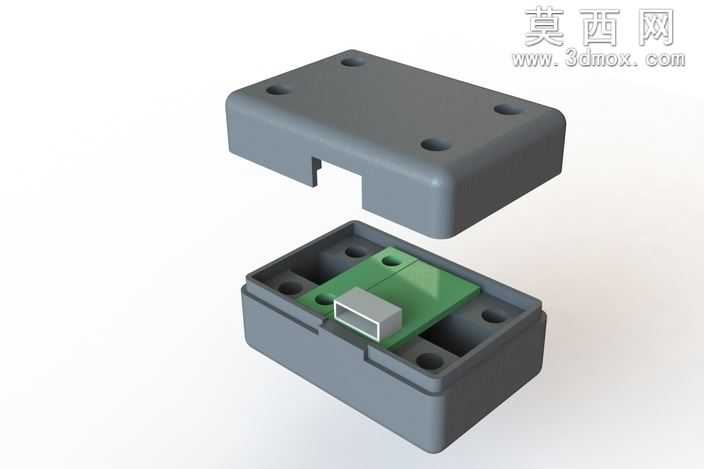

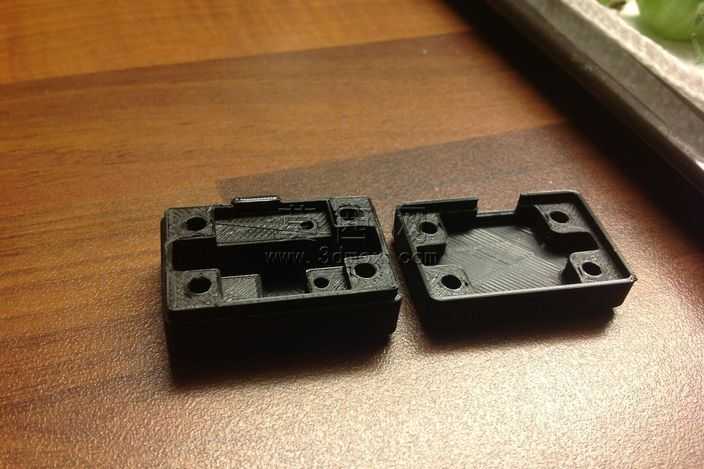

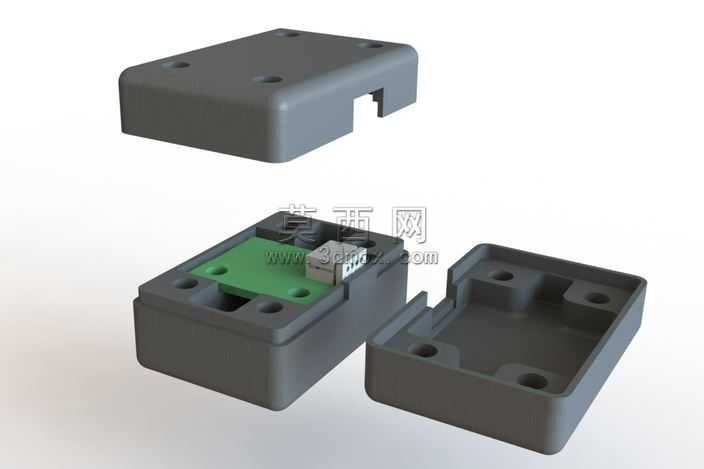

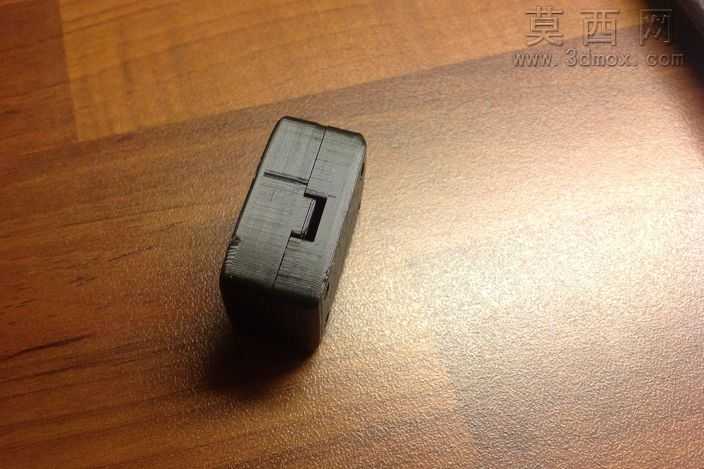

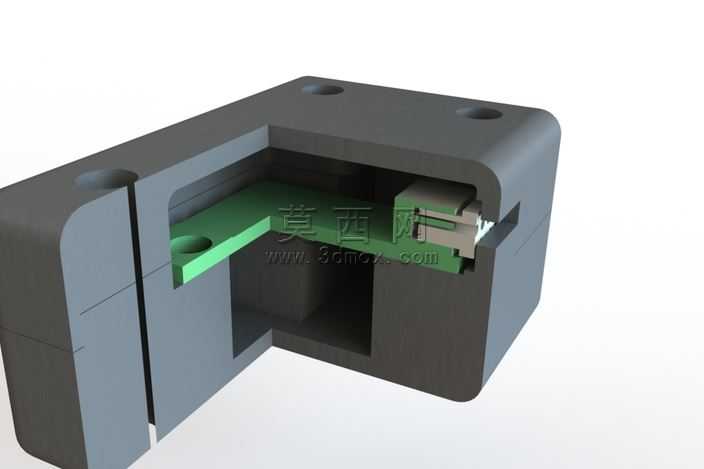

本作品为适配Jdrones外部罗盘的专用防护外壳三维设计，整体采用上下扣合的分体式壳体结构，建模过程中针对3D打印的工艺特性做了全流程适配优化。建模阶段先完成内部罗盘元件的尺寸基准定位，围绕元件的安装空间预留出0.2mm的装配公差，避免打印成型后出现装配卡滞或间隙过大的问题。上壳体采用圆角过渡的长方体造型，顶面均匀分布四个沉头安装孔，孔位深度与直径参数完全匹配常用的M2自攻螺丝规格，边角处做R3的圆角处理，既避免3D打印过程中出现尖角翘边的问题，也能提升日常使用时的握持与安装安全性。下壳体作为核心承载结构，内部设计有与罗盘外形完全贴合的定位卡槽，卡槽边缘设置0.3mm高的限位凸台，可将绿色PCB材质的罗盘模块牢牢固定在腔体内，避免使用过程中出现晃动移位；下壳体侧壁预留出对应罗盘接口的出线缺口，缺口边缘做倒角处理，防止线材被壳体锐边割损。上下壳体的扣合位置采用无额外紧固件的卡扣式设计，上壳体内侧设置一圈定位止口，与下壳体的侧壁边缘形成精准配合，扣合后整体缝隙均匀控制在0.1mm以内，既满足日常防护的密封需求，也方便后期拆卸维护。材质渲染阶段，外壳主体采用哑光深灰色工程塑料质感，模拟常用PLA打印耗材的实际视觉效果，表面添加细微的磨砂纹理还原FDM打印的层纹质感，内部罗盘模块则采用亮绿色PCB材质搭配银色金属接口，通过材质色彩的差异清晰区分结构件与电子元件的边界。设计过程中针对Ultimaker机型的1:2.3缩放打印需求做了参数适配，所有壁厚统一设置为1.2mm，刚好匹配0.4mm喷嘴打印时的三层走线宽度，既保证壳体的结构强度，也能减少打印过程中的支撑用量，内部所有悬空结构的倾斜角度均控制在45度以上，无需额外添加支撑即可完成打印，有效降低打印后的后处理工作量。整体结构没有冗余的设计元素，所有特征都围绕安装固定、防护、适配3D打印工艺三个核心需求展开，装配逻辑简单清晰，打印完成后仅需去除少量毛边即可完成组装，能够为外部罗盘提供可靠的防尘、防磕碰防护，同时保证罗盘信号不会被金属材质屏蔽。
