带轴段一体式径向涡轮结构三维设计

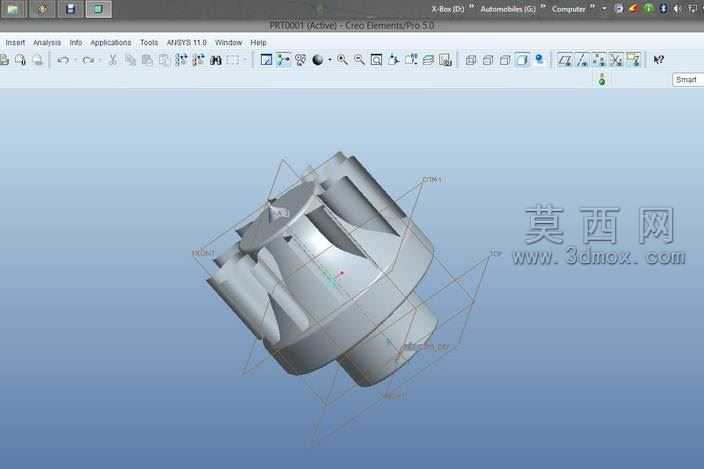

本涡轮模型采用PTC Creo Elements软件完成全参数化三维建模，建模过程严格遵循机械传动类零件的设计规范，从基础特征搭建到细节结构完善全程保持参数关联，便于后续根据工况需求调整叶片数量、叶型曲率、轴段直径等核心尺寸。建模初始阶段首先绘制涡轮的中心回转基准轴，以此为基础创建旋转凸台特征，成型涡轮的主体轮毂与同轴连接轴段，轴段部分预留了装配定位的轴肩结构，轮毂与轴段的过渡位置采用圆角平滑处理，避免应力集中影响零件使用寿命。叶片部分采用扫描混合特征完成建模，首先根据涡轮的流体动力性能要求绘制叶片的翼型截面轮廓，沿预设的螺旋引导线逐段对齐截面，生成均匀分布的弯曲叶片结构，所有叶片沿轮毂周向等距阵列，阵列参数与叶片数量、安装角度完全匹配，保证涡轮运转时的动平衡性能。叶片与轮毂的连接位置做了加厚过渡处理，提升叶片根部的结构强度，避免高速运转时叶片出现断裂风险。模型整体采用统一的金属材质外观渲染，还原钢制涡轮零件的真实质感，曲面部分经过连续性检查，不存在破面、重叠面等几何错误，所有装配贴合面均设置了合理的公差余量，可直接导入装配环境与配套的蜗壳、轴承、密封件等部件完成虚拟装配。设计过程中充分考虑了涡轮的实际应用场景，叶片的扭曲角度经过优化，既保证流体冲击时的动力转换效率，又兼顾了零件加工的工艺可行性，轴段部分的尺寸符合通用传动件的配合标准，可适配多数常规规格的轴承与连接件。模型的几何结构完整还原了一体式涡轮的全部细节，包括叶片前缘的圆角修型、轮毂端面的工艺倒角、轴段表面的装配基准面等结构，可用于流体仿真分析、装配干涉检查、工程图生成等后续设计环节，也可作为机械原理教学、传动结构演示的数字化模型使用。
