立式分体管式炉反应器结构三维设计

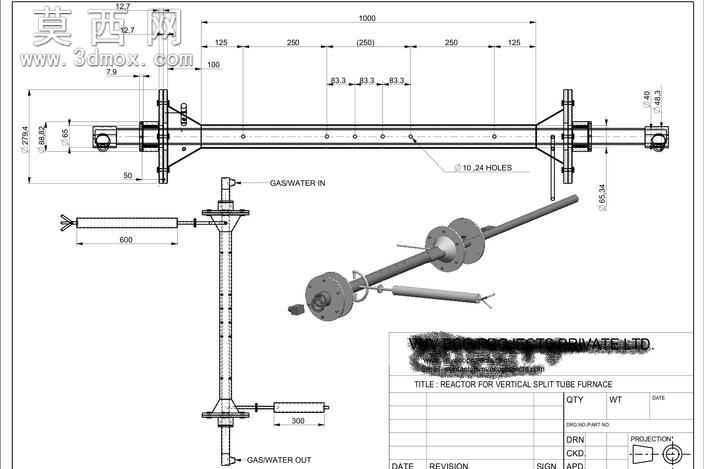

本作品为立式分体管式炉配套反应器的三维结构设计，建模过程严格遵循工程制图规范，先基于二维工程图纸的尺寸标注完成基准轴与基准面的搭建，逐一绘制反应器的核心管体、两端法兰连接结构、介质进出管路、固定支撑组件等零件，对管体上的24个均布安装孔、气路接口的密封配合段、支撑法兰的螺栓孔位等细节做了精准的参数化建模，保证各零件的装配公差符合机械设计要求。装配阶段采用自底向上的装配逻辑，先完成核心反应管与两端端盖的同轴配合，再依次装配侧边的进水、出水管路组件，以及管体中部的固定安装法兰，对活动密封部位添加了合理的装配约束，还原设备实际安装时的配合关系。材质设置上，针对反应管主体采用耐高温不锈钢材质参数，调整金属粗糙度与反光度还原工业金属质感，管路密封件采用橡胶材质的哑光漫反射参数，法兰紧固件采用镀锌钢材的材质表现，不同部件的材质区分清晰，能够直观展现设备的材质构成。结构设计上，该反应器采用卧式主反应管搭配立式气路管路的分体布局，主反应管总长1000mm，两端设置等径的连接法兰用于对接管式炉炉体，管体侧面预留的24个孔位用于安装温度检测或取样组件，立式管路总长800mm，上下端分别设置进水、出水接口，可实现反应过程的介质循环与温度调控，各段管路的连接位置都设计了密封凸台结构，保证设备运行时的气密性。设计思路围绕本科工程类项目的提交要求展开，兼顾结构合理性与工程实用性，所有尺寸标注都对应实际加工需求，三维模型可直接用于工程演示、结构验证以及后续的加工出图参考，完整还原了立式分体管式炉反应器的全部结构特征，各部件的连接逻辑清晰，不存在干涉问题，能够直观展现该类反应设备的工作原理与装配关系。
