工业级50瓦大功率LED照明模组结构

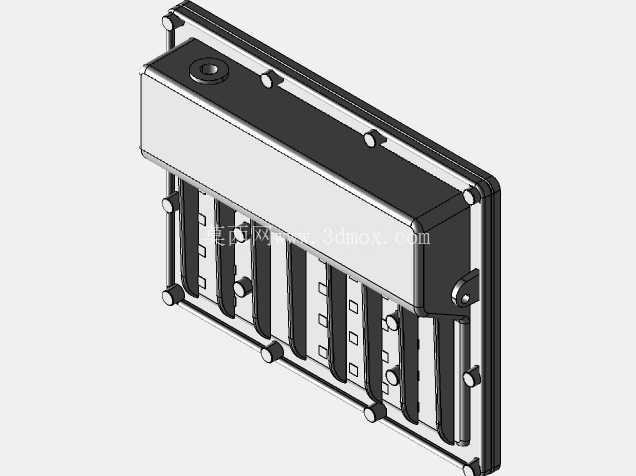

这款50瓦功率等级的LED照明结构，最初是针对工业车间固定工位照明、户外设备舱辅助照明、大型机床操作区局部补光的场景做的结构开发，在做整体方案的时候，最先敲定的是散热路径的设计逻辑——毕竟50瓦的LED芯片热流密度不低，如果散热路径做的冗余不足，长期工作下芯片结温超标，会直接导致光衰加快、使用寿命折损，所以整个主体的承载基座直接采用了一体化拉伸的铝型材腔体，没有做拼接式的散热结构，就是为了减少接触热阻，让芯片工作产生的热量能直接通过基座传导到外侧的散热鳍片区域，不需要额外经过导热垫之外的转接层。

从安装边界来看，整个模组的外轮廓做了窄边化处理，背部预留的两个挂耳安装位是按照通用工业设备的安装孔距做的适配，不管是直接锁在设备的钣金立面上，还是搭配吊装支架做顶部悬挂，都不需要额外做转接板，安装孔的沉头深度做了精准控制，锁上M4的沉头螺丝之后，螺丝端面不会突出安装面，避免和设备其他部件产生干涉。前端的透光面罩做了内嵌式的密封结构，和基座之间的密封槽预留了2毫米的压缩量，搭配硅胶密封条可以满足常规工业场景的防尘防泼溅要求，不需要额外做防水罩就能在多粉尘、偶尔有切削液飞溅的机加工场景使用。

内部的结构排布上，LED灯珠的基板直接锁附在铝基座的平整加工面上，接触面的平面度控制在0.05毫米以内，保证导热硅脂涂覆之后的贴合间隙均匀，不会出现局部空隙导致的热点。驱动电源的放置区域和灯珠散热区做了物理隔断，避免热源互相影响，电源仓的侧壁也开了隐蔽的对流槽，空气可以在仓内形成微弱对流带走驱动元件的热量，同时不会让粉尘直接落到电源板上。侧边的接线端口做了快插式的结构设计，现场接线的时候不需要拆开整个模组的端盖，直接把线缆插入锁紧接头就能完成电气连接，能大幅减少现场安装的工时。

在做结构细节校核的时候，特意把鳍片的间距做了3毫米的控制，这个间距既能保证自然对流情况下空气能顺利在鳍片间流通带走热量，也不会因为间距过小导致工业场景下的粉尘、纤维堆积在鳍片缝隙里堵塞散热通道，长期使用的散热稳定性比密鳍片的方案更可靠。端盖的固定螺丝采用了隐藏式的设计，外部看不到突出的螺丝头，整体外观更规整，也避免了螺丝长期暴露在潮湿空气里出现锈蚀的问题。整个模组的重量控制在1.2公斤以内，对安装面的承重要求很低，即便是在薄钣金的设备护罩上安装，也不会出现护罩变形的问题。

从实际使用的适配性来看，这款结构的出光角度做了120度的泛光设计，不需要额外加装透镜就能覆盖较大的照明区域，适合固定工位的大范围照明，如果需要聚光效果，也可以在前端面罩内侧加装配套的透镜模组，不需要改动主体的安装尺寸，拓展性比较强。在做三维建模的时候，所有的配合公差都按照精密钣金和型材加工的常规公差带做了预留，比如端盖和型材的配合间隙控制在0.1毫米，密封条的压缩量按照30%的最优密封压缩比做的槽位设计，加工出来的实物不需要反复修配就能顺利组装，装配效率很高。另外，整个结构没有采用特殊的定制加工件，所有的螺丝、密封件、接线接头都是工业领域的标准通用件，后期维护更换配件的时候不需要找原厂定制，直接采购标准件就能替换，能大幅降低后期的维护成本。
