FSAE赛事用碳纤维四缸进气歧管设计

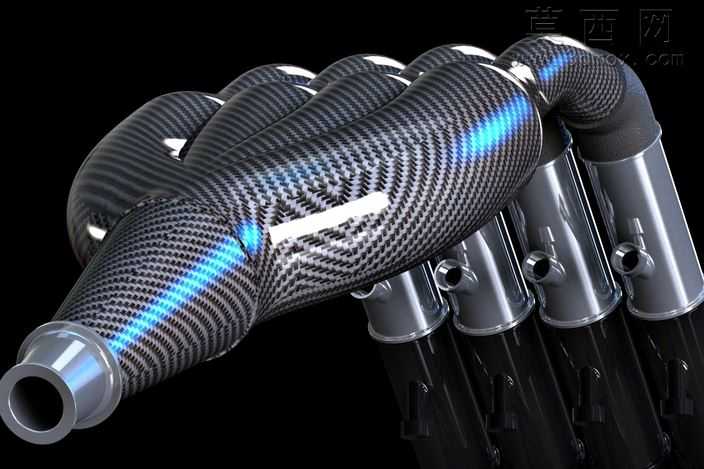

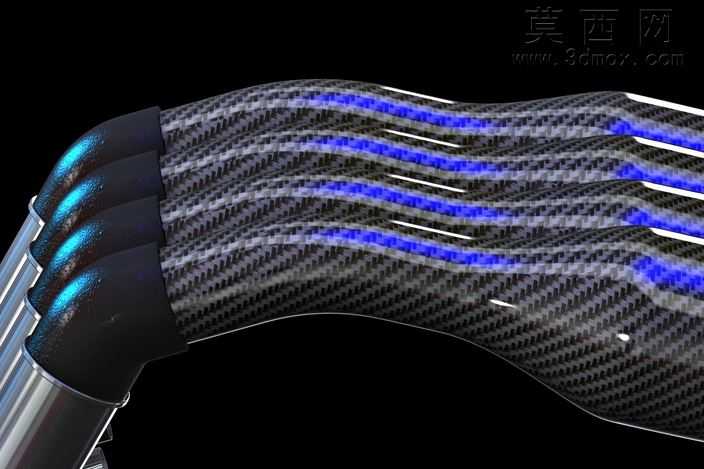

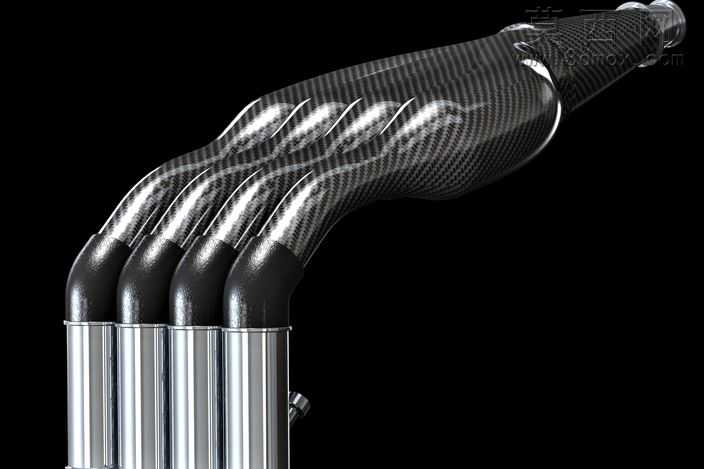

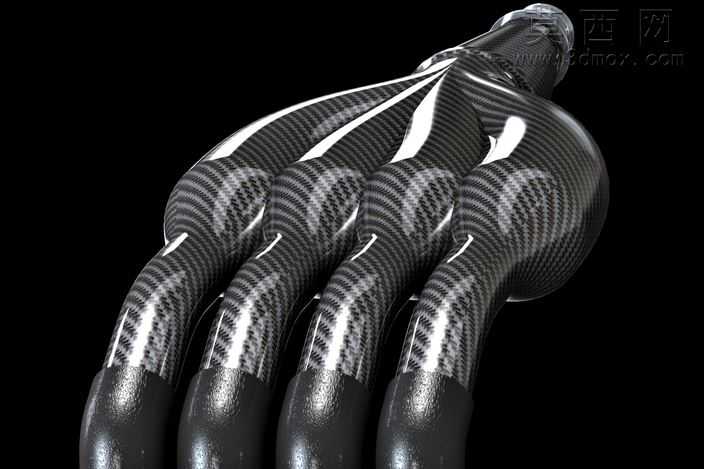

该作品是面向大学生方程式SAE赛事打造的碳纤维进气歧管三维设计，适配GXS R600四缸发动机，严格匹配赛事规则要求的20毫米进气限流器尺寸约束，在规则框架内最大化进气效率与各缸进气均匀性。建模阶段采用参数化设计逻辑，先基于发动机缸盖进气口的安装定位尺寸确定歧管出口端的四个接口坐标，再结合20毫米限流器的安装位置，通过流体仿真前置优化稳压腔容积与各进气支管的长度、曲率，确保四个支管的进气路径长度一致，避免各缸进气量偏差导致的动力输出不均。建模过程中对歧管的内外壁曲面做连续曲率过渡处理，消除气流弯折处的锐角死角，降低进气阻力，同时针对碳纤维复合材料的成型工艺做结构优化，预留脱模斜度与铺层搭接余量，避免后续成型出现褶皱、壁厚不均的问题。材质渲染阶段还原真实碳纤维材质的视觉特征，通过调整各向异性纹理映射方向，匹配碳纤维铺层的斜纹编织肌理，同时添加清漆层的高光反射与边缘倒角的光线折射效果，还原碳纤维部件表面经抛光处理后的亮面质感，金属安装法兰部分做哑光金属质感处理，与碳纤维主体形成材质对比。结构设计上兼顾轻量化与结构强度，稳压腔采用流线型水滴造型，在保证足够稳压容积的前提下缩减不必要的冗余体积，四个进气支管采用等长渐变管径设计，从稳压腔侧到缸盖接口侧逐步过渡到匹配进气道的口径，同时在支管与稳压腔的衔接处做圆角加厚处理，避免应力集中。设计全程围绕赛事规则的限流器约束展开，通过优化进气道的流道走向，降低气流经过限流器后的紊流损失，让发动机在高转速区间能够获得更充足的进气填充效率，同时碳纤维材质的应用相比传统铝合金进气歧管大幅降低部件重量，帮助赛车实现更好的轴荷分配与动力重量比，适配方程式赛事对动力响应与轻量化的双重要求。
