实心橡胶脚轮带轮毂轴承结构设计

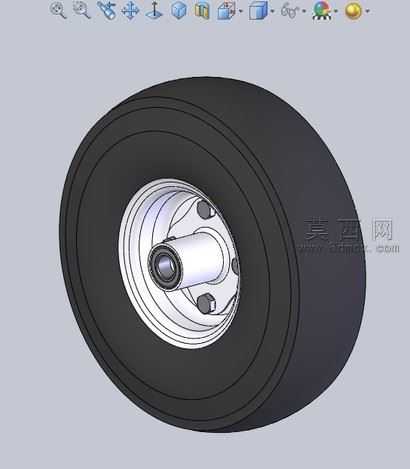

本作品为实心橡胶脚轮的三维参数化建模成果，建模过程遵循工业脚轮的实际生产尺寸规范，从核心结构到外观细节均做了完整还原。建模初始阶段先以旋转凸台命令构建轮胎主体轮廓，针对实心橡胶轮胎的使用特性，在胎面位置设计了两道环形凸起筋条，既可以提升轮胎滚动过程中的导向稳定性，也能增强胎面的耐磨性能，避免长期使用后出现偏磨问题；轮胎材质采用哑光黑色橡胶材质参数，渲染时调整了粗糙度与漫反射参数，还原橡胶材质特有的微哑光质感，同时在胎侧位置做了细微的曲面圆角处理，消除尖锐棱角带来的违和感。轮毂部分采用金属材质建模，先通过草图绘制轮辐的对称分布结构，以圆周阵列命令生成三组均匀分布的轮辐连接位，轮辋与轮胎接触的位置设计了过盈配合的卡接台阶，保证虚拟装配状态下轮胎与轮毂的贴合度符合实际装配要求；轮毂中心位置设计了贯通的轴承安装腔，腔体内嵌入标准深沟球轴承模型，轴承内外圈、滚动体、保持架的结构均做了细化建模，轴承内圈配套设计了轮轴安装孔与轴端定位台阶，可直接适配对应直径的安装销轴。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配弱度补光消除轮毂金属面的死黑区域，金属轮毂调整了高光反射参数，还原镀锌金属件的亮面质感，同时在轮胎与轮毂的衔接位置添加了细微的接触阴影，提升整体模型的真实感。设计过程中充分考虑脚轮的实际使用场景，整体结构无冗余特征，各部件的装配间隙预留合理，既可以作为脚轮生产的结构参考，也可直接导入物流设备、搬运工装的整体装配体中作为配套行走部件使用，模型的特征树保留了完整的参数化建模步骤，可根据实际承载需求调整轮胎宽度、轮毂直径、轴承规格等核心参数，适配不同载重等级的使用需求。
