多通路快插式空气歧管结构三维设计

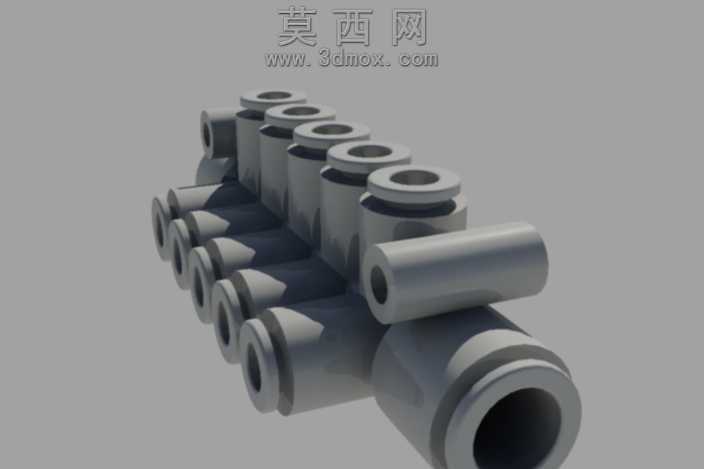

本作品为气动系统配套的多通路空气歧管三维建模成果，建模阶段以气动回路的分流需求为核心设计依据，首先确定主体集成式基座的布局逻辑：采用单主通路侧向延伸、多组支路上置排布的结构，主通路两端预留大口径快插接口，匹配3/8规格的气动管路连接需求，上置支路沿基座轴向等距排列共8组，每组支路均设置独立的快插连接端口，可同时为多组气动执行元件提供压缩空气分配通路。建模过程中严格遵循气动接头的通用尺寸规范，对快插接口的内部卡簧槽、密封台阶、导向锥面等细节特征做了精准还原，所有接口的同轴度公差、端面垂直度均按照气动元件的行业标准设定，保证模型可直接用于后续的装配干涉校验与工程图导出。材质渲染阶段，主体基座采用哑光深灰硬质工程塑料材质，模拟气动歧管常用的PP或尼龙玻纤增强材料的表面质感，对接口的金属卡环部位做了细微的金属磨砂质感处理，通过环境光遮蔽效果强化各通路接口的结构层次感，渲染视角选择斜向等轴测视角，可同时完整展示主通路走向、支路排布密度与各接口的外形特征。结构设计上充分考虑气动回路的流道顺畅性，主通路与各支路的连接位置做了圆弧过渡处理，避免直角流道造成的气压损失，基座侧面额外设置的横向短接口可用于扩展压力检测元件或旁路气路，整体结构无冗余设计，集成化程度高，可有效减少气动回路中的管路接头数量，降低系统漏气风险，模型的所有特征均采用参数化建模方式构建，可根据实际使用需求快速调整通路数量、接口口径与基座长度，适配不同规格的气动系统安装使用场景。
