工业用尼龙材质脚轮滚轮三维设计

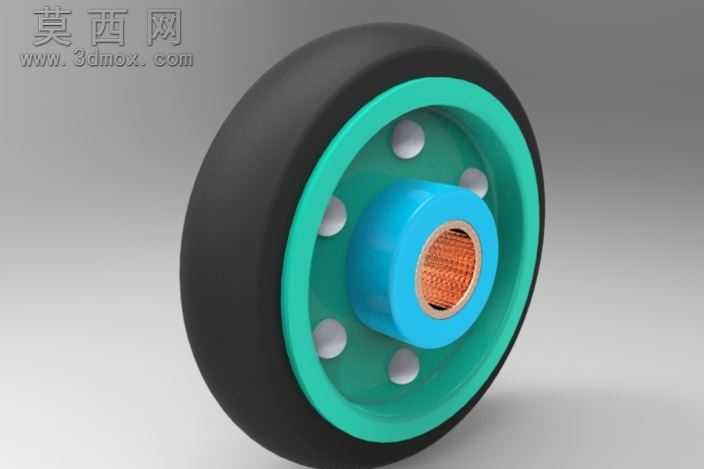

本作品为工业脚轮配套的尼龙滚轮三维设计模型，整体采用分层结构设计，从外到内依次为橡胶胎面、尼龙轮辐、蓝色轴套与内嵌轴承结构，各部件配合关系清晰，可直接用于脚轮产品的结构验证与生产参考。建模过程中首先通过旋转凸台命令生成轮胎的基础回转体轮廓，针对外层黑色橡胶胎面，建模时预留了合理的过盈配合余量，保证胎面与尼龙轮体装配后的贴合强度，胎面外圆做了细微的圆角过渡处理，避免使用过程中出现应力开裂的问题。中间的青绿色尼龙轮辐采用均匀分布的减重孔设计，六个圆形减重孔沿轮辐圆周等距排布，在保证轮体结构强度的前提下有效降低了整体重量，减少原材料消耗，轮辐与外层胎面、内层轴套的衔接位置均做了圆弧过渡处理，优化注塑成型时的熔体流动路径，降低成型缺陷出现的概率。中心位置的蓝色轴套采用台阶式结构设计，与轮辐中心孔采用过盈配合定位，轴套内孔预留了轴承安装位，内嵌的滚针轴承结构做了精细化建模，保持架与滚针的排布符合真实轴承的装配规范，保证模型转动结构的合理性。渲染阶段针对不同部件赋予了对应的材质属性，外层橡胶胎面采用哑光深色橡胶材质，添加了细微的粗糙质感模拟真实橡胶的表面触感，尼龙轮辐采用半哑光的硬质塑料材质，还原尼龙材料特有的轻微光泽感，中心轴套采用亮面蓝色工程塑料材质，内嵌轴承部分赋予金属材质，添加细微的拉丝纹理还原金属加工后的表面效果，整体渲染光影柔和，清晰展现各部件的结构层次与材质差异。设计过程中充分考虑了工业脚轮的实际使用场景，轮体的承载能力、转动灵活性、装配兼容性都做了对应的结构优化，各部件的尺寸参数符合通用工业脚轮的规格标准，可直接适配常规的脚轮支架安装需求，模型的所有特征均保留参数化设计记录，可根据实际使用需求调整轮径、宽度、轴孔尺寸等参数，适配不同承载等级的使用场景。
