木质杯垫配套收纳盒创意设计

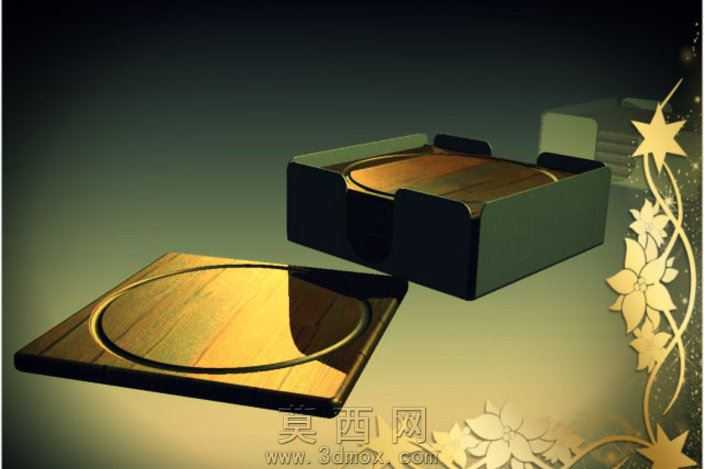

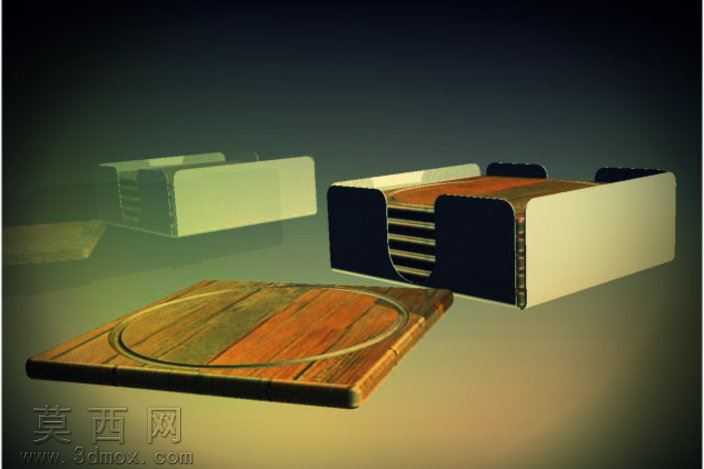

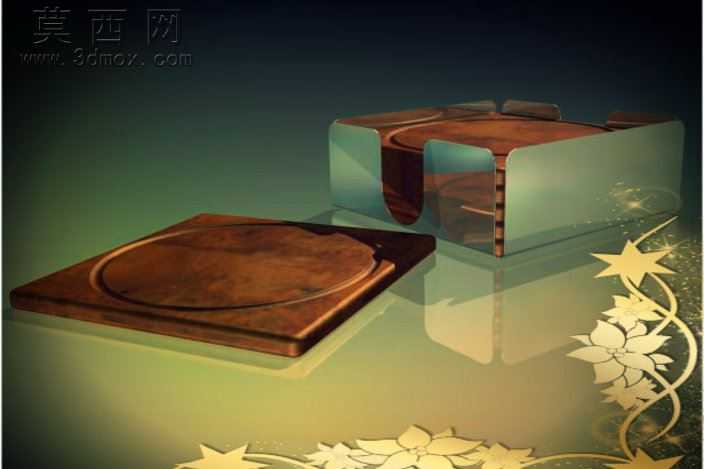

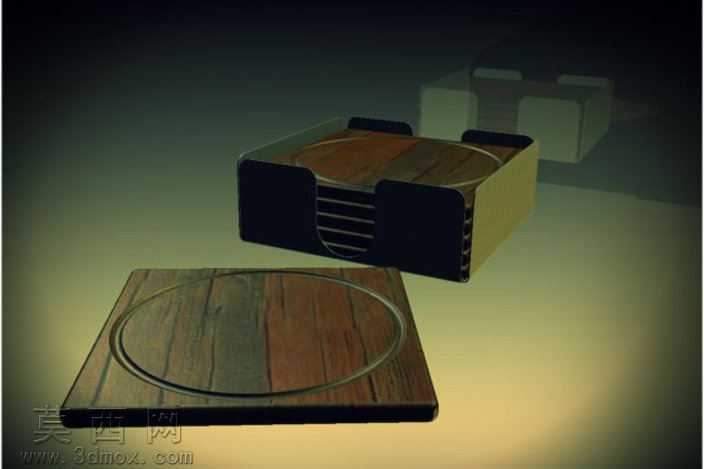

本作品采用Autodesk Inventor完成全参数化三维建模，整体围绕木质杯垫与配套收纳盒的组合使用场景展开设计，建模过程中严格遵循木质制品的加工工艺逻辑，对每一处结构细节进行了精准还原。首先针对杯垫部分，建模时先绘制圆形轮廓基准草图，通过拉伸命令生成杯垫基础基体，随后在杯垫表面绘制环形凹槽草图，采用切除拉伸命令加工出用于固定杯底的限位环槽，槽深控制在2mm，既能够避免水杯放置时出现滑移，又不会过度破坏木质板材的整体结构强度，杯垫边缘做了半径1.5mm的圆角过渡处理，还原真实木质制品打磨后的圆润触感，避免尖锐边角带来的使用安全隐患。配套的收纳盒采用方形敞口带卡位的结构设计，建模时先绘制盒体的外轮廓矩形草图，通过抽壳命令生成壁厚均匀的盒体基础结构，壁厚设置为5mm，匹配常规实木板材的加工厚度，随后在盒体内腔对应杯垫轮廓的位置，绘制与杯垫尺寸匹配的凸台卡位结构，通过拉伸凸台命令生成四个卡位凸耳，凸耳高度与盒体深度保持一致，能够将杯垫稳固嵌合在盒体内部，避免收纳过程中杯垫晃动滑落，盒体的所有外露边角同样做了圆角打磨处理，与杯垫的细节处理风格保持统一。材质渲染阶段，为模型赋予了深胡桃木与浅橡木拼接的木质材质，通过调整材质的纹理映射方向，让木纹走向顺着板材的加工方向排布，还原真实木质材料的自然纹理质感，同时添加了轻微的哑光清漆材质层，模拟木质制品表面涂刷保护漆后的柔和反光效果，避免过度反光带来的塑料感。场景渲染时采用暖黄色侧光作为主光源，搭配弱环境补光，突出木质材质的温润质感，同时在场景中添加了简约的金色装饰纹样作为氛围衬托，提升整体视觉呈现的精致感。设计思路上充分考虑日常使用的实用性，收纳盒既可以单独作为小型桌面收纳容器使用，也可以与杯垫组合作为整套茶饮配套器具，适配家庭、办公场所的桌面使用场景，整体结构没有冗余设计，所有特征都具备实际使用功能，建模过程中所有参数都保留了可编辑性，可根据实际加工需求调整板材厚度、凹槽深度、整体尺寸等参数，能够直接对接数控雕刻加工流程，具备实际生产落地的可行性。
