太阳能斜置式水蒸馏净化装置三维设计

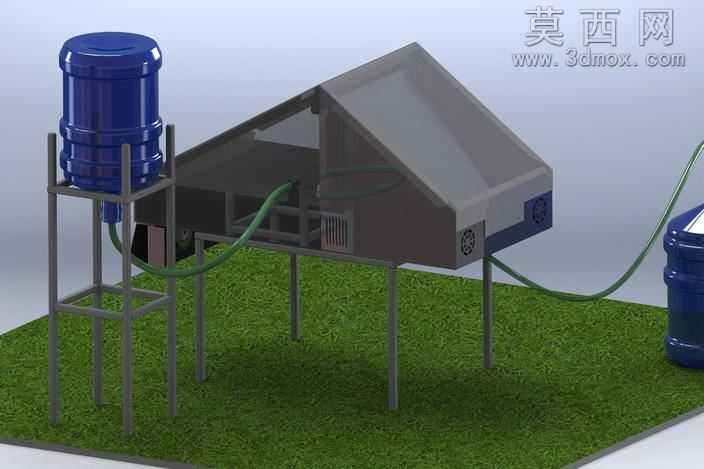

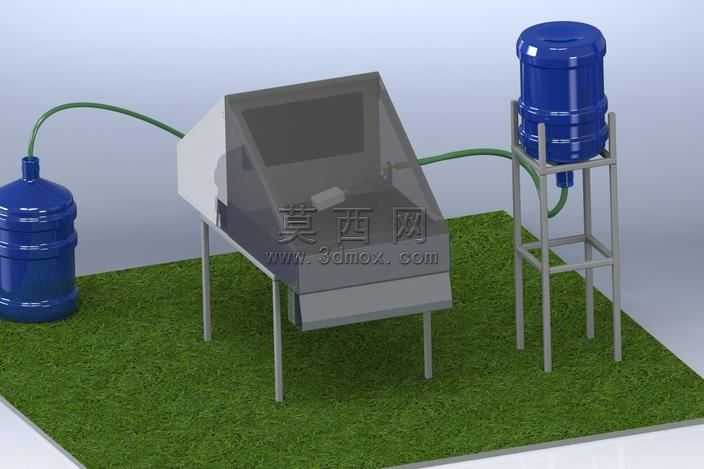

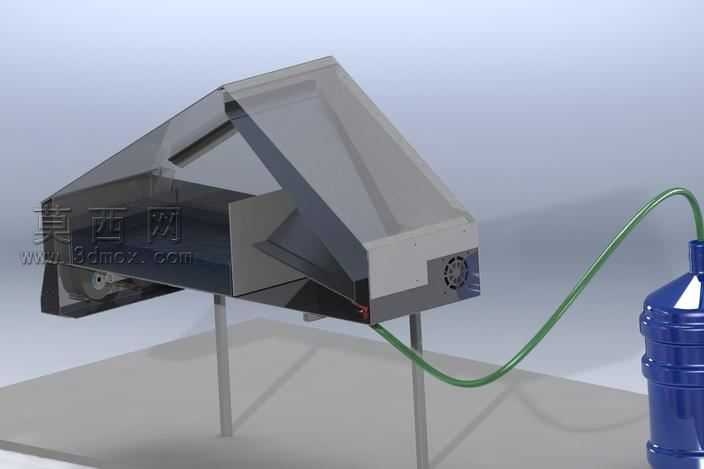

本作品为一款斜置式太阳能水蒸馏净化装置的三维设计成果，整体采用参数化三维建模方式完成全结构搭建，建模过程中对各部件的装配公差、连接逻辑进行了严谨的参数约束，确保各组件可实现无干涉装配。模型渲染阶段采用写实材质方案：主体蒸馏舱的斜置透光面赋予高透低反射的钢化玻璃材质，还原透光集热的功能属性；舱体下部的集水结构采用磨砂食品级不锈钢材质，呈现哑光金属质感；两侧的储水桶采用深蓝色半透明食品级PC材质，模拟商用桶装水容器的真实视觉效果；连接管路采用绿色柔性PVC软管材质，还原输水软管的柔韧质感；支架部分采用哑光银灰色金属方管材质，搭配底部仿真草皮场景基底，通过柔和的环境漫反射打光，清晰呈现装置的整体布局与各部件的位置关系。结构设计上，装置核心为斜置坡面蒸馏舱，坡面角度经过优化适配太阳入射角度，可最大化接收太阳辐射能提升蒸馏效率；左侧储水桶通过软管接入蒸馏舱进水端，待处理原水进入舱体后在封闭空间内受光热蒸发，水蒸气接触温度较低的斜置玻璃盖板后冷凝为液态蒸馏水，顺着坡面汇入集水槽，再通过另一侧软管输送至右侧带支架的高位储水桶完成收集，整套结构无需额外动力输入，依靠太阳能即可完成水的蒸馏净化，可用于户外无供电场景下的饮用水制备。建模过程中对蒸馏舱的密封结构、管路的快插接口、支架的承重支撑结构都做了细节还原，未对结构做过度简化，可直观呈现装置的工作原理与装配逻辑，整体模型布线规整，材质分层清晰，可直接用于原理展示、结构优化参考或相关科普场景的演示使用。
