快拆式垂钓炮台鱼竿支架结构设计

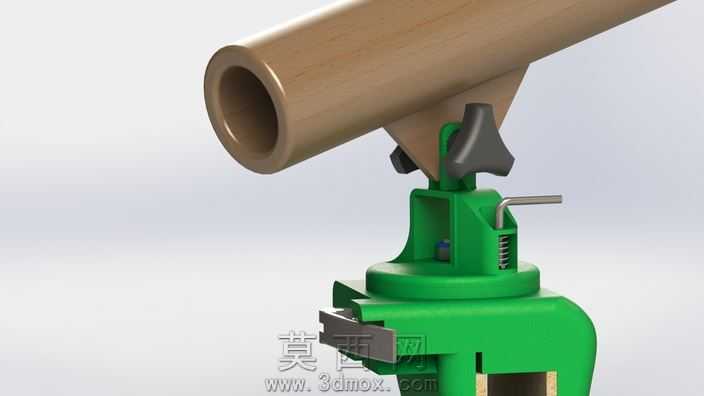

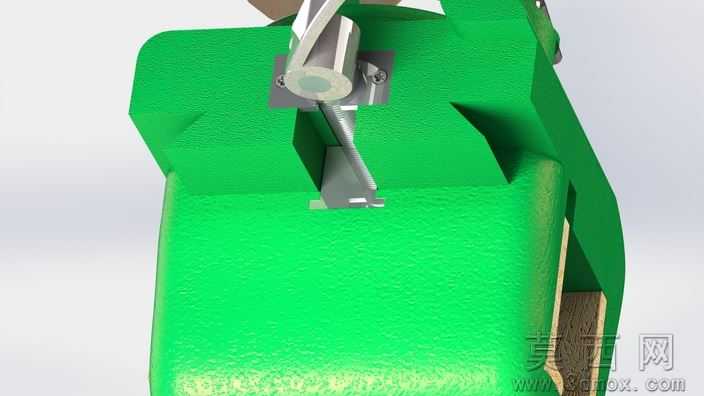

本作品为垂钓场景使用的快拆式鱼竿支架三维模型，整体建模过程围绕实用功能与结构可靠性展开，在三维建模阶段优先完成核心功能结构的参数化搭建，先构建上部鱼竿承托筒的基础形态，承托筒采用单侧开槽的圆筒结构，开槽宽度适配常规垂钓鱼竿的杆径，筒身末端做圆弧收边处理，避免刮擦鱼竿漆面，筒身与下部连接座的铰接部位预留合理的转动间隙，可实现多角度俯仰调节，满足不同垂钓场景的架杆角度需求。下部夹持底座为核心功能部件，建模时重点还原夹齿与齿轮系统的啮合结构，快速释放手柄的铰接点位、锁止拨片的行程限位都做了精准的尺寸匹配，保证锁止状态下夹持力度充足，解锁操作顺滑无卡顿。材质渲染阶段针对不同部件做了区分处理，上部承托筒模拟麻纤维增强环保树脂的哑光棕褐色质感，表面添加细微的纤维纹理提升真实感，下部夹持底座采用高强度工程塑料的哑光绿色材质，金属锁止拨片、铰接销轴做金属磨砂质感处理，不同材质的光影反射参数经过反复调试，渲染效果图中各部件的材质区分清晰，结构层次分明。设计思路上针对传统鱼竿支架锁止操作繁琐的痛点做了优化，将原有的螺纹锁紧结构替换为齿盘啮合快拆结构，扳动快速释放手柄即可完成夹座的开合与锁止，无需反复旋转旋钮，操作效率大幅提升；支架整体结构做了轻量化处理，在保证夹持强度、结构刚性的前提下削减了非受力部位的材料厚度，整体重量轻便便于外出垂钓携带。夹座的夹持范围做了适配性设计，可兼容多数钓台、钓椅的安装边梁尺寸，支架的外观造型做了平滑过渡处理，所有外露棱边都做了圆角打磨，避免使用过程中划伤手部，同时外观造型可适配不同配色方案，能够匹配多数垂钓装备的视觉风格，结构设计上充分考虑量产可行性，主体树脂部件可通过注塑工艺批量生产，金属配件采用标准冲压件即可，整体装配流程简单，后期维护更换部件便捷。
