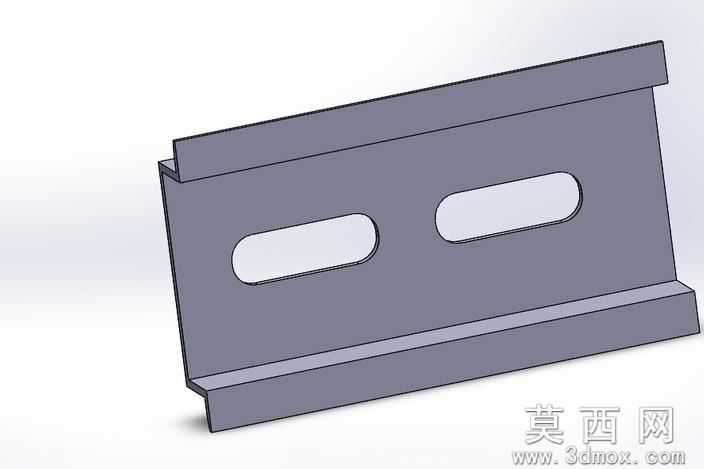

带双长圆孔工字形铁电安装基座结构

本模型采用SolidWorks三维建模软件完成全参数化设计，建模过程以实际五金安装基座的功能需求为核心出发点，首先绘制主体截面轮廓，通过拉伸凸台命令生成基础工字形基体，上下两侧的翻边结构分别承担安装贴合与结构加强的作用，可有效提升构件整体的抗弯折性能，避免安装受力后出现形变问题。建模阶段对两个对称布置的长圆孔采用草图绘制后拉伸切除的方式生成，孔位边缘做了等半径圆角处理，既消除了尖锐边角带来的应力集中隐患，也能在实际装配时适配一定范围内的安装位置偏差，降低现场装配的对位难度。材质配置上选用常规冷轧钢板材质参数，渲染阶段采用哑光深灰色金属质感，还原普通五金冲压件的真实表面质感，同时添加柔和的环境光影效果，清晰呈现构件的轮廓层次与边角细节，让结构特征一目了然。结构设计层面，整体为对称式布局，两个长圆孔沿构件纵向中心线对称分布，上下翻边的厚度与主体板厚保持一致，在保证结构强度的前提下尽可能控制构件自重，兼顾实用性与经济性。设计思路围绕铁电类元器件的安装固定需求展开，工字形的截面形式相比平板结构拥有更高的截面惯性矩，在同等板材厚度下拥有更优异的承重与抗变形能力，长圆孔的设计可兼容不同安装孔距的适配需求，无需额外加工即可满足一定范围内的安装调节需要，整体结构简洁规整，无冗余设计特征，所有边角均做了工艺圆角处理，符合常规五金冲压件的加工工艺要求，可直接导出工程图纸用于冲压、折弯等工序的生产加工，也可用于装配场景的模拟验证，检查安装配合间隙是否符合设计要求。
