手动螺旋起重千斤顶三维结构设计

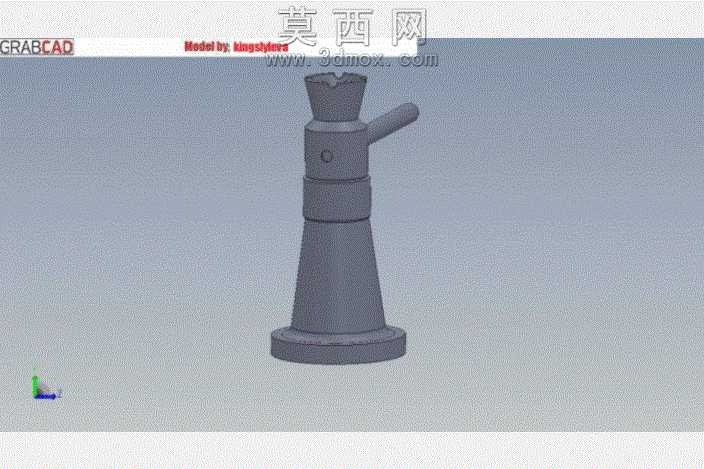

本作品为手动螺旋千斤顶的三维参数化模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各部件的配合公差、运动逻辑进行了完整还原。模型整体呈现上窄下宽的锥台基座结构，底部设置加厚圆形支撑底盘，建模时对底盘边缘做了圆角过渡处理，既还原了实际产品的铸造工艺特征，也避免了应力集中的结构问题。中部为螺旋传动的主体套筒结构，分为固定外筒与升降内芯两部分，建模时通过螺旋线配合扫描特征完成梯形传动螺纹的绘制，精准还原了螺纹的牙型角、导程等关键参数，保证螺旋副的传动逻辑与实际产品完全一致，可实现旋转摇杆时内芯平稳升降的运动仿真。侧部伸出的手动摇杆采用圆柱棒材结构，与顶部的棘轮驱动结构做了同轴心配合，顶部的承重头设计为带V型槽的皇冠形结构，建模时对承重接触面做了防滑纹理的细节刻画，既可以支撑平面重物，也可适配轴类零件的顶升作业，避免顶升过程中重物滑脱。材质渲染方面，整体采用哑光铸铁材质，对基座表面做了细微的颗粒质感处理还原铸造件的表面特征，摇杆部分做了轻微的金属抛光质感区分，传动螺纹部位做了细微的润滑油膜光泽处理，各部件的装配间隙严格按照实际装配要求预留，可直接用于装配干涉检查、运动仿真演示以及工程图导出。设计思路上围绕手动螺旋千斤顶的核心功能展开，优先保证螺旋传动的结构合理性，底部大直径底盘保证顶升作业时的支撑稳定性，摇杆长度符合人力驱动的力矩要求，整体结构无冗余设计，完整还原了额定承载范围内螺旋千斤顶的机械性能，可承载5kN到2000kN区间的负载，既可以作为重物顶升、设备安装调平的作业工具模型，也可作为机械原理教学中螺旋传动章节的演示案例，清晰展示螺旋机构将旋转运动转化为直线顶升运动的工作原理，模型各零件均为可编辑参数化特征，可根据不同承载需求修改螺纹参数、筒体高度、底盘尺寸等关键参数，快速衍生出不同规格的千斤顶模型。
