多轮组带传动联动机械机构设计

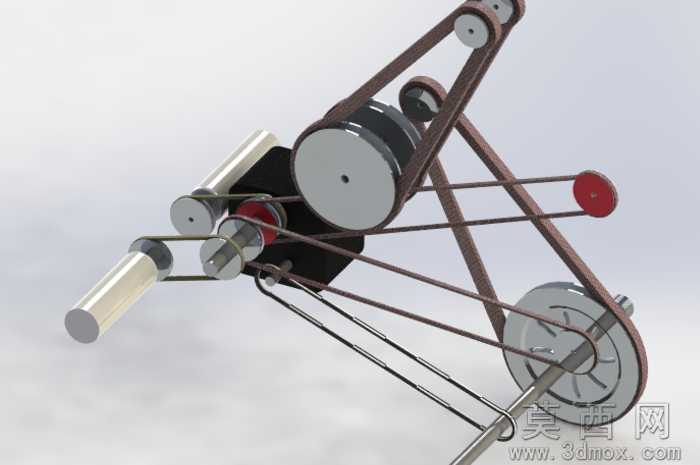

该机械机构采用三维建模软件完成全参数化设计，建模过程中对每一处传动轮、连接臂、传动带、轴件都进行了精准的尺寸约束，确保各部件装配间隙符合机械设计公差要求，整体装配无干涉错位问题。渲染阶段采用哑光金属材质模拟主体连接臂的金属质感，对传动轮的金属端面做了高光反射处理，还原金属机加工表面的细腻光泽，传动带采用哑光橡胶材质，区分不同部件的材质属性，让整体渲染效果层次分明，清晰展现机构的结构组成。结构设计上采用多组不同直径的带轮组合布局，通过多根传动带实现动力的多级传递，不同位置的轮组通过刚性金属臂连接固定，轴件与轮组之间采用同轴约束，保证轮组转动时的同轴度，避免传动过程中出现偏磨、跳带问题，前端的圆柱轴件作为动力输入或输出端，可对接外部动力源或执行部件，整体结构通过多组连杆形成稳定的三角支撑结构，保障机构运行时的结构稳定性，不会因传动受力出现结构形变。设计思路围绕紧凑空间内的多级传动需求展开，通过错落排布的带轮布局，在有限的结构空间内实现传动比的合理分配，兼顾传动效率与结构紧凑性，可作为机械原理教学演示模型，也可经过参数调整适配小型传动设备的动力传递需求，建模过程中对每个部件都做了独立的参数化特征保留，可根据实际使用需求调整轮组直径、臂长、带长等参数，快速衍生出不同传动比、不同尺寸的同类型机构方案，渲染时采用浅灰色纯色背景，突出机构本身的结构细节，通过柔和的环境光打光，避免阴影过重遮挡结构连接部位，让观看者可以清晰观察到每一处传动连接关系、轮组排布位置以及连杆的支撑结构，直观理解该带传动联动机构的运行原理。
