四螺栓紧固式管道连接耦合构件

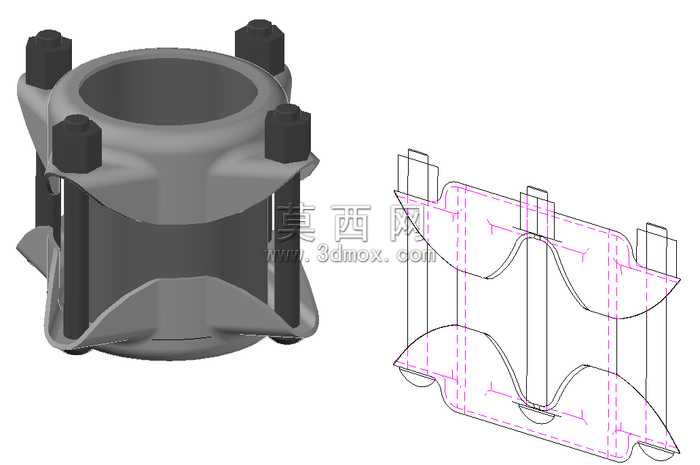

本作品为管道连接用耦合构件，采用三维参数化建模方式完成全结构设计，建模过程中先以中心管道轴线为基准建立全局坐标系，依次绘制主体套筒的内外圆柱轮廓，通过拉伸、切除特征完成中空通腔的构建，保证腔体的同轴度公差符合管道流体输送的装配要求。主体套筒外侧的四个凸台采用对称阵列方式生成，每个凸台预留螺栓安装孔位，孔位与配套六角螺栓的尺寸做了间隙配合设计，避免装配时出现干涉问题。外侧的弧形翼板结构通过多段样条曲线拟合轮廓后拉伸成型，翼板的曲面弧度经过反复调整，既能够强化构件整体的结构强度，分散螺栓紧固时的应力集中，又能减少构件整体的材料用量，实现轻量化设计目标。渲染阶段为构件主体赋予了哑光铸铁材质，调整材质的粗糙度与金属度参数，还原铸铁构件表面的细微磨砂质感，螺栓部分赋予发黑处理的金属材质，通过明暗对比突出不同零件的材质差异。线框视图部分完整展示了构件的内部腔体轮廓与翼板的截面形状，所有尺寸标注均对齐特征边线，清晰呈现各部分的壁厚、孔径、安装定位尺寸。设计过程中重点考量了管道耦合连接的密封性能与装拆便捷性，四个螺栓沿圆周均匀分布，紧固时能够提供均匀的轴向压紧力，保证对接端面的密封面紧密贴合，避免介质泄漏；翼板的弧形过渡结构消除了直角处的应力集中点，提升构件在承压工况下的结构稳定性，可适配不同材质的工业管道对接场景，建模时所有特征均保留参数化编辑属性，可根据实际管道的通径、压力等级快速调整尺寸参数，无需重新绘制基础轮廓，大幅提升同系列构件的设计效率。
