标致pars车型配套空气过滤器结构设计

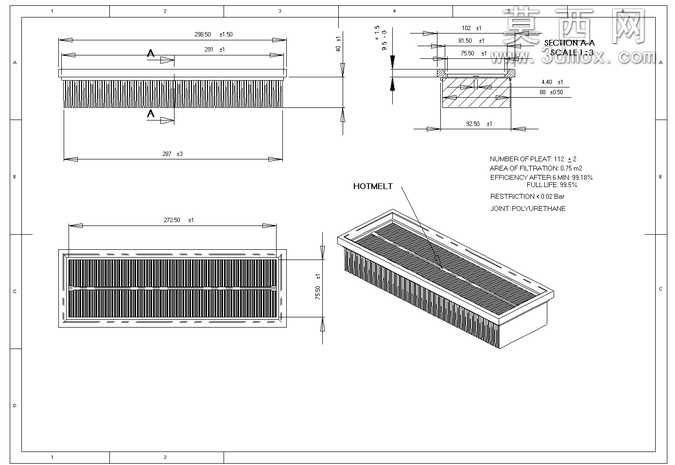

本作品为适配标致pars车型的空气过滤器三维结构设计，建模过程严格遵循车用空滤的性能要求与装配规范，首先基于车用空气过滤的额定风量、过滤精度、安装空间边界确定整体外形尺寸，采用长方体板式滤芯的主流布局，兼顾进气通流面积与机舱安装适配性。建模阶段先搭建整体基准框架，确定滤芯总长度、宽度、厚度的核心参数，再逐步拆分各功能结构：外部密封边框采用硬质注塑材质设计，建模时预留热熔粘接的定位台阶，确保滤纸折层与边框的连接密封性，避免未过滤空气从侧边渗漏进入进气道；内部过滤核心采用褶皱式滤纸结构，建模时精准控制每折滤纸的折高、折距与折数，保证设计要求的112折滤纸能够提供0.7㎡的有效过滤面积，满足发动机进气量需求的同时，将初始进气阻力控制在合理区间。结构细节上，对滤纸折层的端部做热熔封边处理的结构建模，还原HOTMELT热熔胶的涂布区域与粘接形态，确保滤纸折形在使用过程中不会因气流冲击出现变形、并折问题，长期维持稳定的通流间隙；边框处设计聚氨酯密封胶条的安装位，建模时还原密封胶条的压缩量参数，保证空滤装入进气壳体后能够实现端面可靠密封。渲染阶段针对不同部件匹配对应材质：外部边框赋予哑光硬质塑料材质，调整表面粗糙度模拟注塑件的细微颗粒质感；滤纸部分赋予纤维材质，调整半透明参数与表面纹理还原过滤纸的多孔纤维质感；热熔胶与密封胶条分别赋予不同硬度的弹性橡胶材质，区分不同粘接、密封部件的视觉差异。设计过程中充分考虑空滤的使用工况，在结构上预留足够的容尘空间，褶皱排布均匀避免局部气流流速过高，整体结构完全适配标致pars车型的进气系统安装位，可直接用于生产开模参考、维修替换件的设计验证，也可作为车用过滤组件设计的教学参考案例，帮助理解板式空气过滤器的结构逻辑与性能匹配要点。
