十字手柄单柄出水龙头创意设计作品

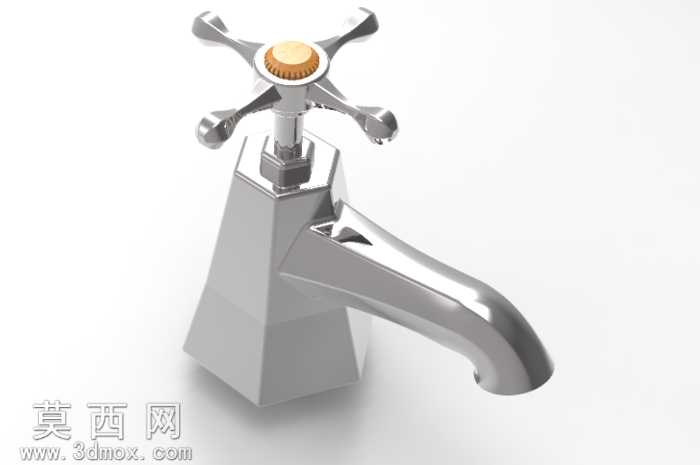

本款水龙头三维设计作品采用PTC Creo Parametric完成全参数化建模，整体造型融合经典十字操控结构与现代简约出水嘴设计，建模过程中优先对核心阀体基座进行基准定位，以多边形拉伸特征搭建基座的棱面梯形主体，保证基座安装面的平面度与装配公差符合卫浴五金的通用安装标准。操控部分采用十字四辐手柄结构，每根辐条末端做圆弧过渡收边处理，手柄顶部设置黄色标识旋钮作为冷热调节的视觉区分，建模时对旋钮表面做滚花纹理的阵列特征处理，还原真实五金件的防滑触感细节，手柄与阀芯连接部位做阶梯轴配合结构，预留标准阀芯的装配间隙，保证后续结构装配的合理性。出水嘴部分采用流畅的变径曲面造型，从基座连接处的方形截面顺滑过渡到出水口的圆形截面，建模时通过边界混合命令完成曲面的顺滑拼接，对曲面连接处做G2连续约束，避免出现棱角生硬的折边问题，保证出水嘴的线条流畅度与视觉美感。材质渲染阶段，主体金属部分采用高光亮面镀铬材质，调整材质的反射粗糙度与环境贴图参数，还原镀铬五金件的镜面反光效果，清晰呈现曲面的光影过渡层次，顶部旋钮采用哑光工程塑料材质，与亮面镀铬主体形成明确的材质对比，增强视觉层次。设计思路上打破传统水龙头单一造型的刻板印象，将复古十字手柄的操控辨识度与现代简约的出水嘴造型结合，通过截面面积的渐变过渡处理，既保证出水通道的水流顺畅性，减少水流阻力带来的出水噪音，也赋予产品更强的审美辨识度，整体结构兼顾实用功能与外观美学，适配现代简约、轻奢复古等多种卫浴装修风格，建模过程中所有特征均保留参数化历史记录，可根据实际生产需求调整手柄尺寸、出水嘴长度、安装孔距等参数，适配不同的台盆安装场景。
