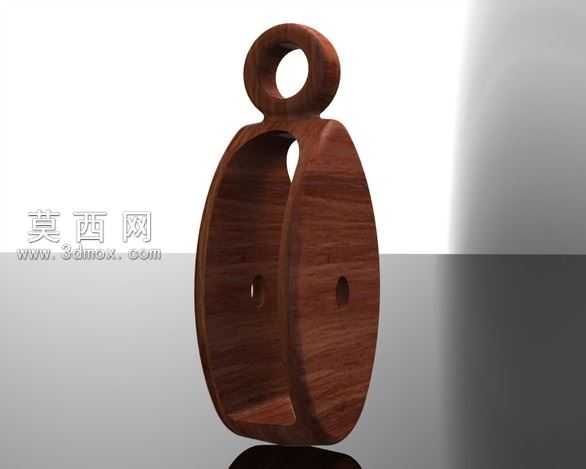

木质纹理单轮起重滑车三维设计作品

本作品为单轮结构起重滑车的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先从顶部吊环结构入手，绘制闭合环形草图后通过拉伸凸台生成带中心通孔的吊环基体，保证吊环内孔边缘做等半径圆角过渡，避免应力集中问题。中部滑轮架采用对称式椭球轮廓设计，先绘制单侧半椭球形的闭合轮廓草图，通过旋转凸台生成整体架体基础，再对架体中部做拉伸切除操作，开出容纳滑轮的内凹空腔，空腔两侧壁预留同轴的滑轮轴安装孔，孔位做沉台设计保证轴件安装后端面与架体外壁齐平。架体底部做平直承托边设计，边缘同样做圆角钝化处理，避免尖锐边角带来的使用安全隐患。材质与渲染阶段，为模型赋予深色实木材质，调整材质纹理方向顺着架体的曲面走向排布，还原实木构件的自然纹理质感，添加轻微的材质凹凸贴图模拟木材表面的细微肌理，渲染时采用双光源布光方案，主光源从侧上方45度角投射，打出结构的明暗层次，辅助光源从另一侧补光，弱化阴影区域的死黑问题，背景采用渐变灰白背景突出模型主体，最终渲染效果清晰展现滑车的整体结构与材质质感。设计思路上，这款滑车定位为轻型手动吊装作业配件，整体结构简化了传统金属滑车的复杂拼接结构，采用一体化架体设计减少装配零件数量，顶部吊环可直接连接吊索，中部空腔可适配对应尺寸的滑轮组件，两侧轴孔可穿装固定轴完成滑轮的安装固定，整体造型圆润流畅，既满足手动吊装作业的结构强度需求，又通过木质外观设计区别于常规金属五金配件，可作为文创类吊装工具、装饰性五金构件的设计参考，建模过程中所有结构尺寸均做参数化关联，后续可根据实际承重需求调整架体壁厚、轴孔直径、吊环尺寸等参数，快速衍生出不同规格的同系列滑车设计方案。
