空气取水大气水发生器结构设计

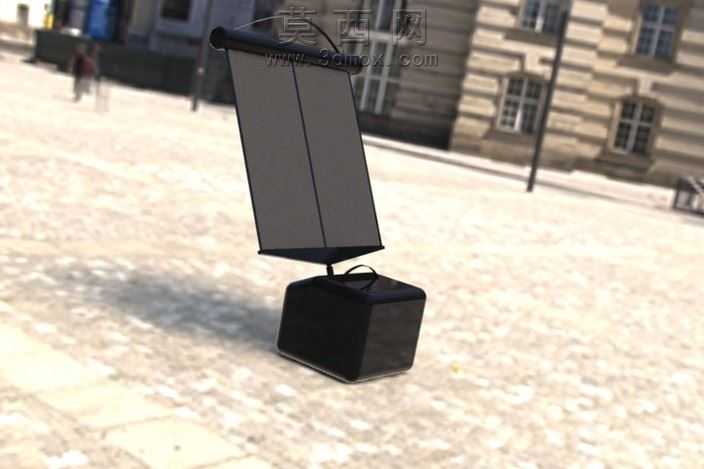

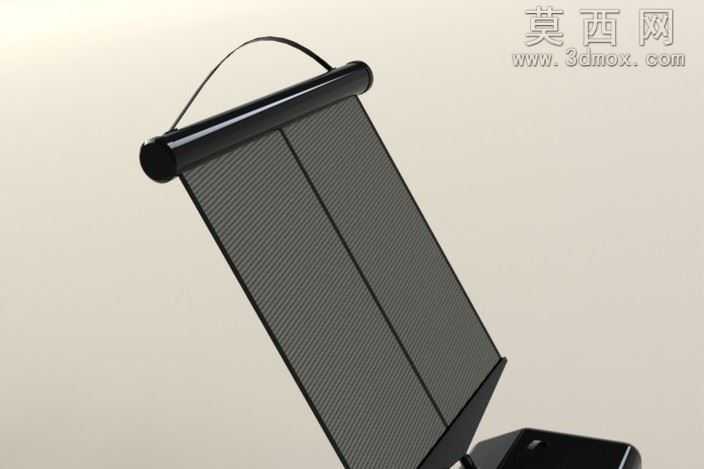

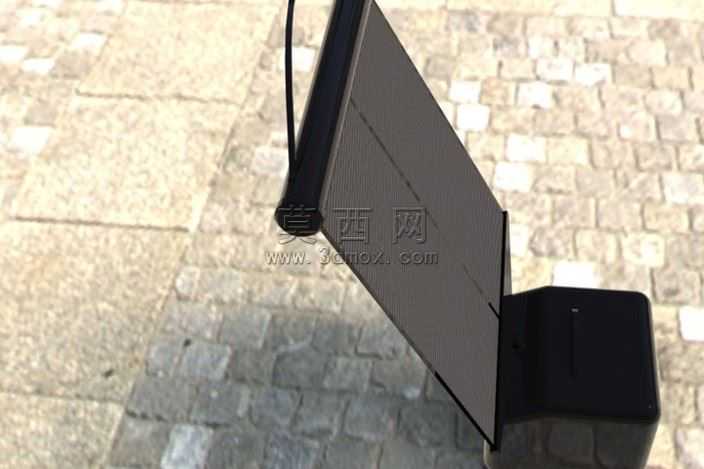

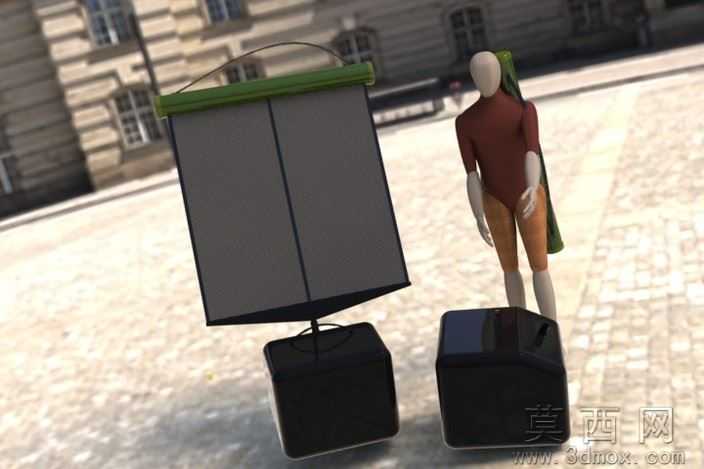

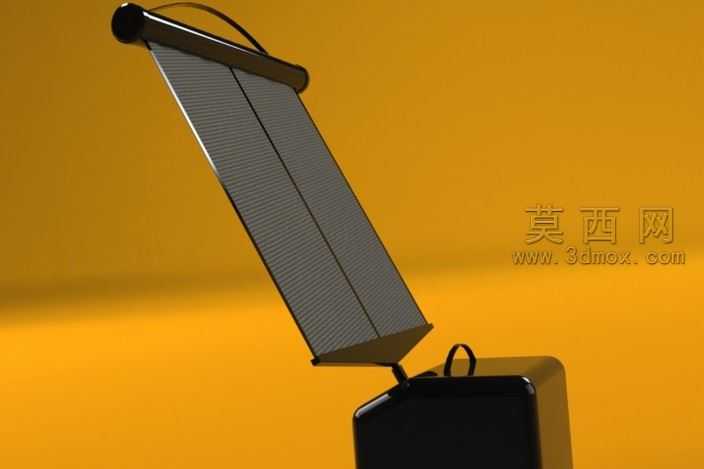

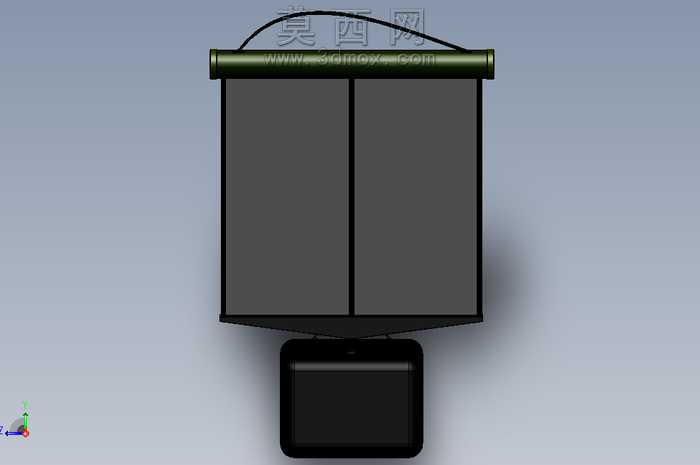

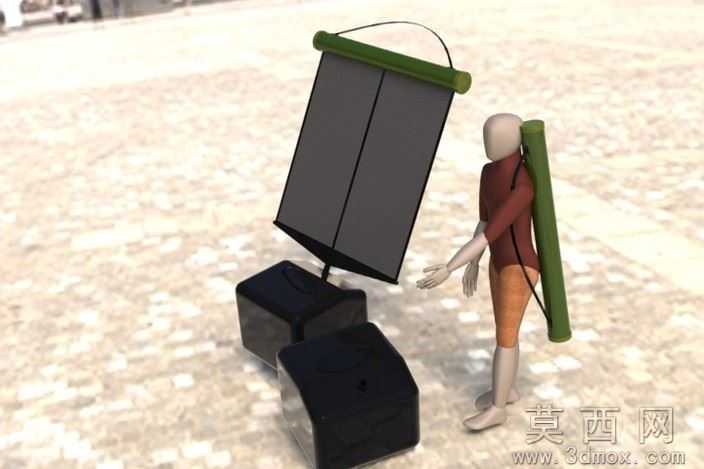

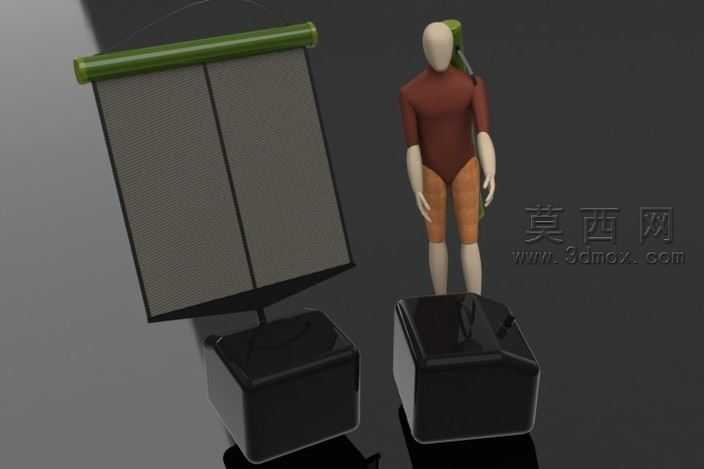

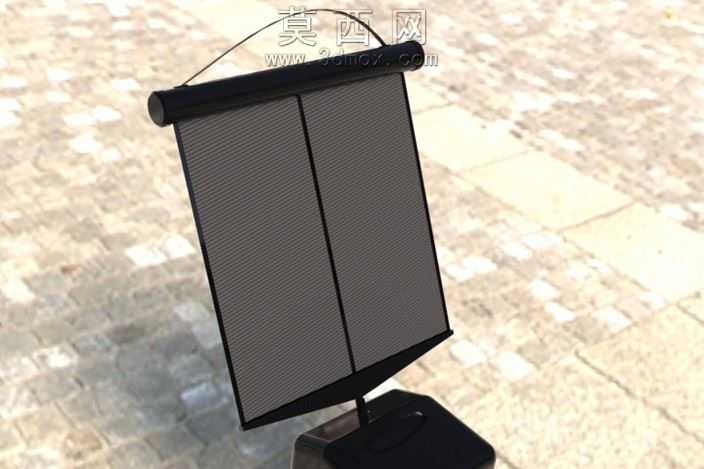

本作品为大气水发生器三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体采用立式紧凑布局，从上至下依次设置集水卷收机构、双腔冷凝集水主体、储水底座三大功能模块，各模块间通过卡扣与密封结构完成装配衔接，可实现从空气中冷凝收集液态水的完整功能。建模过程中首先完成整体功能分区规划，确定顶部卷收筒的尺寸参数，该部分采用圆柱筒体结构，内置可收展的空气导流幕布结构，建模时对筒体的端盖密封槽、卷收轴安装位做了精确的特征切除与配合约束，保证幕布收展动作的结构可行性。中部双腔集水主体采用对称式矩形腔体设计，两个独立腔体分别承担空气导流、冷凝换热的功能，建模时对腔体的内壁导流筋、冷凝片安装卡槽、底部汇水斜面做了细化处理，汇水斜面采用倾斜角度设计，可让冷凝形成的水滴自然汇入下方储水结构，腔体外壳采用薄壁抽壳特征完成，壁厚均匀设置为2mm，兼顾结构强度与轻量化需求。底部储水底座采用圆角矩形箱体结构，顶部设置与中部腔体对接的进水接口，箱体做了密封法兰特征设计，可避免储水过程中的渗漏问题，底座底部设置防滑垫安装位，提升设备放置的稳定性。材质渲染阶段，顶部卷收筒采用军绿色哑光金属材质，模拟户外使用场景下的耐磨金属质感；中部集水腔体采用深灰色磨砂工程塑料材质，还原设备外壳的哑光防眩光效果；底部储水底座采用亮黑色耐水塑料材质，区分不同功能模块的视觉层次；场景中添加浅灰色地面与柔和环境光，完成产品的渲染输出，清晰展示各部分的结构衔接与外观特征。设计过程中重点考量了设备的户外使用适配性，整体结构无突出尖锐棱角，各装配部位均做了圆角过渡处理，双腔结构可提升空气与冷凝面的接触面积，进而提升集水效率，顶部可收展的导流结构可在非使用状态下收合，减少设备的占用空间，方便搬运与存放。
