带安装底座的卧式支撑轴承组件

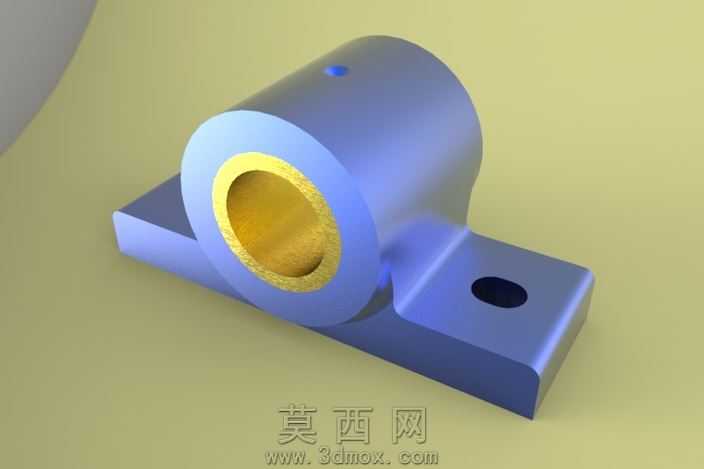

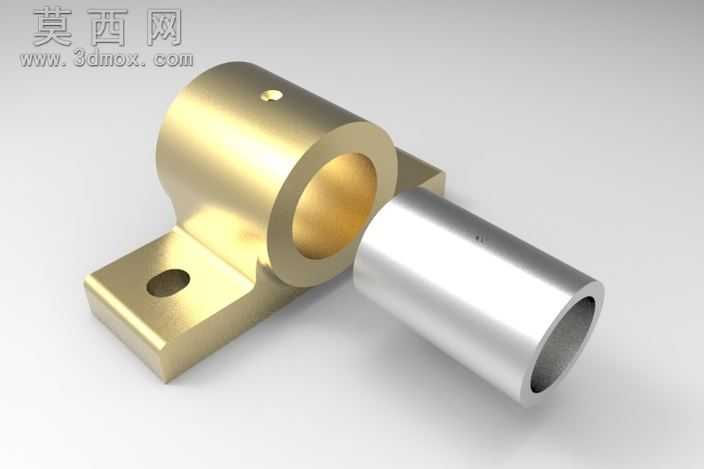

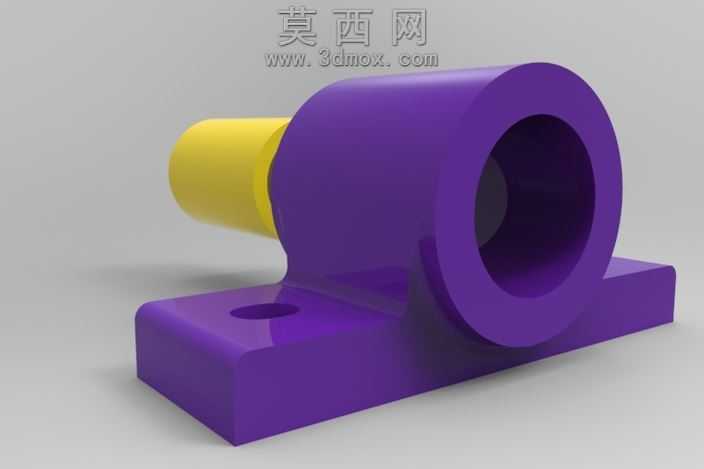

本作品为卧式带安装底座的轴承支撑组件三维建模成果，建模过程依托参数化设计逻辑完成，首先从核心功能结构入手，先确定轴承主体的内孔通径、外圈壁厚等核心尺寸，保证内孔可适配对应规格的转动轴件，满足旋转支撑的基础功能需求。建模时优先构建底部安装底座，底座采用矩形平板结构，预留对称布置的安装通孔，用于通过紧固件将整个组件固定在设备安装基面，底座与上部轴承筒体采用一体化过渡结构，衔接处做圆角处理消除应力集中隐患，提升构件的结构强度。上部轴承筒体为空心圆柱结构，内孔为光滑圆柱面，用于容纳轴件与轴承衬套，筒体一端做加厚挡边设计，可对装入的轴件起到轴向限位作用，避免轴件工作过程中出现轴向窜动。材质渲染阶段，为轴承主体部分赋予深紫色哑光工程塑料材质，模拟高强度耐磨工程塑料的质感，这类材质具备自润滑特性，可降低轴件转动时的摩擦损耗；插入筒体的轴件部分赋予亮黄色硬质金属材质，模拟调质处理后的合金钢轴表面质感，两种材质形成鲜明的视觉区分，可清晰分辨组件的装配关系与各部分结构边界。渲染时采用柔和的均匀布光，避免构件表面出现过强的反光与死黑阴影，完整呈现底座安装孔、筒体内腔、衔接圆角等所有细节结构。设计过程中充分考虑组件的实际装配需求，底座的安装孔间距、孔径均按照通用五金安装标准设定，轴承内孔尺寸与配套轴件采用基孔制配合公差，保证装配时的互换性；筒体与底座的衔接处做加厚处理，可承受轴件转动时产生的径向载荷，避免长期受力出现结构断裂。整个建模过程严格遵循机械设计的规范要求，所有倒角、圆角、壁厚参数均符合实际加工工艺要求，不存在无法开模或无法机加工的不合理结构，模型可直接用于装配验证、工程出图以及3D打印样件制作，能够为小型自动化设备、气动气缸组件的转动支撑结构设计提供直观的参考方案，也可作为机械结构教学的演示案例，帮助学习者理解带座轴承的结构组成与设计逻辑。
