螺栓螺母垫片组合连接装配结构

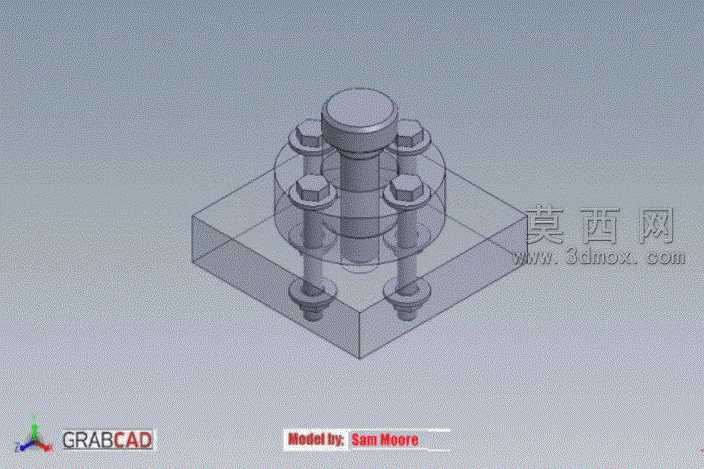

本作品为紧固件组合连接装配的三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循机械装配的实际配合逻辑搭建，完整还原了多类紧固件协同实现构件锁紧的结构形态。建模阶段首先完成基座构件的参数化绘制，基座分为上下两个部分，下部为带安装通孔的方形实体块，上部为带同轴通孔的圆柱凸台结构，两个构件的通孔位置严格对齐，保证紧固件可顺利穿入完成锁紧。随后依次完成核心紧固件的建模：中心位置为大规格圆柱头主螺栓，配套对应平垫片垫于螺栓头与上部凸台的接触端面，分散螺栓头压紧时的接触面压力；围绕中心主螺栓均匀排布四个小规格六角头螺栓，每个小螺栓配套六角螺母、肩销垫片，小螺栓从下基座的底部穿入，依次贯穿下基座通孔、上凸台通孔后，套入肩销垫片再旋紧六角螺母，实现上下两个基座构件的紧密贴合锁紧。材质渲染阶段针对不同构件匹配对应工业材质属性：基座构件采用半透明磨砂工程塑料材质，既可以清晰展示内部紧固件的穿装路径与配合位置，又能区分基座与紧固件的材质差异；所有螺栓、螺母类金属紧固件采用哑光镀锌钢材质，还原标准五金件的真实金属质感，表面做细微的磨砂纹理处理，避免渲染效果过于失真；垫片类构件根据功能区分材质，平垫片采用与螺栓一致的金属材质，肩销垫片做轻微的氧化发黑质感处理，突出其防松定位的功能属性。装配结构设计遵循机械设计的紧固件排布规范，四个小螺栓围绕中心主螺栓呈圆周均匀分布，保证锁紧力均匀作用在基座连接面上，避免局部压紧力不足导致的连接松动；每个小螺栓配套的肩销垫片可嵌入基座对应定位槽内，防止螺母旋紧过程中螺栓跟转，同时起到防松限位的作用，符合实际工业装配的工艺要求。建模过程中所有配合面均添加了正确的装配约束，螺栓杆与通孔之间保留合理的装配间隙，螺母与螺栓杆的螺纹配合处做了简化的示意处理，既保证模型整体视觉效果完整，又避免不必要的特征提升模型的通用性，可用于机械基础装配教学、紧固件连接结构演示、相关工装设计的参考素材，直观展示多紧固件组合连接的装配逻辑与结构特点。
