精密法兰式主轴传动连接装置结构

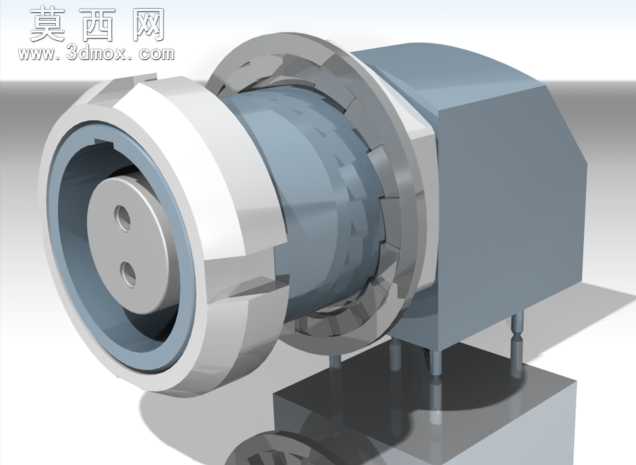

本作品为法兰式主轴传动连接装置的三维建模成果，建模阶段严格遵循机械设计的公差配合规范，对各部件的装配关系进行了精准还原。首先从核心的主轴主体开始构建，通过回转特征生成主轴的基础轴体，再对前端的安装孔位、定位台阶进行细节刻画，保证两个对称安装孔的位置度、孔径尺寸完全符合实际装配要求，轴体表面的粗糙度区域也通过特征分区做了区分。前端的法兰连接环采用拉伸与切除结合的建模方式，还原了法兰端面的定位止口、周向的锁紧卡槽结构，止口与主轴轴肩的配合间隙按照过渡配合的标准预留，确保装配逻辑符合真实机械装配要求。中部的轴承支撑组件，建模时还原了轴承内圈、外圈、滚动体的分层结构，滚动体采用圆周阵列方式均匀排布，保持架的结构也做了简化但精准的呈现，清晰展示出轴承对主轴的径向支撑作用。后端的动力连接座采用箱体式结构建模，还原了座体与法兰端的连接螺栓孔位、底部的安装支脚结构，支脚的安装平面做了平整度的特征处理，保证装置安装时的基准面准确。渲染阶段采用工业级渲染参数，金属部件分别赋予不同的材质：主轴与法兰采用磨砂不锈钢材质，调整金属粗糙度参数体现加工后的金属质感，轴承部分采用亮面轴承钢材质，突出滚动体的光洁度，后端连接座采用哑光铸铁材质，通过材质差异清晰区分不同功能的部件。布光采用三点布光法，主光源从斜上方45度投射，突出装置的轮廓结构，辅助光源补充暗部细节，避免阴影区域过黑丢失结构信息，背景采用浅灰白色渐变，让整个装置的结构层次清晰呈现。设计思路上围绕传动连接的核心功能，优先保证各部件的装配干涉检查，建模全程进行实时干涉验证，确保法兰与主轴、轴承与轴体、连接座与支撑组件之间无不合理干涉，同时将装置的安装基准、传动输入输出端做了明确的结构区分，直观展示出该装置可实现主轴端外接执行部件、后端连接动力源的传动功能，底部的支撑座结构也清晰呈现了装置的固定安装方式，整体模型完整还原了这类精密传动连接装置的全部核心结构特征，可用于机械结构教学、装配演示、相关设备的设计参考等场景。
